Υλικό PCB διπλής όψης ακριβείας Rogers RO4003C

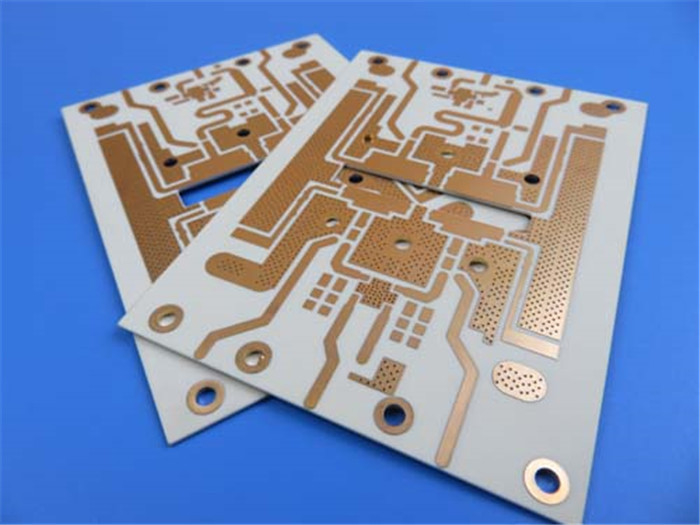

Precision Double Sided PCB Material Rogers RO4003C

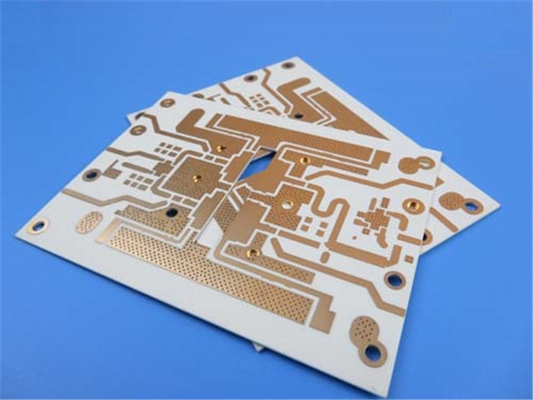

Precision Double Sided PCB Material Rogers RO4003C Precision Double Sided PCB Material Rogers RO4003C

Μεγάλες Εικόνας :  Υλικό PCB διπλής όψης ακριβείας Rogers RO4003C

Λεπτομέρειες:
Λεπτομερής Περιγραφή Προϊόντος
Επισημαίνω:

Υλικό PCB διπλής όψης RF

,

πλακέτα PCB RO4003C

,

Υλικό PCB ακριβείας

Σας παρουσιάζουμε το PCB που αποστέλλεται πρόσφατα.Αυτό το PCB υψηλής ποιότητας έχει σχεδιαστεί με την τελευταία τεχνολογία και υλικά κορυφαίας ποιότητας για να εξασφαλίσει βέλτιστη απόδοση και ανθεκτικότητα.



Το PCB είναι κατασκευασμένο από υλικό Rogers RO4003C, το οποίο είναι γνωστό για τις εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες.Έχει μια διαδικασία χωρίς μόλυβδο και μπορεί να λειτουργήσει σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως +85℃, καθιστώντας το κατάλληλο για μια ποικιλία εφαρμογών.



Το PCB διπλής όψης έχει βάση χαλκού 35um και διαθέτει διηλεκτρικό RO4003C με πάχος 32mil (0,813mm).Το πάχος της τελικής σανίδας είναι 0,98 mm, με τελικό βάρος χαλκού 1 oz (1,4 mils) σε όλα τα στρώματα.Το PCB έχει φινίρισμα επιφάνειας από Electroless Nickle and Immersion Gold (ENIG), το οποίο προσφέρει εξαιρετική αντοχή στη διάβρωση και συγκολλητικότητα.



Το PCB έχει διάσταση πλακέτας 42mm x 65mm και ελάχιστο ίχνος/χώρος 12/14 mils.Έχει ελάχιστο μέγεθος τρύπας 16 mils, χωρίς τυφλές ή θαμμένες οπές.Το πάχος της επιμετάλλωσης είναι 1 χιλιοστό και το 0,5 χιλ. γεμίζεται με ρητίνη και καλύπτεται.Η επάνω μάσκα συγκόλλησης είναι πράσινη, ενώ η κάτω μάσκα συγκόλλησης είναι επίσης πράσινη.Το PCB δεν έχει επάνω ή κάτω μεταξοτυπία.



Το PCB έχει 18 εξαρτήματα, 27 συνολικά τακάκια και 59 vias.Διαθέτει 19 μαξιλαράκια με τρύπες, 8 επάνω επιθέματα SMT και 0 κάτω μαξιλαράκια SMT.Διαθέτει 8 δίχτυα και χρησιμοποιήθηκε 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η ποιότητα και η αξιοπιστία.



Εάν έχετε οποιεσδήποτε τεχνικές ερωτήσεις σχετικά με το PCB, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.Εμπιστευτείτε την ποιότητα και την αξιοπιστία αυτού του πρόσφατα αποσταλμένου PCB για τις ανάγκες του ηλεκτρονικού σας έργου.



Υλικό PCB διπλής όψης ακριβείας Rogers RO4003C 0



RO4003C Τυπική τιμή
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,38±0,05 Ζ   10 GHz/23℃ IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά,εΣχεδίαση 3,55 Ζ   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Dissipation Factortan,δ 0,0027
0,0021
Ζ   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Ζ ppm/℃ -50℃ έως 150℃ IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1,7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση 4,2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή 31.2(780) Ζ Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού 19.650 (2.850)
19.450 (2.821)
Χ
Υ
MPa(ksi) RT ASTM D 638
Αντοχή εφελκυσμού 139(20.2)
100 (14,5)
Χ
Υ
MPa(ksi) RT ASTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων <0,3 Χ, Υ mm/m
(mil/ίντσα)
μετά το etch+E2/150℃ IPC-TM-650 2.4.39A
Συντελεστής θερμικής διαστολής 11
14
46
Χ
Υ
Ζ
ppm/℃ -55℃ έως 288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA ΕΝΑ IPC-TM-650 2.4.24.3
Td 425   ℃ TGA   ASTM D 3850
Θερμική αγωγιμότητα 0,71   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50℃
ASTM D 570
Πυκνότητα 1,79   gm/cm3 23℃ ASTM D 792
Αντοχή φλοιού χαλκού 1.05
(6.0)
  N/mm
(pli)
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC
IPC-TM-650 2.4.8
Ευφλεκτότητα N/A       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί



Υλικό PCB RO4003C: Ένας ολοκληρωμένος οδηγός για εφαρμογές υψηλής συχνότητας



Εάν εργάζεστε σε ένα ηλεκτρονικό έργο υψηλής συχνότητας, η επιλογή υλικού PCB μπορεί να κάνει ή να χαλάσει την απόδοση και την αξιοπιστία του.Ανάμεσα στα πιο δημοφιλή υλικά για τέτοιες εφαρμογές είναι το υλικό PCB RO4003C.Σε αυτόν τον περιεκτικό οδηγό, θα εμβαθύνουμε σε αυτό το υλικό, διερευνώντας τις ιδιότητες, τα οφέλη και τις εφαρμογές του.



Παρουσιάζουμε το υλικό PCB RO4003C

Το υλικό PCB RO4003C είναι ένα πολυστρωματικό υλικό υψηλής απόδοσης που χρησιμοποιείται ευρέως σε εφαρμογές υψηλής συχνότητας.Είναι κατασκευασμένο από υφαντό γυάλινο ύφασμα εμποτισμένο με σύστημα θερμοσκληρυνόμενης ρητίνης και ενισχυμένο με κεραμικό πληρωτικό.Αυτός ο μοναδικός συνδυασμός υλικών προσδίδει στο υλικό PCB RO4003C τις εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες.



Ιδιότητες υλικού PCB RO4003C

Το υλικό PCB RO4003C διαθέτει διηλεκτρική σταθερά 3,38±0,05 (διαδικασία) και 3,55 (σχεδιασμός), καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας που απαιτούν χαμηλή απώλεια σήματος και παραμόρφωση.Διαθέτει επίσης χαμηλό συντελεστή διάχυσης (tan,δ) 0,0027 (10 GHz/23℃) και 0,0021 (2,5 GHz/23℃), εξασφαλίζοντας ελάχιστη εξασθένηση σήματος και χαμηλή απώλεια εισαγωγής.



Το υλικό PCB RO4003C έχει εντυπωσιακή θερμική σταθερότητα, με θερμικό συντελεστή ε +40 ppm/℃ (-50℃ έως 150℃).Διαθέτει επίσης υψηλή ειδική αντίσταση όγκου (1,7 x 1010 MΩ.cm) και ειδική αντίσταση επιφάνειας (4,2 x 109 MΩ), εξασφαλίζοντας αξιόπιστη απόδοση ακόμη και σε σκληρά περιβάλλοντα.



Πλεονεκτήματα του υλικού PCB RO4003C

Το υλικό PCB RO4003C προσφέρει πολλά πλεονεκτήματα σε σχέση με άλλα υλικά PCB για εφαρμογές υψηλής συχνότητας.Η χαμηλή διηλεκτρική του σταθερά και ο χαμηλός συντελεστής διάχυσης εξασφαλίζουν ελάχιστη απώλεια και παραμόρφωση σήματος, ενώ η εξαιρετική θερμική του σταθερότητα εξασφαλίζει αξιόπιστη απόδοση ακόμη και σε περιβάλλοντα υψηλής θερμοκρασίας.Επιπλέον, το υλικό PCB RO4003C είναι εύκολο στη μηχανή, το τρύπημα και την πλάκα, καθιστώντας το ένα ευέλικτο υλικό για ένα ευρύ φάσμα εφαρμογών.



Εφαρμογές Υλικού PCB RO4003C

Το υλικό PCB RO4003C χρησιμοποιείται εκτενώς σε εφαρμογές υψηλής συχνότητας όπως ασύρματες επικοινωνίες, ραντάρ αυτοκινήτων, δορυφορικές επικοινωνίες και στρατιωτικά ηλεκτρονικά.Οι εξαιρετικές ηλεκτρικές και μηχανικές του ιδιότητες το καθιστούν ιδανικό για εφαρμογές όπου η ακεραιότητα και η αξιοπιστία του σήματος είναι ζωτικής σημασίας.



Ζητήματα σχεδίασης για το υλικό PCB RO4003C

Όταν σχεδιάζετε ένα κύκλωμα χρησιμοποιώντας υλικό PCB RO4003C, είναι σημαντικό να λάβετε υπόψη τις ιδιότητες και τους περιορισμούς του υλικού.Για παράδειγμα, η χαμηλή διηλεκτρική σταθερά του μπορεί να απαιτεί μεγαλύτερα πλάτη ίχνους και μεγαλύτερα μεγέθη σε σύγκριση με άλλα υλικά PCB.Είναι επίσης σημαντικό να διασφαλιστεί η σωστή γείωση και θωράκιση για την ελαχιστοποίηση των ηλεκτρομαγνητικών παρεμβολών.



Κατασκευή υλικού PCB RO4003C

Το υλικό PCB RO4003C μπορεί να κατασκευαστεί χρησιμοποιώντας τυπικές διαδικασίες κατασκευής PCB, όπως διάτρηση, δρομολόγηση και επιμετάλλωση.Ωστόσο, η υψηλή περιεκτικότητά του σε κεραμικά απαιτεί ιδιαίτερη προσοχή κατά την επεξεργασία για να αποφευχθεί η αποκόλληση ή το ράγισμα.



Δοκιμή και ποιοτικός έλεγχος υλικού PCB RO4003C

Για να διασφαλιστεί η ποιότητα και η αξιοπιστία του υλικού PCB RO4003C, απαιτούνται αυστηρές διαδικασίες δοκιμών και ποιοτικού ελέγχου.Αυτές μπορεί να περιλαμβάνουν ηλεκτρικές δοκιμές, θερμικές δοκιμές και μηχανικές δοκιμές για να διασφαλιστεί ότι το υλικό πληροί τις προδιαγραφές του και αποδίδει όπως αναμένεται.



Σύγκριση με άλλα υλικά PCB

Σε σύγκριση με άλλα υλικά PCB όπως το FR-4 ή το πολυιμίδιο, το υλικό PCB RO4003C προσφέρει ανώτερη ηλεκτρική απόδοση σε υψηλές συχνότητες.Ωστόσο, μπορεί να έχει υψηλότερο κόστος και πιο περιορισμένη διαθεσιμότητα σε σύγκριση με άλλα υλικά.



Μελλοντικές εξελίξεις στο υλικό PCB RO4003C

Καθώς οι εφαρμογές υψηλής συχνότητας συνεχίζουν να εξελίσσονται και να γίνονται πιο απαιτητικές, η ανάπτυξη νέων και βελτιωμένων υλικών PCB συνεχίζεται.Ένας τομέας εστίασης για το υλικό PCB RO4003C είναι η ανάπτυξη λεπτότερων και πιο ευέλικτων εκδόσεων που μπορούν να ανταποκριθούν στις απαιτήσεις των ηλεκτρονικών συσκευών επόμενης γενιάς.



Συμπερασματικά, το υλικό PCB RO4003C είναι ένα υλικό υψηλής απόδοσης που προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες για εφαρμογές υψηλής συχνότητας.Η χαμηλή διηλεκτρική του σταθερά, ο χαμηλός συντελεστής διάχυσης και η εξαιρετική θερμική σταθερότητα το καθιστούν κορυφαία επιλογή για εφαρμογές όπου η ακεραιότητα και η αξιοπιστία του σήματος είναι κρίσιμες.Κατά το σχεδιασμό κυκλωμάτων που χρησιμοποιούν υλικό PCB RO4003C, είναι σημαντικό να λαμβάνετε υπόψη τις μοναδικές του ιδιότητες και περιορισμούς και να διασφαλίζετε αυστηρές δοκιμές και ποιοτικό έλεγχο για να διασφαλίσετε την απόδοση και την αξιοπιστία του.
