Υψηλής συχνότητας RO4350B Μαύρη ματ πλακέτα PCB RF Φιλική προς το περιβάλλον

Λεπτομερής Περιγραφή Προϊόντος
Επισημαίνω:

Οικολογικό υλικό RF PCB

,

Ματ RF πλακέτα PCB

,

RF PCB Board RO4350B

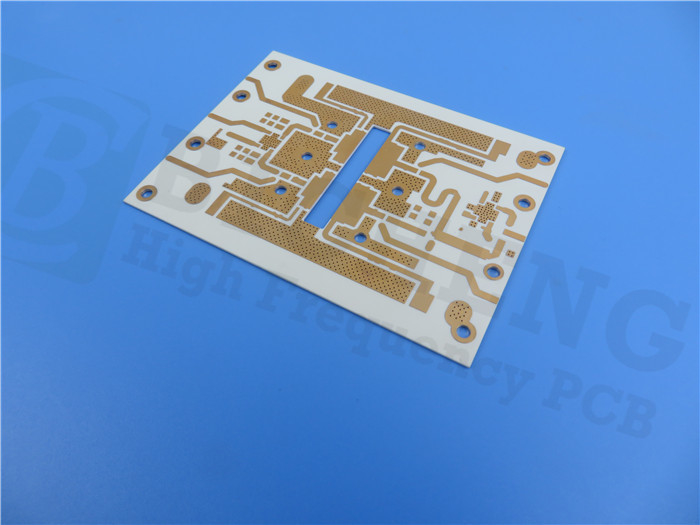

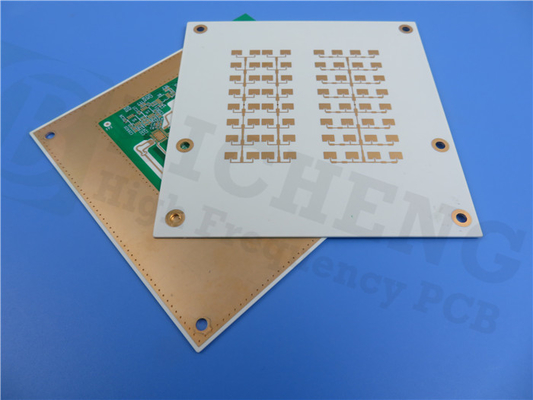

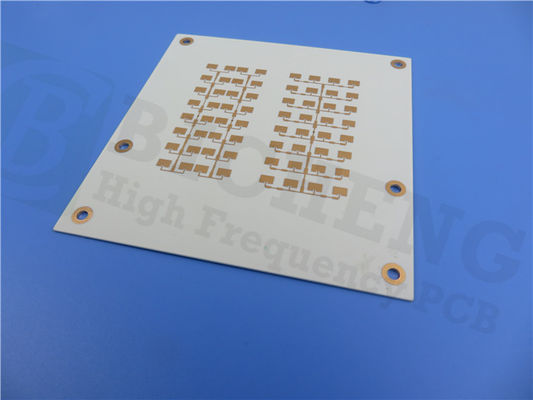

Σήμερα, είμαστε στην ευχάριστη θέση να μοιραστούμε το PCB που αποστέλλεται πρόσφατα.Το PCB που αποστέλλεται πρόσφατα είναι μια πλακέτα υψηλής απόδοσης που έχει παραδοθεί για να καλύψει τις ανάγκες εφαρμογών υψηλής συχνότητας.Η πλακέτα διαθέτει κεραμικά ελάσματα υδρογονάνθρακα Rogers RO4350B, τα οποία είναι γνωστά για τη χαμηλή διηλεκτρική σταθερά και τις απώλειές τους, καθιστώντας τα ιδανικά για κυκλώματα υψηλής συχνότητας.Επιπλέον, αυτό το υλικό έχει μια διαδικασία χωρίς μόλυβδο και μπορεί να λειτουργήσει σε ένα ευρύ φάσμα θερμοκρασιών από -40℃ έως +85℃, καθιστώντας το μια φιλική προς το περιβάλλον επιλογή για διάφορες εφαρμογές.



Η διαμόρφωση στοίβαξης για αυτό το PCB αποτελείται από βασικά στρώματα χαλκού με πάχος 17um και ένα διηλεκτρικό στρώμα RO4350B με πάχος 30 mil.Τα βασικά στρώματα χαλκού τοποθετούνται μεταξύ των διηλεκτρικών στρωμάτων, με αποτέλεσμα ένα τελικό πάχος σανίδας 0,8 mm και ένα τελικό βάρος Cu 1 oz (1,4 mils) για όλα τα στρώματα.Το πάχος της επιμετάλλωσης είναι 1 mil, και το φινίρισμα της επιφάνειας είναι ENEPIG.Απαιτούνται αντίθετες οπές και η επένδυση των άκρων είναι επίσης απαραίτητη για αυτό το PCB.



Υψηλής συχνότητας RO4350B Μαύρη ματ πλακέτα PCB RF Φιλική προς το περιβάλλον 0



RO4350B Τυπική τιμή
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά, εΔιαδικασία 3,48±0,05 Ζ   10 GHz/23℃ IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα
Διηλεκτρική σταθερά,εΣχεδίαση 3.66 Ζ   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Dissipation Factortan,δ 0,0037
0,0031
Ζ   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Ζ ppm/℃ -50℃ έως 150℃ IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1,2 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Επιφανειακή αντίσταση 5,7 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική Αντοχή 31.2(780) Ζ Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Μέτρο εφελκυσμού 16.767 (2.432)
14.153 (2.053)
Χ
Υ
MPa(ksi) RT ASTM D 638
Αντοχή εφελκυσμού 203(29.5)
130(18.9)
Χ
Υ
MPa(ksi) RT ASTM D 638
Δύναμη κάμψης 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Σταθερότητα διαστάσεων <0,5 Χ, Υ mm/m
(mil/ίντσα)
μετά το etch+E2/150℃ IPC-TM-650 2.4.39A
Συντελεστής θερμικής διαστολής 10
12
32
Χ
Υ
Ζ
ppm/℃ -55℃ έως 288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA ΕΝΑ IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Θερμική αγωγιμότητα 0,69   W/M/oK 80℃ ASTM C518
Απορρόφηση υγρασίας 0,06   % 48 ώρες βύθιση 0,060"
Θερμοκρασία δείγματος 50℃
ASTM D 570
Πυκνότητα 1,86   gm/cm3 23℃ ASTM D 792
Αντοχή φλοιού χαλκού 0,88
(5.0)
  N/mm
(pli)
μετά τη συγκόλληση float 1 oz.
Φύλλο EDC
IPC-TM-650 2.4.8
Ευφλεκτότητα (3)V-0       UL 94
Συμβατή διαδικασία χωρίς μόλυβδο Ναί



Οι διαστάσεις του PCB είναι 52 mm x 38 mm με ανοχή +/- 0,15 mm.Το ελάχιστο ίχνος/χώρος είναι 8/6 mils και το ελάχιστο μέγεθος οπής είναι 0,5 mm.Το PCB διαθέτει συνολικά 53 τακάκια, με 17 μαξιλαράκια με τρύπες και 35 κορυφαία μαξιλαράκια SMT.Δεν υπάρχουν κάτω μαξιλάρια SMT σε αυτό το σχέδιο.Το via copper επικολλάται γεμισμένο και καλυμμένο με πάχος 0,5mm.Δεν υπάρχει επάνω ή κάτω μεταξοτυπία, αλλά η επάνω και η κάτω μάσκα συγκόλλησης είναι σε μαύρο ματ.



Δεν απαιτείται αντιστοίχιση σύνθετης αντίστασης για αυτό το PCB, με ανοχή +/- 10%.Το PCB έχει υποβληθεί σε 100% ηλεκτρικές δοκιμές για να διασφαλιστεί η ποιότητα και η αξιοπιστία του.



Συνολικά, η επιλογή των υλικών, η διαμόρφωση στοίβαξης και οι λεπτομέρειες κατασκευής για αυτό το PCB έχουν επιλεγεί προσεκτικά για να διασφαλιστεί η βέλτιστη απόδοση και λειτουργικότητα.Η χρήση κεραμικών ελασμάτων υδρογονάνθρακα Rogers RO4350B εξασφαλίζει χαμηλή απώλεια και υψηλή ακρίβεια, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας που απαιτούν υψηλή αξιοπιστία και συνέπεια.Τα βασικά στρώματα χαλκού παρέχουν εξαιρετική θερμική και ηλεκτρική αγωγιμότητα, ενώ η διηλεκτρική στρώση εξασφαλίζει σταθερή ποιότητα σήματος και αποτρέπει τις παρεμβολές.



Το PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων ασύρματων επικοινωνιών, ψηφιακών κυκλωμάτων υψηλής ταχύτητας και κυκλωμάτων RF/μικροκυμάτων.Ο φιλικός προς το περιβάλλον και χωρίς μόλυβδο σχεδιασμός το καθιστά δημοφιλή επιλογή για εταιρείες που θέλουν να μειώσουν τις περιβαλλοντικές τους επιπτώσεις.Η χρήση οπών βυθισμένων οπών και επένδυσης άκρων διασφαλίζει μια ασφαλή και αξιόπιστη σύνδεση μεταξύ των εξαρτημάτων και του PCB.



Συνοπτικά, αυτό το PCB που κυκλοφόρησε πρόσφατα είναι μια πλακέτα υψηλής απόδοσης που έχει κατασκευαστεί προσεκτικά για να καλύπτει τις ανάγκες εφαρμογών υψηλής συχνότητας.Η χρήση κεραμικών ελασμάτων υδρογονανθράκων Rogers RO4350B, στρώσεων χαλκού βάσης και διηλεκτρικής στρώσης εξασφαλίζει χαμηλή απώλεια και υψηλή ακρίβεια, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν υψηλή αξιοπιστία και συνέπεια.Ο σχεδιασμός PCB είναι κατάλληλος για ένα ευρύ φάσμα εφαρμογών και είναι φιλικός προς το περιβάλλον, καθιστώντας το μια δημοφιλή επιλογή για εταιρείες που θέλουν να μειώσουν τις περιβαλλοντικές επιπτώσεις τους.
