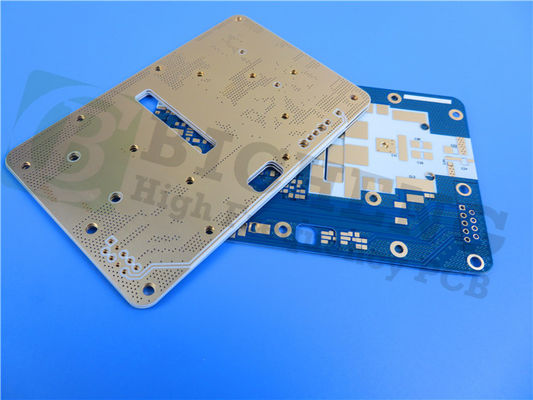

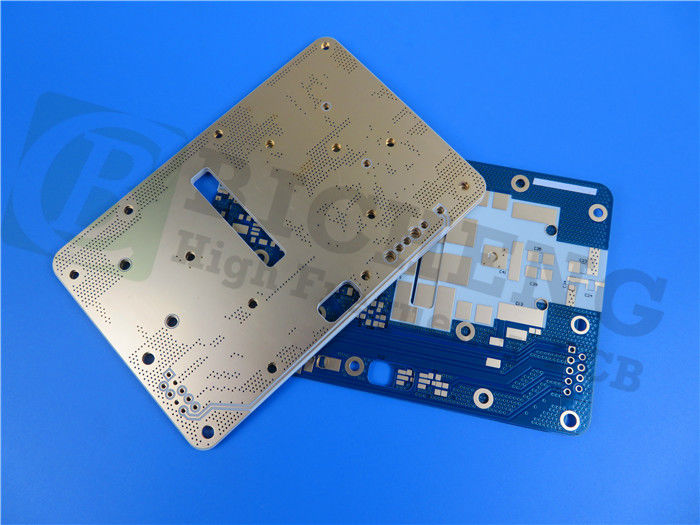

Τώρα παρουσιάζουμε το νέο μας άκαμπτο PCB 2 επιπέδων, το οποίο παρέχει αξιόπιστη και αποτελεσματική λειτουργία για ένα ευρύ φάσμα εφαρμογών.Το υλικό PCB είναι κατασκευασμένο με χρήση υδρογονάνθρακα RO4360G2/Κεραμικό/Υφαντό γυαλί και μια διαδικασία χωρίς μόλυβδο για περιβαλλοντικά συνειδητή κατασκευή.Το PCB είναι ικανό να λειτουργεί σε ένα εύρος θερμοκρασίας από -40℃ έως +85℃.
Οι διαστάσεις της πλακέτας είναι 43mm x 86mm με ανοχή +/- 0,15mm και χρησιμοποιείται ελάχιστο ίχνος/χώρος 7/9 mils και ελάχιστο μέγεθος οπής 0,3mm.Δεν χρησιμοποιούνται τυφλά ή θαμμένα στόμια στην κατασκευή αυτού του PCB, με πάχος τελικής σανίδας 0,6 mm και τελικό βάρος Cu 1 oz (1,4 mils) σε όλα τα στρώματα.Το πάχος επιμετάλλωσης είναι 1 mil, και το φινίρισμα της επιφάνειας είναι Immersion Silver.Δεν υπάρχει μεταξοτυπία στα μαξιλαράκια συγκόλλησης και χρησιμοποιείται 100% ηλεκτρική δοκιμή για να διασφαλιστεί η αξιοπιστία.
Τα στατιστικά στοιχεία PCB υποδεικνύουν 35 εξαρτήματα με συνολικά 90 μαξιλαράκια, 26 μαξιλαράκια με τρύπες και 64 επάνω επιθέματα SMT, χωρίς κάτω επιθέματα SMT.Υπάρχουν 46 vias και 12 δίχτυα.Ο τύπος του παρεχόμενου έργου τέχνης είναι Gerber RS-274-X.
RO4360G2 - Το απόλυτο υλικό PCB για εφαρμογές υψηλών συχνοτήτων
Η επιλογή του σωστού υλικού PCB είναι μια κρίσιμη πτυχή του σχεδιασμού εφαρμογών υψηλής συχνότητας, όπου η απόδοση είναι πρωταρχικής σημασίας.Ένα υλικό που έχει αποκτήσει αυξανόμενη δημοτικότητα σε PCB υψηλής συχνότητας είναι το RO4360G2.Αυτό το υλικό με βάση υδρογονάνθρακα/κεραμικό/υφαντό γυαλί διαθέτει εξαιρετικές διηλεκτρικές ιδιότητες και ανώτερη απόδοση, καθιστώντας το ιδανική επιλογή για εφαρμογές υψηλής συχνότητας.
| Υλικό PCB: |
Υδρογονάνθρακες με κεραμικά θερμοσκληρυνόμενα υλικά |
| Ονομασία: |
RO4360G2 |
| Διηλεκτρική σταθερά: |
6,15 ±0,15 |
| Αριθμός επιπέδων: |
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB |
| Βάρος χαλκού: |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Πάχος PCB: |
8mil (0,203mm), 12mil (0,705mm), 16mil (0,406mm), 20mil (0,508mm), 24mil (0,610mm), 32mil (0,813mm), 60mil (1,524mm) |
| Μέγεθος PCB: |
≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: |
Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Φινίρισμα επιφάνειας: |
Γυμνός χαλκός, HASL, ENIG, OSP κ.λπ.. |
Ιδιότητες και χαρακτηριστικά του υλικού RO4360G2:
Το υλικό RO4360G2 διαθέτει διηλεκτρική σταθερά 6,15±0,15 και χαμηλό συντελεστή διάχυσης 0,0038, καθιστώντας το βέλτιστη επιλογή για εφαρμογές υψηλής συχνότητας.Αυτό το υλικό παρουσιάζει επίσης καλή θερμική αγωγιμότητα, ηλεκτρική αντοχή και μηχανικές ιδιότητες, επιτρέποντάς του να αντέχει σε υψηλές θερμοκρασίες και σκληρά περιβάλλοντα.
Πλεονεκτήματα του υλικού RO4360G2 σε εφαρμογές υψηλής συχνότητας:
Το υλικό RO4360G2 προσφέρει πολλά πλεονεκτήματα για σχέδια PCB υψηλής συχνότητας, όπως βελτιωμένη ακεραιότητα σήματος, μειωμένη απώλεια και βελτιωμένη απόδοση.Αυτό το υλικό παρέχει επίσης μεγαλύτερη ευελιξία σχεδιασμού και μπορεί να χρησιμοποιηθεί για ένα ευρύ φάσμα εφαρμογών, όπως η αεροδιαστημική,τηλεπικοινωνιών και ιατρικών συσκευών.
Εφαρμογές υλικού PCB RO4360G2:
Το υλικό RO4360G2 είναι κατάλληλο για διάφορες εφαρμογές υψηλής συχνότητας, συμπεριλαμβανομένων εξαρτημάτων RF/μικροκυμάτων, κεραιών και φίλτρων.Αυτό το υλικό χρησιμοποιείται επίσης ευρέως στην αεροδιαστημική βιομηχανία για συστήματα ραντάρ και εξοπλισμό επικοινωνίας.
Συμπέρασμα:
Το υλικό PCB RO4360G2 είναι η απόλυτη επιλογή για εφαρμογές υψηλής συχνότητας, προσφέροντας ανώτερη απόδοση και αξιοπιστία.Επιλέγοντας υλικό RO4360G2, οι σχεδιαστές μπορούν να επιτύχουν βέλτιστη ακεραιότητα σήματος, μειωμένες απώλειες και βελτιωμένη απόδοση στο PCB υψηλής συχνότητας.
