Λεπτομέρειες:
|
Υψηλό φως: | PCB μικροκυμάτων RF 2 επιπέδων,PCB μικροκυμάτων RF 0,6 mm |
---|

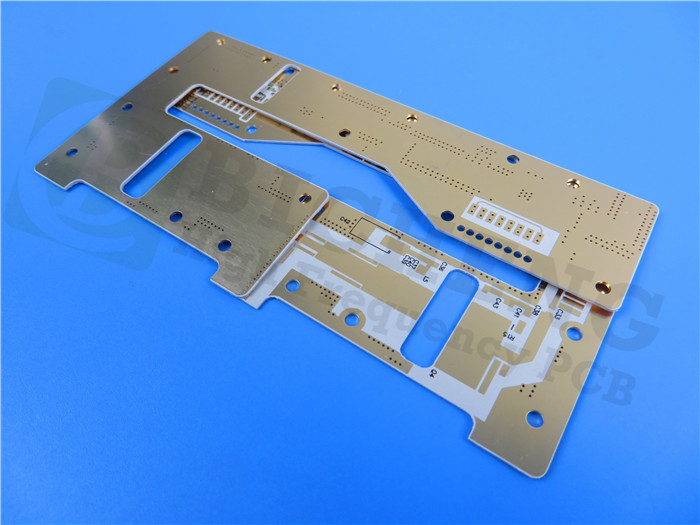

Με χαρά σας παρουσιάζουμε την πλακέτα άκαμπτου τυπωμένου κυκλώματος (PCB) που κυκλοφόρησε πρόσφατα, κατασκευασμένη από RT/duroid 6035HTC PTFE Ceramic, η οποία διαθέτει κορυφαία ποιότητα απόδοσης.Κατασκευασμένο με διαδικασία χωρίς μόλυβδο, αυτό το PCB μπορεί να λειτουργεί σε ένα εύρος θερμοκρασίας από -40℃ έως +85℃, καθιστώντας το κατάλληλο για διάφορες εφαρμογές.
Το άκαμπτο PCB 2 επιπέδων έχει διάσταση 132 mm x 101 mm με ελάχιστο ίχνος/χώρος 9/9 mils και ελάχιστο μέγεθος οπής 0,3 mm.Η σανίδα δεν έχει τυφλά ή θαμμένα στόμια και έχει τελειωμένη σανίδα πάχους 0,6 mm με τελικό βάρος χαλκού 1,5 oz (2,1 mils) όλα τα στρώματα.Το πάχος επιμετάλλωσης είναι 1 mil και το φινίρισμα της επιφάνειας είναι ασήμι εμβάπτισης.Τα μαξιλαράκια συγκόλλησης δεν έχουν μεταξοτυπία και η πλακέτα έχει υποβληθεί σε 100% ηλεκτρικό έλεγχο.
Το PCB αποτελείται από 35 εξαρτήματα, 90 συνολικά τακάκια και 26 μαξιλαράκια με τρύπες.Διαθέτει επίσης 64 επάνω επιθέματα SMT, 0 κάτω επιθέματα SMT, 46 vias και 12 δίχτυα.
Το παρεχόμενο έργο τέχνης είναι Gerber RS-274-X και η τεχνική υποστήριξη είναι διαθέσιμη επικοινωνώντας με την Ivy στο sales10@bichengpcb.com.
Γιατί να χρησιμοποιήσω το RT/duroid 6035 HTC PCB;
Όταν πρόκειται για την επιλογή του σωστού υλικού PCB για εφαρμογές υψηλής απόδοσης, το RT/duroid 6035HTC PTFE Ceramic είναι μια εξαιρετική επιλογή.Αυτό το υλικό με βάση υδρογονάνθρακες/κεραμικά διαθέτει εξαιρετικές ιδιότητες και χαρακτηριστικά, καθιστώντας το την ιδανική επιλογή για εφαρμογές υψηλής συχνότητας και υψηλής θερμοκρασίας.
Ιδιοκτησία | RT/duorid 6035HTC | Κατεύθυνση | Μονάδες | Κατάσταση | Μέθοδος ελέγχου |
Διηλεκτρική σταθερά, εΔιαδικασία | 3,50±0,05 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Σφιγκωμένη λωρίδα | |
Διηλεκτρική σταθερά,εΣχεδίαση | 3.6 | Ζ | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Συντελεστής διάχυσης | 0,0013 | Ζ | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -66 | Ζ | ppm/℃ | -50 ℃ έως 150 ℃ | mod IPC-TM-650, 2.5.5.5 |
Αντίσταση όγκου | 108 | MΩ.cm | ΕΝΑ | IPC-TM-650, 2.5.17.1 | |
Επιφανειακή αντίσταση | 108 | MΩ | ΕΝΑ | IPC-TM-650, 2.5.17.1 | |
Σταθερότητα διαστάσεων | -0,11 -0,08 | CMD MD | mm/m (mils/ίντσα) | 0,030" 1 oz φύλλο EDC Πάχος μετά από χάραξη '+E4/105 | IPC-TM-650 2.4.39A |
Μέτρο εφελκυσμού | 329 244 | MD CMD | kpsi | 40 ώρες @23℃/50RH | ASTM D638 |
Απορρόφηση υγρασίας | 0,06 | % | Δ24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Συντελεστής θερμικής διαστολής (-50 ℃ έως 288 ℃) | 19 19 39 | XYZ | ppm/℃ | 23℃ / 50% RH | IPC-TM-650 2.4.41 |
Θερμική αγωγιμότητα | 1.44 | W/m/k | 80℃ | ASTM C518 | |
Πυκνότητα | 2.2 | gm/cm3 | 23℃ | ASTM D792 | |
Αντοχή φλοιού χαλκού | 7.9 | pli | 20 δευτ.@288 ℃ | IPC-TM-650 2.4.8 | |
Ευφλεκτότητα | V-0 | UL 94 | |||
Συμβατή διαδικασία χωρίς μόλυβδο | Ναί |
Ιδιότητες και χαρακτηριστικά του Υλικού RT/duroid 6035HTC:
Το υλικό RT/duroid 6035HTC διαθέτει διηλεκτρική σταθερά 3,50±0,05 και χαμηλό συντελεστή διάχυσης 0,0013, καθιστώντας το βέλτιστη επιλογή για εφαρμογές υψηλής συχνότητας.Αυτό το υλικό παρουσιάζει επίσης καλή θερμική αγωγιμότητα, ηλεκτρική αντοχή και μηχανικές ιδιότητες, επιτρέποντάς του να αντέχει σε υψηλές θερμοκρασίες και σκληρά περιβάλλοντα.Επιπλέον, το υλικό RT/duroid 6035HTC είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το μια πιο φιλική προς το περιβάλλον επιλογή.
Πλεονεκτήματα του υλικού RT/duroid 6035HTC σε εφαρμογές υψηλής απόδοσης:
Το υλικό RT/duroid 6035HTC προσφέρει πολλά πλεονεκτήματα για σχέδια PCB υψηλής απόδοσης, όπως βελτιωμένη ακεραιότητα σήματος, μειωμένη απώλεια και βελτιωμένη απόδοση.Αυτό το υλικό παρέχει επίσης μεγαλύτερη ευελιξία σχεδιασμού, επιτρέποντας ένα ευρύ φάσμα εφαρμογών, όπως η αεροδιαστημική, οι τηλεπικοινωνίες και οι ιατρικές συσκευές.Επιπλέον, το υλικό RT/duroid 6035HTC είναι εξαιρετικά ανθεκτικό στην απορρόφηση υγρασίας, εξασφαλίζοντας απόδοση μεγάλης διάρκειας.
Εφαρμογές Υλικού PCB RT/duroid 6035HTC:
Το υλικό RT/duroid 6035HTC χρησιμοποιείται ευρέως σε εφαρμογές υψηλής απόδοσης, συμπεριλαμβανομένων ενισχυτών ισχύος, συστημάτων δορυφορικής επικοινωνίας και ιατρικών συσκευών.Η εξαιρετική του θερμική σταθερότητα και η αντοχή του στην απορρόφηση υγρασίας το καθιστούν ιδανική επιλογή για υψηλές θερμοκρασίες και σκληρά περιβάλλοντα.
Κατανόηση της διηλεκτρικής σταθεράς και του συντελεστή διάχυσης του RT/duroid 6035HTC:
Η διηλεκτρική σταθερά και ο παράγοντας διάχυσης είναι βασικές ιδιότητες του υλικού RT/duroid 6035HTC που επηρεάζουν την απόδοσή του σε εφαρμογές υψηλής συχνότητας.Η χαμηλή διηλεκτρική σταθερά και ο συντελεστής διάχυσης εξασφαλίζουν βέλτιστη μετάδοση σήματος και μειωμένη απώλεια σήματος, καθιστώντας το υλικό RT/duroid 6035HTC ιδανική επιλογή για εφαρμογές υψηλής συχνότητας.
Θερμική σταθερότητα και συντελεστής θερμικής διαστολής του RT/duroid 6035HTC:
Το υλικό RT/duroid 6035HTC παρουσιάζει εξαιρετική θερμική σταθερότητα, με θερμικό συντελεστή ε -66 ppm/℃.Ο χαμηλός συντελεστής θερμικής διαστολής 19 ppm/℃ εξασφαλίζει ελάχιστες αλλαγές διαστάσεων λόγω διακυμάνσεων της θερμοκρασίας.Αυτό το καθιστά ιδανική επιλογή για εφαρμογές σε υψηλές θερμοκρασίες.
Αντοχή και ευφλεκτότητα του φλοιού χαλκού των PCB RT/duroid 6035HTC:
Το υλικό RT/duroid 6035HTC παρουσιάζει εξαιρετική αντοχή αποφλοίωσης χαλκού, με τιμή 7,9 pli.Αυτό εξασφαλίζει αξιόπιστη και μακροχρόνια απόδοση.Επιπλέον, έχει βαθμό ευφλεκτότητας V-0, καθιστώντας το μια ασφαλή επιλογή για εφαρμογές υψηλής απόδοσης.
Επιλογή του σωστού προμηθευτή για τα PCB RT/duroid 6035HTC:
Η επιλογή του σωστού παρόχου είναι ζωτικής σημασίας για το σχεδιασμό PCB υψηλής ποιότητας με υλικό RT/duroid 6035HTC.Ένας αξιόπιστος προμηθευτής μπορεί να παρέχει τεχνική υποστήριξη, να προσφέρει καθοδήγηση σε όλη τη διαδικασία σχεδιασμού και να διασφαλίζει την υψηλότερη ποιότητα και απόδοση του τελικού προϊόντος.
Συμπερασματικά, το κεραμικό υλικό PCB RT/duroid 6035HTC PTFE προσφέρει εξαιρετικές ιδιότητες και χαρακτηριστικά, καθιστώντας το ιδανική επιλογή για εφαρμογές υψηλής απόδοσης.Η εξαιρετική του θερμική σταθερότητα, η χαμηλή απορρόφηση υγρασίας και η συμβατότητα της διαδικασίας χωρίς μόλυβδο το καθιστούν μια πιο φιλική προς το περιβάλλον επιλογή.Επιλέγοντας τον σωστό προμηθευτή και λαμβάνοντας προσεκτικά υπόψη τους σχεδιαστικούς παράγοντες, μπορείτε να ξεκλειδώσετε πλήρως τις δυνατότητες του υλικού RT/duroid 6035HTC και να επιτύχετε τη βέλτιστη απόδοση στο έργο PCB σας.
