Λεπτομέρειες:
|
Υψηλό φως: | 30 χιλιοστών πλακέτες PCB,Rogers 4350 Υποστρώματα υλικό PCB,1 ουγκιά χαλκού πλακέτα PCB |
---|
Κατά την κατασκευή πλακών κυκλωμάτων (PCB), πρέπει να ληφθούν υπόψη διάφοροι παράγοντες, όπως η επιλογή των υλικών, οι λεπτομέρειες κατασκευής και η διαμόρφωση των συσσωρευτών.Θα παρέχουμε μια ολοκληρωμένη επισκόπηση αυτών των στοιχείων για ένα συγκεκριμένο PCB.
Το υλικό PCB που χρησιμοποιείται είναι το υδρογονανθρακικό κεραμικό στρώμα Rogers RO4350B. Αυτό το υλικό είναι γνωστό για τις υψηλές επιδόσεις συχνότητας, τις χαμηλές απώλειες και τη σύνθεση χωρίς μόλυβδο,κάνοντάς το πιο φιλικό προς το περιβάλλονΤο υλικό μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -40°C έως +85°C.
Η διαμόρφωση στοιβακτήρα για αυτό το PCB περιλαμβάνει δύο στρώματα χαλκού βάσης, η καθεμία με πάχος 17um.Η βάση των στρωμάτων χαλκού είναι ενσωματωμένη μεταξύ των διηλεκτρικών στρωμάτων, με αποτέλεσμα ένα τελικό φύλλο πάχους 1,6 mm και ένα τελικό βάρος Cu 1 oz (1.4 ml) για όλα τα στρώματαΤο πάχος της επικάλυψης είναι 1 ml και το φινίρισμα της επιφάνειας είναι ENIG.
RO4350B Τυπική αξία | |||||
Ιδιοκτησία | RO4350B | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.2 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 5.7 x109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 16,767(2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.5 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 10 12 32 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.69 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.86 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | (3) V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |

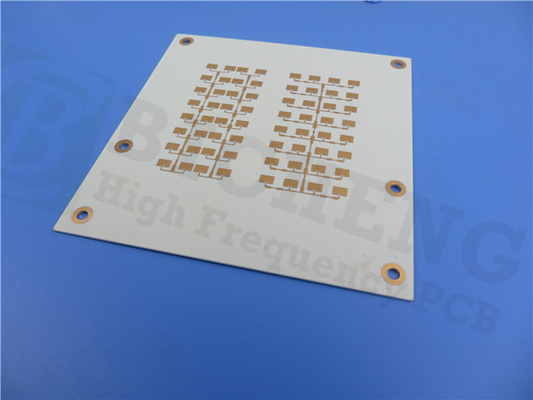

Όσον αφορά τις κατασκευαστικές λεπτομέρειες, οι διαστάσεις των PCB είναι 76,00 mm x 76,00 mm, με ανοχή +/- 0,15 mm. Το ελάχιστο ίχνος / χώρος είναι 6/6 mils και το ελάχιστο μέγεθος τρύπας είναι 0,45 mm.Δεν περιλαμβάνονται τυφλοί ή θαμμένοι σωλήνες σε αυτό το σχέδιοΤο PCB περιέχει 50 εξαρτήματα, 73 pads, 26 through-hole pads, 47 top SMT pads, και 0 bottom SMT pads, με 71 vias και 9 nets. Το PCB έχει υποβληθεί σε 100% ηλεκτρική δοκιμή για να διασφαλιστεί η ποιότητά του.
Το εν λόγω PCB δεν περιλαμβάνει αντιστοιχία παρεμπόδισης, με ανοχή +/- 10%.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, παρακαλούμε μην διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com.
Ένας ολοκληρωμένος οδηγός για το υλικό PCB, την στοίβαση και τις λεπτομέρειες κατασκευής
Ιδιότητες του RO4350B PCB
Δηλεκτρική σταθερά: Ένα από τα βασικά χαρακτηριστικά του RO4350B είναι η διηλεκτρική σταθερά του, η οποία είναι 3,48±0,05 για τη διαδικασία και 3,66 για το σχέδιο.Αυτό το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας που απαιτούν χαμηλή απώλεια σήματος.
Ο συντελεστής διάσπασης: ο RO4350B έχει χαμηλό συντελεστή διάσπασης (tan δ) 0,0037 στα 10 GHz/23°C και 0,0031 στα 2,5 GHz/23°C,καθιστώντας την εξαιρετική επιλογή για εφαρμογές υψηλής συχνότητας που απαιτούν χαμηλή απώλεια σήματος.
Θερμικός συντελεστής ε: Ο RO4350B έχει θερμικό συντελεστή ε της τάξης των +50 ppm/°C, καθιστώντας τον πιο σταθερό και αξιόπιστο σε ευρύ φάσμα θερμοκρασιών.
Αντίσταση όγκου και επιφάνειας: Η αντίσταση όγκου του RO4350B είναι 1,2 x 10^10 MΩ.cm (COND A) και η αντίσταση επιφάνειας είναι 5,7 x 10^9 MΩ (COND A).Αυτές οι τιμές είναι σημαντικές για εφαρμογές υψηλής συχνότητας που απαιτούν εξαιρετικές ιδιότητες ηλεκτρικής μόνωσης.
Ηλεκτρική αντοχή: Ο RO4350B έχει εξαιρετική ηλεκτρική αντοχή 31,2 Kv / mm (780 v / mil) σε 0,51 mm (0,020"), καθιστώντας τον ιδανικό για εφαρμογές υψηλής συχνότητας που απαιτούν μόνωση υψηλής τάσης.
Τράκωση και ελαστική αντοχή: Η RO4350B έχει υψηλό αντοχή τράκωσης 16,767 MPa προς την κατεύθυνση X και 14,153 MPa προς την κατεύθυνση Y, καθώς και αντοχή τράκωσης 203 MPa (29.5 ksi) προς την κατεύθυνση Χ και 130 MPa (18Η αντοχή στην κάμψη είναι επίσης υψηλή στα 255 MPa (37 kpsi), καθιστώντας το ένα ανθεκτικό και αξιόπιστο υλικό για εφαρμογές υψηλής συχνότητας.
Συντελεστής θερμικής διαστολής: Ο συντελεστής θερμικής διαστολής του RO4350B είναι χαμηλός στις κατευθύνσεις X και Y,που είναι σημαντικό για εφαρμογές υψηλής συχνότητας που απαιτούν σταθερή και αξιόπιστη απόδοση σε ευρύ φάσμα θερμοκρασιών.
Tg και Td: Το RO4350B έχει υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) > 280 °C TMA (A) και θερμοκρασία αποσύνθεσης (Td) 390 °C TGA. Αυτό το καθιστά ιδανικό για εφαρμογές υψηλών θερμοκρασιών.
Θερμική αγωγιμότητα: Η RO4350B έχει υψηλή θερμική αγωγιμότητα 0,69 W/M/oK στους 80 °C, καθιστώντας την εξαιρετική επιλογή για εφαρμογές υψηλής συχνότητας που απαιτούν αποτελεσματική διάχυση της θερμότητας.
Απορρόφηση υγρασίας: Η RO4350B έχει χαμηλό ποσοστό απορρόφησης υγρασίας 0,06% μετά από 48 ώρες βύθισης σε νερό σε θερμοκρασία 50 °C,που είναι σημαντικό για εφαρμογές υψηλής συχνότητας που απαιτούν αξιόπιστη απόδοση σε υγρό περιβάλλον.
Πυκνότητα: Η RO4350B έχει πυκνότητα 1,86 gm/cm3 στους 23 °C, η οποία είναι σημαντική για εφαρμογές υψηλής συχνότητας που απαιτούν ελαφριά υλικά.
Δυνατότητα απολέπισης χαλκού: το RO4350B έχει υψηλή αντοχή απολέπισης χαλκού 0,88 N/mm (5,0 pli),καθιστώντας την ιδανική επιλογή για εφαρμογές υψηλής συχνότητας που απαιτούν ισχυρή προσκόλληση μεταξύ του χαλκού και του υποστρώματος.
Πυρκαγιά: Ο RO4350B έχει βαθμολογία (3) V-0 για την πυρκαγιά, καθιστώντας το ασφαλές υλικό για εφαρμογές υψηλής συχνότητας.
Συμβατό με τη διαδικασία χωρίς μόλυβδο: Το RO4350B είναι συμβατό με τη διαδικασία χωρίς μόλυβδο, καθιστώντας το φιλική προς το περιβάλλον επιλογή για τα PCB υψηλής συχνότητας.
Συμπερασματικά, το RO4350B είναι ένα υλικό υψηλών επιδόσεων που είναι ιδανικό για PCB υψηλής συχνότητας.μόνωση υψηλής τάσηςΑν ψάχνετε για ένα αξιόπιστο και ανθεκτικό υλικό για το επόμενο PCB υψηλής συχνότητας,λαμβάνεται υπόψη η RO4350B.
