Λεπτομέρειες:
|
Επισημαίνω: | 2 στρώματα άκαμπτο RF PCB board,Υψηλής συχνότητας 2 στρωμάτων άκαμπτο PCB,Υδρογονανθράκη κεραμικά στρώματα Σκληρό PCB |
---|

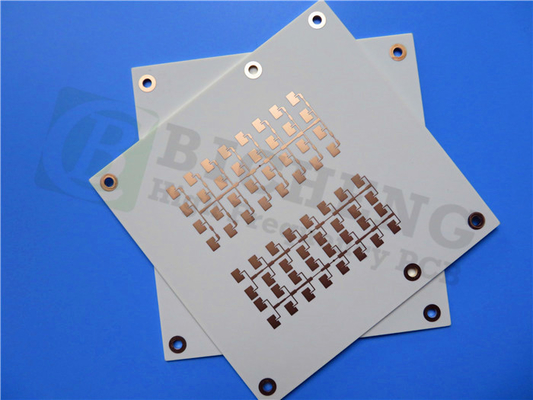

Σήμερα μιλάμε για το νέο μας PCB. Το υλικό που χρησιμοποιείται στο PCB είναι RO4003C υδρογονάνθρακες κεραμικά στρώματα.Το υλικό αυτό είναι γνωστό για τις υψηλές του συχνότητες και τις χαμηλές του διαλεκτρικές απώλειες.Η χρήση αυτού του υλικού στο PCB εξασφαλίζει τη βέλτιστη ποιότητα του σήματος και μειώνει τον θόρυβο και την διασταύρωση μεταξύ των συστατικών.η διαδικασία χωρίς μόλυβδο που χρησιμοποιείται στην κατασκευή το καθιστά φιλικό προς το περιβάλλον, και μπορεί να λειτουργεί σε ένα ευρύ εύρος θερμοκρασιών από -40°C έως +85°C.
Η διαμόρφωση του PCB είναι μια σκληρή πλακέτα δύο στρωμάτων με ένα τελικό βάρος χαλκού 35 μm και στις δύο πλευρές.και η στοίβα έχει βελτιστοποιηθεί για υψηλής συχνότητας απόδοσηΗ χρήση υδρογονανθράκων RO4003C ως διαλεκτικού υλικού εξασφαλίζει ότι το PCB έχει χαμηλή διαλεκτική απώλεια, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.
Οι κατασκευαστικές λεπτομέρειες του PCB έχουν επιλεγεί προσεκτικά για να εξασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία.Το ελάχιστο ίχνος / χώρος είναι 7/6 milsΤο πάχος της τελικής πλάκας είναι 1,6 mm και το βάρος του τελικού Cu είναι 1,4 mils για όλα τα στρώματα.Το πάχος της επικάλυψης είναι 1 ml.Η επιφάνεια είναι χρώμα HASL (Hot Air Soldering Level). Η επάνω έλξη είναι λευκή και η κάτω έλξη δεν περιλαμβάνεται.και η κάτω μάσκα συγκόλλησης δεν περιλαμβάνεταιΔεν υπάρχει μεταξοειδής οθόνη στα πακέτα συγκόλλησης και έχουν πραγματοποιηθεί 100% ηλεκτρικές δοκιμές.
Μέγεθος PCB | 233 x 229mm = 1PCS |
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ | Ραδιοσυχνότητες PCB, PCB μικροκυμάτων |
Αριθμός στρωμάτων | Διπλής όψης PCB |
Συστατικά επιφανειακής τοποθέτησης | Ναι. |
Μέσα από εξαρτήματα τρύπας | Ναι. |
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ | χάλκινο ------- 35um ((1oz) + ΠΛΑΤΗ |
RO4003C 60mil | |
χάλκινο ------- 35um ((1oz) + ΠΛΑΤΗ |
Δεν απαιτείται αντιστάθμιση αντιστάθμισης για αυτό το PCB, με ανοχή +/- 10%. Το PCB έχει συνολικά 95 συστατικά και 112 pads, με 37 pads through-hole και 75 pads SMT top.Δεν υπάρχουν κάτω SMT padsΥπάρχουν 68 οδοί και 15 δίχτυα.
Δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
Τύπος έργου τέχνης που πρέπει να παρασχεθεί | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
ΧΟΡΙΟΣ Υπηρεσιών | Παγκοσμίως, παγκοσμίως. |
Συμπερασματικά, τα πρόσφατα προμηθευμένα PCB που αναλύονται σε αυτό το άρθρο προσφέρουν μια λύση υψηλής συχνότητας για τα σύγχρονα ηλεκτρονικά.Η χρήση κεραμικών λαμινισμάτων υδρογονανθράκων RO4003C εξασφαλίζει βέλτιστη ποιότητα σήματος και μειώνει τον θόρυβο και την διασταύρωση μεταξύ των κατασκευαστικών στοιχείωνΗ διαμόρφωση του και οι λεπτομέρειες κατασκευής επιλέγονται προσεκτικά για να εξασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία.Το PCB έχει υποβληθεί σε 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η ποιότητα και η αξιοπιστία τουΤο PCB είναι ιδανικό για εφαρμογές υψηλής συχνότητας και μπορεί να λειτουργήσει σε ένα ευρύ εύρος θερμοκρασιών από -40°C έως +85°C. Για τεχνικά ερωτήματα, μπορείτε να επικοινωνήσετε με τον προμηθευτή στο sales10@bichengpcb.com.
