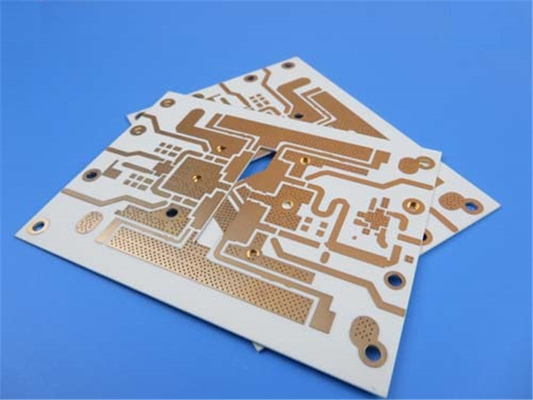

PCB Rogers 32mil RO4003C ENIG μέσω γεμισμένος από τη ρητίνη και καλυμμένος

Είμαστε ενθουσιασμένοι που παρουσιάζουμε την τελευταία μας αποστολή, μια εξαιρετική πλακέτα κυκλώματος (PCB) που προμηθεύεται με σχολαστικότητα για να καλύψει τις ανάγκες των σύγχρονων ηλεκτρονικών εφαρμογών.Κατασκευάστηκε με ακρίβεια και αξιοπιστία στο μυαλόΑς ερευνήσουμε τις βασικές λεπτομέρειες αυτού του αξιοσημείωτου PCB.

Υλικό PCB και συσσωρευτές:
Αυτό το PCB είναι κατασκευασμένο από κεραμικά υδρογονανθράκων RO4003C, γνωστά για τις ανώτερες ηλεκτρικές τους ιδιότητες και σταθερότητα.ευθυγράμμιση με τα περιβαλλοντικά πρότυπα και κανονισμούςΤο PCB έχει σχεδιαστεί για να λειτουργεί άψογα σε θερμοκρασία από -40°C έως +85°C, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα περιβαλλοντικών συνθηκών.

Πληροφορίες κατασκευής:
Το PCB διαθέτει ένα διπλάσιο άκαμπτο σχέδιο με πάχος χαλκού 35 μm, εξασφαλίζοντας εξαιρετική ηλεκτρική αγωγιμότητα.διασφάλιση αξιόπιστης μόνωσης και εξαιρετικής ακεραιότητας του σήματοςΤο δεύτερο στρώμα διαθέτει επίσης ένα τελικό πάχος χαλκού 35um για να διατηρήσει σταθερή απόδοση.

Οι διαστάσεις του PCB είναι 139mm x 100mm (6PCS) και εξασφαλίζουμε υψηλή ακρίβεια με επίπεδο ακρίβειας +/- 0,15mm.Μπορείτε να επιτύχετε πολύπλοκα και ακριβή κυκλώματα με ένα ελάχιστο ίχνος / χώρο των 4/4 milsΤο ελάχιστο μέγεθος τρύπας 0,5 mm επιτρέπει τη συμβατότητα με ένα ευρύ φάσμα εξαρτημάτων.

Για να διασφαλιστεί η αντοχή και η σταθερότητα, το τελικό πάχος της πλάκας είναι 0,9 mm. Το PCB διαθέτει βάρος χαλκού 1 ουγκιάς (1,4 χιλιοστά) σε όλα τα στρώματα για τη βελτιστοποίηση της αγωγιμότητας.Για αξιόπιστες ηλεκτρικές συνδέσειςΤο φινίρισμα της επιφάνειας είναι Electroless Nickel Immersion Gold (ENIG), το οποίο προσφέρει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.

Το PCB δεν απαιτεί επάνω και κάτω μεταξοειδές και μάσκα συγκόλλησης, με αποτέλεσμα καθαρή και ελάχιστη εμφάνιση.Για τη διασφάλιση της λειτουργικότητας και της αξιοπιστίαςΕπιπλέον, οι διάδρομοι 0,5 mm γεμίζουν με ρητίνη και καλύπτονται σύμφωνα με τα πρότυπα IPC-4761 τύπου VII για την ενίσχυση της δομικής ακεραιότητας.

Στατιστικές PCB:
Το PCB φιλοξενεί 97 εξαρτήματα και παρέχει συνολικά 130 πλακίδια για ασφαλή τοποθέτηση εξαρτημάτων.Η διαμόρφωση δεν περιλαμβάνει κάτω SMT padsΜε 151 διαδρόμους, επιτυγχάνονται απρόσκοπτες ηλεκτρικές συνδέσεις, υποστηρίζοντας 17 μοναδικά δίκτυα για αποτελεσματική διαδρομή σήματος.

Τύπος έργου ζωγραφικής και αποδεκτό πρότυπο:
Δέχουμε το μορφότυπο Gerber RS-274-X, εξασφαλίζοντας συμβατότητα με το βιομηχανικό λογισμικό σχεδιασμού PCB.εγγύηση υψηλής ποιότητας παραγωγής και αξιοπιστίας.

Περιοχή εξυπηρέτησης:
Οι υπηρεσίες μας είναι διαθέσιμες παγκοσμίως, επιτρέποντας στους πελάτες από οποιαδήποτε γωνιά του πλανήτη να έχουν πρόσβαση στα εξαιρετικά προϊόντα και την υποστήριξή μας.

Πληροφορίες επικοινωνίας:
Για τεχνικές ερωτήσεις ή περισσότερες λεπτομέρειες, παρακαλούμε επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.Είμαστε αφοσιωμένοι στην παροχή εξαιρετικής εξυπηρέτησης πελατών και τεχνικής υποστήριξης προσαρμοσμένη στις ειδικές σας απαιτήσεις..

Επαναστατικές PCB υψηλών επιδόσεων με υδρογονανθράκη κεραμικά λαμινικά RO4003C

Εισαγωγή:
Στο ταχέως εξελισσόμενο τοπίο των ηλεκτρονικών εφαρμογών, η ζήτηση για υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων (PCB) συνεχίζει να αυξάνεται ραγδαία.Τα υδρογονανθρακικά κεραμικά στρώματα RO4003C έχουν αναδυθεί ως ένα πρωταγωνιστικό υλικό PCBΣε αυτό το άρθρο θα ερευνήσουμε βαθιά τα χαρακτηριστικά, τα οφέλη και τις εφαρμογές του RO4003C,να ρίξει φως στο δυναμικό του να φέρει επανάσταση στον κόσμο των PCB.

Πλεονεκτήματα και χαρακτηριστικά της RO4003C για PCB υψηλών επιδόσεων:
Τα υδρογονανθράκη κεραμικά στρώματα RO4003C προσφέρουν μια σειρά από πλεονεκτήματα που τα καθιστούν ιδανική επιλογή για PCB υψηλών επιδόσεων.05Ο συντελεστής διάσπασης του είναι χαμηλός (tan, δ) 0,0027 στα 10 GHz/23°C και 0,0021 στα 2.5 GHz/23°C βελτιώνει περαιτέρω τις επιδόσεις του σε εφαρμογές υψηλής συχνότητας.

Θερμικές εκτιμήσεις: συντελεστής θερμικής διαστολής και σταθερότητα διαστάσεων:
Το RO4003C παρουσιάζει εξαιρετική θερμική σταθερότητα με θερμικό συντελεστή ε +40 ppm/°C στην περιοχή από -50°C έως 150°C.Αυτό εξασφαλίζει ότι το PCB διατηρεί τη δομική ακεραιότητα και τις ηλεκτρικές του ιδιότητες σε ευρύ φάσμα θερμοκρασιώνΕπιπλέον, η σταθερότητα των διαστάσεων του, μικρότερη από 0,3 mm/m (mil/inch) μετά την χαραγή + E2/150°C, εγγυάται αξιόπιστες επιδόσεις ακόμη και σε απαιτητικά θερμικά περιβάλλοντα.

Ηλεκτρικές ιδιότητες του RO4003C: Δηλεκτρική σταθερά και συντελεστής διάσπασης:
Η διηλεκτρική σταθερά (ε) του RO4003C, μετρούμενη με τη χρήση του IPC-TM-650 2.5.5.5 Συγκεντρωμένη διαδικασία Stripline, είναι 3,38±0.05Η χαμηλή αυτή διηλεκτρική σταθερά εξασφαλίζει ελάχιστη απώλεια σήματος και εξαιρετικό έλεγχο της παρεμπόδισης, καθιστώντας το RO4003C κατάλληλο για ψηφιακές και ραδιοφωνικές εφαρμογές υψηλής ταχύτητας.δ) του RO4003C, μετρούμενη σε 10 GHz/23°C και 2,5 GHz/23°C, είναι 0,0027 και 0,0021Αυτές οι χαμηλές τιμές υποδηλώνουν χαμηλή εξασθένιση του σήματος και αποτελεσματική μετάδοση ισχύος.

Διασφάλιση της ακεραιότητας του σήματος: Ηλεκτρική αντοχή και επιφανειακή αντίσταση του RO4003C:
Ο RO4003C διαθέτει εντυπωσιακή ηλεκτρική αντοχή, με τιμή 31,2 (780) Kv/mm (v/mil) σε πάχος 0,51 mm (0,020").Αυτή η υψηλή ηλεκτρική αντοχή επιτρέπει στο RO4003C να αντέχει σε υψηλές τάσεις και να αποτρέπει την ηλεκτρική βλάβηΕπιπλέον, η αντίσταση επιφάνειας του RO4003C είναι 4,2 x 10^9 MΩ, εξασφαλίζοντας αποτελεσματική μόνωση και ελαχιστοποιώντας τα ρεύματα διαρροής.

Μηχανολογική αντοχή: ανάλυση του αντίστασης και του αντοχής της RO4003C:

Το RO4003C παρουσιάζει αξιοσημείωτη μηχανική αντοχή, με αντοχή τέντωσης 19.650 MPa (2.850 ksi) προς την κατεύθυνση X και 19.450 MPa (2.821 ksi) προς την κατεύθυνση Y. Η αντοχή τέντωσής του είναι 139 MPa (20.2 ksi) προς την κατεύθυνση X και 100 MPa (14,5 ksi) προς την κατεύθυνση Y.Αυτές οι ιδιότητες καθιστούν το RO4003C εξαιρετικά ανθεκτικό στην παραμόρφωση και εξασφαλίζουν τη δομική ακεραιότητα των PCB ακόμη και υπό απαιτητικές συνθήκες.

Εφαρμογές του RO4003C σε διάφορες βιομηχανίες:
Η ευελιξία του RO4003C ανοίγει ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες.να είναι μια εξαιρετική επιλογή για τηλεπικοινωνίεςΤο RO4003C μπορεί να χρησιμοποιηθεί σε PCB υψηλής συχνότητας, κυκλώματα μικροκυμάτων, ενισχυτές ισχύος, κεραίες και συστήματα ραντάρ, μεταξύ άλλων.

Βιωσιμότητα και συμβατότητα χωρίς μόλυβδο του RO4003C:
Καθώς η βιομηχανία προχωρά προς πιο βιώσιμες πρακτικές, το RO4003C ξεχωρίζει ως μια φιλική προς το περιβάλλον επιλογή.διασφάλιση της συμμόρφωσης με τους κανονισμούς και μείωση των περιβαλλοντικών επιπτώσεων της παραγωγής PCBΜε την επιλογή του RO4003C, οι εταιρείες μπορούν να συμβάλουν σε ένα πιο πράσινο μέλλον και να ανταποκριθούν στις απαιτήσεις των οικολογικά συνειδητών πελατών.

Επιδόσεις υψηλής συχνότητας: RO4003C για εφαρμογές εύρους GHz:
Οι εξαιρετικές ηλεκτρικές ιδιότητες του RO4003C και η χαμηλή απώλεια αγγίγματος το καθιστούν ιδιαίτερα κατάλληλο για εφαρμογές υψηλών συχνοτήτων στην περιοχή GHz.55 (μετρώνται με τη μέθοδο διαφορικού μήκους φάσης), ο RO4003C παρέχει ακριβή έλεγχο αντίστασης και ελαχιστοποιεί τις στρεβλώσεις του σήματος.Επιτρέπει τον σχεδιασμό και την κατασκευή κυκλωμάτων υψηλής απόδοσης ραδιοσυχνοτήτων και μικροκυμάτων που λειτουργούν στην περιοχή συχνοτήτων GHz.

Θερμική διαχείριση με την RO4003C: Θερμική αγωγιμότητα και αποδοτικότητα ψύξης:
Η αποτελεσματική θερμική διαχείριση είναι ζωτικής σημασίας για τις ηλεκτρονικές συσκευές, ιδίως εκείνες που λειτουργούν σε υψηλά επίπεδα ισχύος.Αυτή η υψηλή θερμική αγωγιμότητα διευκολύνει την αποτελεσματική διάχυση της θερμότηταςΗ ανώτερη αποδοτικότητα ψύξης του RO4003C το καθιστά εξαιρετική επιλογή για ενισχυτές ισχύος, μονάδες ραδιοσυχνοτήτων υψηλής ισχύος,και άλλες θερμοευαίσθητες εφαρμογές.

Συμπέρασμα:
Τα υδρογονανθράκη κεραμικά στρώματα RO4003C προσφέρουν μια πληθώρα χαρακτηριστικών και πλεονεκτημάτων που τα καθιστούν την κορυφαία επιλογή για PCB υψηλών επιδόσεων.εξαιρετική θερμική σταθερότηταΤο RO4003C, με την αξιόπιστη και εντυπωσιακή μηχανική αντοχή του, επιτρέπει τον σχεδιασμό και την κατασκευή αξιόπιστων και αποδοτικών ηλεκτρονικών συστημάτων.Η συμβατότητα του με τις διαδικασίες χωρίς μόλυβδο και οι πτυχές αειφορίας ενισχύουν περαιτέρω την ελκυστικότητά του- Είτε σε τηλεπικοινωνίες, αεροδιαστημική, αυτοκινητοβιομηχανία, ή άλλες βιομηχανίες,Η RO4003C δίνει τη δυνατότητα σε μηχανικούς και σχεδιαστές να υπερβαίνουν τα όρια της καινοτομίας και να επιτυγχάνουν πρωτοφανείς επιδόσεις στις εφαρμογές PCB τους.
