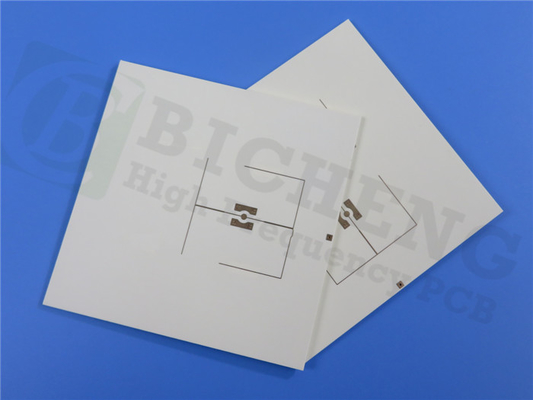

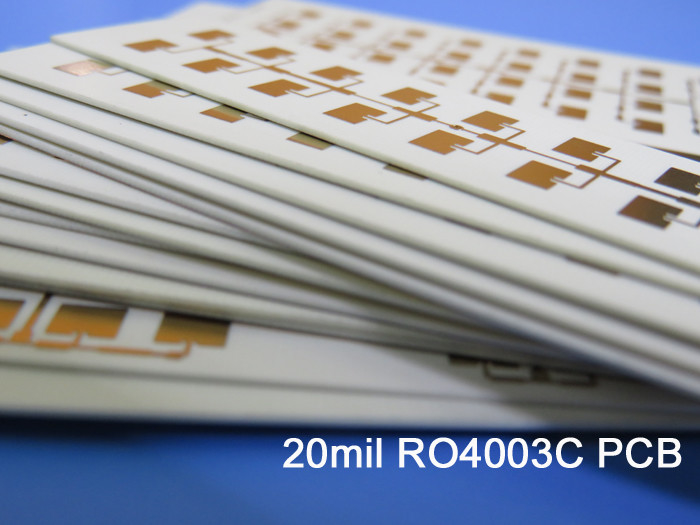

RO4003C μέσω του γεμισμένου PCB χαμηλό DK για τις εφαρμογές RF

RO4003C μέσω του γεμισμένου PCB χαμηλό DK για τις εφαρμογές RF

Λεπτομέρειες
Επισημαίνω:

Χαμηλό DK RF PCB

,

Μέσα από γεμάτο PCB

,

RO4003C RF PCB Board

Περιγραφή προϊόντος

Το σημερινό κοινόχρηστο PCB είναι ένα διάδρομο γεμάτο από ρητίνη και καλυμμένο PCB.Με διαδικασία χωρίς μόλυβδο και εύρος θερμοκρασίας από -40 °C έως +85 °C, αυτό το PCB είναι φιλικό προς το περιβάλλον και μπορεί να λειτουργεί σε ακραίες θερμοκρασίες.



Το PCB έχει διαστάσεις 136 χ 96 χιλιοστά, με πάχος τελικής πλάκας 0,6 χιλιοστά και βάρος χαλκού 2,1 χιλιοστά.Συμπεριλαμβανομένων των 54 διατρυπτικών στρωμάτων, 72 πάνω SMT pads, και 0 κάτω SMT pads.

Με μέγεθος τρύπας 4/4 mils και ελάχιστο μέγεθος τρύπας 0,2 mm, αυτό το PCB παρέχει διασυνδέσεις υψηλής πυκνότητας.



Το PCB είναι κατασκευασμένο χρησιμοποιώντας επιφανειακό φινίρισμα από ηλεκτρολυτικό χρυσό βύθισης νικελίου (ENIG) για βελτιωμένη συγκολλητικότητα και αντοχή στη διάβρωση.Με περιεκτικότητα σε περιεκτικότητα σε θρεπτικό αέριο > 0,5% κατά βάροςΟι τρύπες με τρύπες που καθορίζονται σύμφωνα με το Gerber είναι επικάλυπτες, με τις διπλανές τρύπες να καθορίζουν τις διαστάσεις των τρυπών.



Το PCB πληροί τα πρότυπα IPC-Class-2 και έχει δοκιμαστεί 100% ηλεκτρικά για να εξασφαλιστεί η αξιοπιστία.Με παγκόσμια περιοχή υπηρεσίας, αυτό το PCB είναι τέλειο για ένα ευρύ φάσμα εφαρμογών.



Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Γιατί να προτείνεις το RO4003C;



Το RO4003C διαθέτει διηλεκτρική σταθερά 3,38±0,05 και διηλεκτρική σταθερά σχεδιασμού 3.55Έχει επίσης έναν χαμηλό συντελεστή διάσπασης 0,0027 και 0,0021 σε 10 GHz/23°C και 2,5 GHz/23°C αντίστοιχα,διασφάλιση εξαιρετικής ακεραιότητας σήματοςΕπιπλέον, με θερμικό συντελεστή ε +40 ppm/°C από -50°C έως 150°C, το RO4003C μπορεί να αντέξει ακόμη και τις πιο ακραίες θερμοκρασίες!



Το RO4003C παρέχει πολλά πλεονεκτήματα σε σχέση με άλλα υλικά PCB.καθιστώντας την ιδανική επιλογή για ψηφιακές εφαρμογές υψηλής συχνότητας και υψηλής ταχύτηταςΟ χαμηλός θερμικός συντελεστής ε του καθιστά επίσης κατάλληλο για χρήση σε περιβάλλοντα υψηλών θερμοκρασιών και είναι συμβατός με τις διαδικασίες χωρίς μόλυβδο, καθιστώντας την φιλική προς το περιβάλλον επιλογή.



Ο RO4003C είναι κατάλληλος για ένα ευρύ φάσμα απαιτητικών εφαρμογών, συμπεριλαμβανομένων των εφαρμογών ραδιοσυχνοτήτων / μικροκυμάτων, ψηφιακών εφαρμογών υψηλής ταχύτητας και αεροδιαστημικής και άμυνας.Μπορεί να λειτουργεί ακόμη και σε θερμοκρασίες που κυμαίνονται από -40°C έως +85°C, καθιστώντας το ιδανικό για σκληρά περιβάλλοντα και ακραίες συνθήκες.



Σε σύγκριση με άλλα υλικά PCB, το RO4003C παρέχει ανώτερη υψηλής συχνότητας απόδοση και ακεραιότητα σήματος.Ο χαμηλός θερμικός συντελεστής ε εξασφαλίζει επίσης καλύτερη απόδοση σε περιβάλλοντα υψηλών θερμοκρασιώνΚαι, με την οικονομική του αποτελεσματικότητα, το RO4003C είναι μια δημοφιλής επιλογή για την κατασκευή PCB.



Μην χάσετε το μέλλον του PCB ∙ επιλέξτε το RO4003C για το επόμενο σας έργο!RO4003C είναι σίγουρο να εντυπωσιάσει και να παρέχει τα υψηλής απόδοσης αποτελέσματα που χρειάζεστεΕπικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για το πώς το RO4003C μπορεί να πάει το PCB σας στο επόμενο επίπεδο!



RO4003C μέσω του γεμισμένου PCB χαμηλό DK για τις εφαρμογές RF 0
