Λεπτομέρειες:
|
Υψηλό φως: | Υδρογονανθράκων κεραμικά στρώματα RF πλακέτες PCB,32 ml άκαμπτο PCB,ENEPIG Σκληρό PCB |
---|

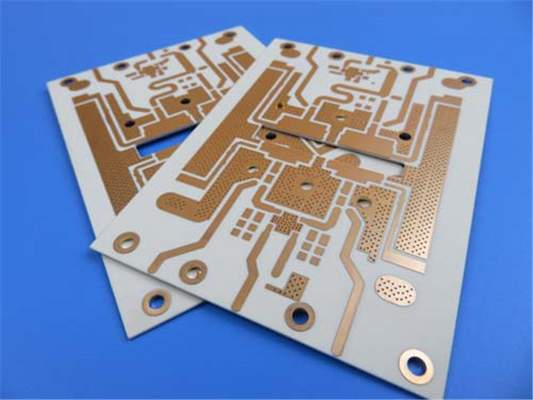

Σήμερα, θα συζητήσουμε την κατασκευή ενός 2 στρωμάτων άκαμπτο PCB χρησιμοποιώντας RO4003C υδρογονάνθρακα κεραμικά στρώματα.
Το υλικό PCB που χρησιμοποιείται σε αυτό το έργο είναι υδρογονανθράκη κεραμικά στρώματα RO4003C. Αυτό το υλικό είναι γνωστό για την υψηλή συχνότητα των επιδόσεων και τη χαμηλή διαλεκτρική απώλεια.Η χρήση αυτού του υλικού στο PCB εξασφαλίζει τη βέλτιστη ποιότητα του σήματος και μειώνει τον θόρυβο και την διασταύρωση μεταξύ των κατασκευαστικών στοιχείωνΕπιπλέον, η διαδικασία χωρίς μόλυβδο που χρησιμοποιείται στην κατασκευή το καθιστά φιλικό προς το περιβάλλον και μπορεί να λειτουργεί σε ευρύ εύρος θερμοκρασιών από -40°C έως +85°C.
Η διαμόρφωση του PCB είναι μια σκληρή πλακέτα δύο στρωμάτων με ένα τελικό βάρος χαλκού 35 μm και στις δύο πλευρές.και η στοίβα έχει βελτιστοποιηθεί για υψηλής συχνότητας απόδοσηΗ χρήση υδρογονανθράκων RO4003C ως διαλεκτικού υλικού εξασφαλίζει ότι το PCB έχει χαμηλή διαλεκτική απώλεια, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.
Οι κατασκευαστικές λεπτομέρειες του PCB έχουν επιλεγεί προσεκτικά για να εξασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία.Το ελάχιστο ίχνος / χώρος είναι 5/6 milsΤο πάχος της τελικής πλάκας είναι 0,9 mm και το βάρος του τελικού Cu είναι 1 ουγγιά (1,4 mils) για όλα τα στρώματα.Το πάχος της επικάλυψης είναι 1 ml.Η επιφάνεια είναι από ηλεκτρικό νικέλιο, ηλεκτρικό παλλάδιο και χρυσό βύθισης (ENEPIG).Δεν υπάρχει μεταξοειδές σε πακέτα συγκόλλησης, και έχει πραγματοποιηθεί 100% ηλεκτρική δοκιμή.
Το PCB έχει συνολικά 95 εξαρτήματα και 112 πλακίδια, με 37 πλακίδια διάσωσης και 75 πλακίδια SMT επάνω.Ο τύπος των σχεδίων που παρέχονται για αυτό το PCB είναι PCBDOC.
Συνεπώς, η κατασκευή ενός σκληρού PCB δύο στρωμάτων με υδρογονανθράκιο RO4003C είναι μια αξιόπιστη και αποτελεσματική λύση για τη σύγχρονη ηλεκτρονική.Η χρήση κεραμικών λαμινισμάτων υδρογονανθράκων RO4003C εξασφαλίζει βέλτιστη ποιότητα σήματος και μειώνει τον θόρυβο και την διασταύρωση μεταξύ των κατασκευαστικών στοιχείωνΗ διαμόρφωση του και οι λεπτομέρειες κατασκευής επιλέγονται προσεκτικά για να εξασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία.Το PCB έχει υποβληθεί σε 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η ποιότητα και η αξιοπιστία τουΤο PCB είναι ιδανικό για εφαρμογές υψηλής συχνότητας και μπορεί να λειτουργήσει σε ένα ευρύ εύρος θερμοκρασιών από -40°C έως +85°C. Εάν υπάρχουν τεχνικά ερωτήματα, μπορείτε να επικοινωνήσετε μαζί μας στο sales10@bichengpcb.com.
Ιδιοκτησία | RO4003C | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.55 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +40 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 4.2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.3 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 11 14 46 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.71 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.79 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 1.05 (6.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | Α/Χ | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
RO4003C Κηραμικά υδρογονάνθρακα για PCB υψηλών επιδόσεων
Το RO4003C είναι ένα υψηλής ποιότητας υδρογονανθράκιο κεραμικό στρώμα που χρησιμοποιείται συνήθως στην κατασκευή πλακών κυκλωμάτων υψηλής συχνότητας (PCB).καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν σταθερή και αξιόπιστη απόδοση σε απαιτητικά περιβάλλονταΑυτό το άρθρο θα ερευνήσει τα βασικά χαρακτηριστικά και τα πλεονεκτήματα του RO4003C, καθώς και τις τυπικές του ιδιότητες.
Δυνατότητα εκπομπής:
Το RO4003C παρουσιάζει χαμηλή και σταθερή διηλεκτρική σταθερά 3,38±0,05 (κατεύθυνση διεργασίας) σε 10 GHz και 23 °C. Αυτή η ιδιότητα εξασφαλίζει συνεπή ακεραιότητα του σήματος και έλεγχο της παρεμπόδισης,το οποίο το καθιστά ιδανικό για εφαρμογές υψηλής συχνότηταςΟ συντελεστής διάσπασης (tan δ) του RO4003C είναι επίσης εντυπωσιακά χαμηλός, μετρώντας 0,0027 σε 10 GHz και 23 °C, γεγονός που συμβάλλει σε χαμηλή απώλεια σήματος και ελάχιστη διασπορά.
Θερμική σταθερότητα και μηχανική αντοχή:
Με θερμικό συντελεστή ε της τάξης των +40 ppm/°C και θερμοκρασία Tg (πετρώματος μετάβασης) άνω των 280°C,Το RO4003C προσφέρει εξαιρετική σταθερότητα διαστάσεων και μπορεί να αντέξει διαδικασίες κατασκευής υψηλών θερμοκρασιώνΔιατηρεί τη μηχανική αντοχή και τις ηλεκτρικές του ιδιότητες σε ευρύ εύρος θερμοκρασιών, από -40°C έως +85°C, εξασφαλίζοντας την αξιόπιστη λειτουργία σε διάφορα περιβάλλοντα.Το μοντέλο ελαστικότητας και η αντοχή του στρώματος παρέχουν δομική ακεραιότητα στο PCB, με τιμές περίπου 19.650 MPa και 139 MPa, αντίστοιχα.
Ηλεκτρικές και επιφανειακές ιδιότητες:
Το RO4003C διαθέτει υψηλή ηλεκτρική αντοχή, μεγέθους 31,2 kV/mm (780 V/mil) σε πάχος 0,51 mm (0,020").Η αντίσταση όγκου 10,7 x 10^10 xn--M-jlb.cm και αντίσταση επιφάνειας 4,2 x 10^9 MΩ καθιστούν το RO4003C εξαιρετικά κατάλληλο για ψηφιακές εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας.
Θερμική διαχείριση:
Για την αποτελεσματική διάχυση της θερμότητας, το RO4003C προσφέρει θερμική αγωγιμότητα 0,71 W/M/oK στους 80 °C.μείωση του κινδύνου θερμικής πίεσης και ενίσχυση της συνολικής αξιοπιστίας του συστήματος.
Συμβατότητα χωρίς μόλυβδο:
Ο RO4003C είναι πλήρως συμβατός με τις διαδικασίες συναρμολόγησης PCB χωρίς μόλυβδο, καθιστώντας τον συμβατό με τους περιβαλλοντικούς κανονισμούς και τα βιομηχανικά πρότυπα.Η συμβατότητα αυτή διασφαλίζει ότι τα ηλεκτρονικά προϊόντα που κατασκευάζονται με τη χρήση του RO4003C πληρούν τις τελευταίες απαιτήσεις και περιορισμούς που σχετίζονται με επικίνδυνες ουσίες.
Πληροφορίες κατασκευής:
Η προδιαγεγραμμένη συσσωρευτική δομή για το άκαμπτο PCB 2 στρώσεων που χρησιμοποιεί το RO4003C περιλαμβάνει 35 μm τελικό χαλκό και στις δύο πλευρές με ένα διηλεκτρικό στρώμα 32 mil RO4003C. Το πάχος του τελικού πλακόνι είναι 0,9 mm,και το τελικό βάρος του χαλκού είναι 1 ουγκιά (1Οι διαστάσεις των PCB είναι 40 mm x 26 mm, με ανοχή +/- 0,15 mm. Το ελάχιστο πλάτος και η απόσταση των ίχνων είναι 5/6 mils και το ελάχιστο μέγεθος τρύπας είναι 0,3 mm.Η επιφάνεια δεν έχει τυφλή ή θαμμένη οδούς.
Τελεία επιφάνειας και κάλυψη:
Το επιφανειακό φινίρισμα που επιλέχθηκε για αυτό το PCB είναι το ηλεκτρικό νικέλιο, το ηλεκτρικό παλλάδιο και το χρυσό εμβάπτισης (ENEPIG).διασφάλιση αξιόπιστων συνδέσεων συγκόλλησηςΤο PCB δεν έχει επάνω ή κάτω μεταξοειδές ή μάσκα συγκόλλησης, και δεν υπάρχει μεταξοειδές στα πλαίσια συγκόλλησης.
Διασφάλιση ποιότητας:
Για να διασφαλιστεί η αξιοπιστία και η λειτουργικότητα του PCB, διενεργείται ηλεκτρική δοκιμή 100%, με την οποία επαληθεύεται η συνδεσιμότητα και η ορθή λειτουργία του κυκλώματος.Αυτή η ολοκληρωμένη διαδικασία δοκιμών βοηθά στην αναγνώριση τυχόν δυνητικών ελαττωμάτων κατασκευής και διασφαλίζει ότι το τελικό προϊόν πληροί τις επιθυμητές προδιαγραφές.
Συμπέρασμα:
Τα υδρογονανθράκη κεραμικά στρώματα RO4003C, με τις εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές τους ιδιότητες, αποτελούν εξαιρετική επιλογή για εφαρμογές PCB υψηλής συχνότητας και υψηλών επιδόσεων.Η χαμηλή διηλεκτρική σταθερά τουςΗ σταθερή ακεραιότητα του σήματος και η συμβατότητα με διαδικασίες χωρίς μόλυβδο τα καθιστούν κατάλληλα για ένα ευρύ φάσμα βιομηχανιών.Η RO4003C επιτρέπει την ανάπτυξη αξιόπιστων και αποδοτικών ηλεκτρονικών προϊόντων.
Για περαιτέρω τεχνικές ερωτήσεις ή για να εξερευνήσετε τη χρήση του RO4003C στο συγκεκριμένο έργο PCB σας, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.
