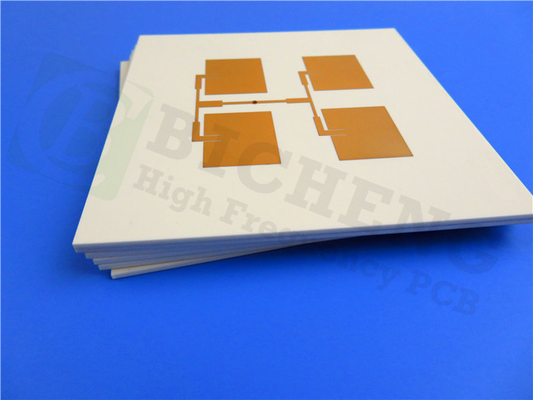

Πολυστρώμα Rogers 3003 Blind Via PCB Immersion Χρυσή επιχρίστωση

Παρουσιάζουμε την τελευταία μας προσθήκη στον κόσμο των κυκλωτικών πλακίδων (PCBs), ένα πρόσφατα παραγόμενο PCB που συνδυάζει προηγμένη τεχνολογία, αξιόπιστη απόδοση και παγκόσμια διαθεσιμότητα.Κατασκευάστηκε με ακρίβεια και ποιότητα στο μυαλόΑς ρίξουμε μια ματιά στις βασικές λεπτομέρειες αυτού του εντυπωσιακού PCB.

Υλικό PCB και συσσωρευτές:

Το θεμέλιο αυτού του PCB βρίσκεται στα υψηλής ποιότητας Rogers RO3003 κεραμικά γεμάτα σύνθετα PTFE. Με διηλεκτρική σταθερά 3,0 στα 10 GHz και συντελεστή διάσπασης 0,001 στα 10 GHz,Το υλικό αυτό εξασφαλίζει τη βέλτιστη ακεραιότητα του σήματος και την αποτελεσματική μετάδοση του σήματος.Το PCB λειτουργεί άψογα σε εύρος θερμοκρασίας από -40°C έως +85°C, καθιστώντας το κατάλληλο για διάφορες περιβαλλοντικές συνθήκες.

Αυτό το 8 στρώματα άκαμπτο PCB διαθέτει μια σχολαστική διαμόρφωση στοιβάσεων που βελτιώνει την απόδοσή του.Δύναμη: 127 mmΤο Bondply 2929, με πάχος 0,076 mm, παρέχει σταθερότητα και ενίσχυση μεταξύ των στρωμάτων χαλκού και των υποστρωμάτων.

Πληροφορίες κατασκευής και προδιαγραφές:

Το νέο PCB έρχεται με ακριβείς κατασκευαστικές λεπτομέρειες και προδιαγραφές για να ανταποκριθεί στις απαιτήσεις του έργου σας.διασφάλιση ακριβούς προσαρμογήςΤο ελάχιστο ίχνος / χώρος είναι 4/4 mils, επιτρέποντας περίπλοκα σχέδια κυκλωμάτων, ενώ το ελάχιστο μέγεθος τρύπας είναι 0,4 mm.

Με τυφλό διάδρομο στα στρώματα L5-L8, αυτό το PCB προσφέρει μεγαλύτερη ευελιξία στη δρομολόγηση και τη διασύνδεση.7 ml) για τα εσωτερικά στρώματα και 1 oz (1Το πάχος της επικάλυψης διαδρόμου είναι 1 mil, εξασφαλίζοντας αξιόπιστες ηλεκτρικές συνδέσεις.

Για την προστασία του PCB και τη βελτίωση της μακροζωίας του, είναι φτιαγμένο με χρυσό βύθισης, παρέχοντας εξαιρετική αντοχή στη διάβρωση και τη δυνατότητα συγκόλλησης.παρέχοντας σαφή επισήμανση και ταυτοποίησηΟι πράσινες μάσκες συγκόλλησης από πάνω και από κάτω προσφέρουν αξιόπιστη προστασία από περιβαλλοντικούς παράγοντες, εξασφαλίζοντας παράλληλα αποτελεσματική συγκόλληση.

QΠροδιαγραφές ποιότητας και διαθεσιμότητα:

Αυτό το νεοεφοδιασμένο PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, που εγγυάται υψηλής ποιότητας κατασκευή και αξιόπιστη απόδοση.διασφάλιση ότι κάθε πτυχή της λειτουργικότητάς της εξετάζεται διεξοδικά και πληροί τα υψηλότερα πρότυπα της βιομηχανίας.

Για περισσότερες πληροφορίες ή για να συζητήσετε τις ειδικές σας απαιτήσεις, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.

Συμπερασματικά, το νέο μας PCB συνδυάζει προηγμένη τεχνολογία, σχολαστική κατασκευή και τήρηση των προτύπων ποιότητας.Αυτό το PCB είναι έτοιμο να ενισχύσει τα ηλεκτρονικά σας έργα και να ανταποκριθεί στις απαιτήσεις της σημερινής ταχέως εξελισσόμενης βιομηχανίας..

Βαθιά κατάδυση στο RO3003: Ένα ευέλικτο υλικό PCB για εφαρμογές υψηλής συχνότητας

Εισαγωγή:
RO3003, ένα σύνθετο PTFE γεμάτο κεραμικά,έχει κερδίσει σημαντική έλξη στον κόσμο των πλακών κυκλωμάτων (PCB) λόγω των εξαιρετικών ιδιοτήτων και της καταλληλότητας για εφαρμογές υψηλής συχνότηταςΣε αυτό το άρθρο θα εξερευνήσουμε τις διάφορες πτυχές του RO3003 και θα ερευνήσουμε τα πλεονεκτήματα, τις κατασκευαστικές λεπτομέρειες και τα χαρακτηριστικά της απόδοσης.,Θα ανακαλύψουμε γιατί το RO3003 είναι η κορυφαία επιλογή για απαιτητικά ηλεκτρονικά έργα.

RO3003: Αποκάλυψη των βασικών ιδιοτήτων υλικού PCB υψηλών επιδόσεων

Το RO3003 είναι γνωστό για τις εξαιρετικές διηλεκτρικές του ιδιότητες, καθιστώντας το ιδανικό υλικό για εφαρμογές υψηλής συχνότητας.04 (σύμφωνα με τη διαδικασία) και 3 (σύμφωνα με το σχέδιο) στις 10 GHzΤο RO3003 εξασφαλίζει ανώτερη ακεραιότητα σήματος και ελάχιστη απώλεια.

Σταθερότητα θερμοκρασίας και ακρίβεια διαστάσεων

Ένα από τα χαρακτηριστικά του RO3003 είναι η αξιοσημείωτη θερμική του σταθερότητα.Το RO3003 διατηρεί τις επιδόσεις του ακόμη και σε ακραίες θερμοκρασίεςΕπιπλέον, η εξαιρετική σταθερότητα των διαστάσεων του, με διακύμανση μόλις 0,06 mm/m (X) και 0,07 mm/m (Y) υπό συνθήκες COND A, εγγυάται ακριβή και αξιόπιστη κατασκευή PCB.

Ηλεκτρική και μηχανική απόδοση

Το RO3003 παρουσιάζει εντυπωσιακές ηλεκτρικές ιδιότητες, συμπεριλαμβανομένης της αντίστασης όγκου και της αντίστασης επιφάνειας 10^7 xn--M-jlb.cm και 10^7 MΩ, αντίστοιχα, υπό συνθήκες COND A.Αυτό εξασφαλίζει εξαιρετική μόνωση και αποτρέπει τις ροές διαρροήςΕπιπλέον, το υψηλό μοντέλο ελαστικότητας του, με τιμές 930 MPa (X) και 823 MPa (Y) σε θερμοκρασία 23°C, ενισχύει τη δομική ακεραιότητα των PCB που κατασκευάζονται με RO3003.

Αξιοπιστία και περιβαλλοντική ανθεκτικότητα

Όταν πρόκειται για την περιβαλλοντική ανθεκτικότητα, το RO3003 ξεχωρίζει.Η θερμική αγωγιμότητα του υλικού είναι 0.5 W/M/K σε θερμοκρασία 50 °C διευκολύνει την αποτελεσματική διάχυση της θερμότητας, αποτρέποντας τη θερμική πίεση και εξασφαλίζοντας βέλτιστες επιδόσεις.

Πρότυπα συμβατότητας και ασφάλειας

Το RO3003 έχει σχεδιαστεί για να ανταποκρίνεται σε αυστηρά πρότυπα ποιότητας. Έχει συντελεστή θερμικής διαστολής 17 ppm/°C (X), 16 ppm/°C (Y) και 25 ppm/°C (Z) στους 23°C/50% RH, σύμφωνα με το IPC-TM-650 2.4.4.1Επιπλέον, το RO3003 είναι συμβατό με τη διαδικασία χωρίς μόλυβδο, ευθυγραμμίζοντας με τις απαιτήσεις της βιομηχανίας και τους περιβαλλοντικούς κανονισμούς.Το υλικό παρουσιάζει επίσης εξαιρετική ανθεκτικότητα σε φλεγμονή, με βαθμολογία V-0 σύμφωνα με τα πρότυπα UL 94.

Συμπεράσματα

Το RO3003 ξεχωρίζει ως ένα ευέλικτο και υψηλής απόδοσης υλικό PCB που έχει σχεδιαστεί ειδικά για εφαρμογές υψηλής συχνότητας.διαμετρική ακρίβειαΕίτε πρόκειται για τηλεπικοινωνίες, αεροδιαστημικές, ή εφαρμογές δεδομένων υψηλής ταχύτητας,Το RO3003 παρέχει αξιόπιστη και αποδοτική απόδοσηΜε την συμβατότητα του με διαδικασίες χωρίς μόλυβδο και τη συμμόρφωση με τα πρότυπα ασφάλειας, ο RO3003 εξασφαλίζει την ποιότητα και τη συμμόρφωση.Αγκαλιάστε τη δύναμη του RO3003 και ξεκλειδώστε το πλήρες δυναμικό των έργων υψηλής συχνότητας σας.
