60mil Rogers RO4003C High TG 2 στρώσεις άκαμπτο PCB με 2oz χαλκό

Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

ΠΧΔ 2 στρώματος χαλκού

,

Υψηλό TG 2 στρώμα άκαμπτο PCB

,

60mil Ακατάστατη πλακέτα PCB RF

Είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε το νέο μας PCB, ένα υψηλής ποιότητας 2 στρώσεων άκαμπτο πλάνο κατασκευασμένο με υλικό υαλοπίνακα Rogers RO4003C υδροκαρβονικό κεραμικό.Αυτό το PCB έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτητικές απαιτήσεις διαφόρων ηλεκτρονικών εφαρμογών, εξασφαλίζοντας αξιόπιστες επιδόσεις και εξαιρετική αντοχή.



Με διαμετρική σταθερά (DK) 3,38 και θερμοκρασία γυάλινης μετάβασης (Tg) άνω των 280°C, το PCB μας παρέχει εξαιρετική ακεραιότητα σήματος και θερμική σταθερότητα.καθιστώντας το κατάλληλο για ένα ευρύ φάσμα περιβάλλοντων λειτουργίαςΜπορεί να λειτουργεί άψογα σε θερμοκρασία από -40°C έως +85°C, εξασφαλίζοντας σταθερή απόδοση ακόμη και σε ακραίες συνθήκες.



Οι κατασκευαστικές λεπτομέρειες του PCB έχουν σχεδιαστεί προσεκτικά για να ανταποκρίνονται στα υψηλότερα πρότυπα.διασφάλιση ακριβούς και ακριβούς τοποθέτησηςΤο πάχος του υποστρώματος 1,524 mm παρέχει δομική ακεραιότητα και αντοχή.



Για βέλτιστη αγωγιμότητα, το PCB διαθέτει στρώματα χαλκού πάχους 70μm και στις δύο πλευρές.Τα εξωτερικά στρώματα έχουν βάρος χαλκού 2oz (2.8 mils), παρέχοντας αυξημένη ικανότητα ρεύματος.

Για να εξασφαλιστεί αξιόπιστη διασύνδεση, το PCB προσφέρει ελάχιστο ίχνος / χώρο 4/4 mils, επιτρέποντας περίπλοκα και συμπαγή σχέδια κυκλωμάτων.35mm επιτρέπει την ακριβή τοποθέτηση των εξαρτημάτων και την αποτελεσματική διαδρομήΕπιπλέον, το πάχος της επικάλυψης μέσω 25,4μm μεγιστοποιεί την αγωγιμότητα και την ακεραιότητα του σήματος.



Το PCB είναι φτιαγμένο με επιφάνεια χρυσού βύθισης, παρέχοντας εξαιρετική συγκόλληση, αντοχή στη διάβρωση και μια ομαλή επιφάνεια για την τοποθέτηση των εξαρτημάτων.Οι άνω και κάτω μάσκες συγκόλλησης είναι πράσινες., παρέχοντας ένα οπτικά ελκυστικό και προστατευτικό στρώμα για το PCB.



Το PCB υποβάλλεται σε αυστηρές δοκιμές ποιότητας για να ανταποκρίνεται στα πρότυπα IPC-Class-2, εξασφαλίζοντας εξαιρετική αξιοπιστία και απόδοση.διασφάλιση της λειτουργικότητάς του.



Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω βοήθεια, επικοινωνήστε με την Ivy στο sales10@bichengpcb.comΕίμαστε αφοσιωμένοι στην παροχή εξαιρετικής υποστήριξης πελατών και διασφαλίζουμε ότι οι ανάγκες σας PCB ικανοποιούνται με τη μέγιστη ικανοποίηση.



Επιλέξτε την υψηλής ποιότητας Rogers RO4003C 2 στρώσεων άκαμπτο PCB για τα ηλεκτρονικά σας έργα και να βιώσετε ανώτερη απόδοση, αξιοπιστία και ακρίβεια.



Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



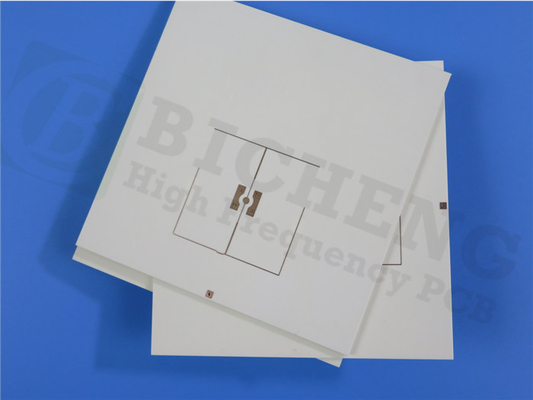

60mil Rogers RO4003C High TG 2 στρώσεις άκαμπτο PCB με 2oz χαλκό 0


Υψηλής ποιότητας Rogers RO4003C 2 στρώσεων άκαμπτο PCB: Ανώτερη απόδοση και αξιοπιστία



Το Rogers RO4003C 2 στρώματα άκαμπτο PCB είναι μια προηγμένη ηλεκτρονική λύση που συνδυάζει υλικά υψηλής ποιότητας και προηγμένες τεχνικές κατασκευής για να προσφέρει ανώτερη απόδοση και αξιοπιστία.Με τις εξαιρετικές διηλεκτρικές του ιδιότητες και το ανθεκτικό σχεδιασμό, αυτό το PCB είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των κυκλωμάτων υψηλής συχνότητας, τηλεπικοινωνιών, αεροδιαστημικής, και πολλά άλλα.



Με διηλεκτρική σταθερά (εΔ) 3,38±0.05, το RO4003C εξασφαλίζει αξιόπιστη μετάδοση σήματος και ελάχιστη απώλεια, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας.55 στην περιοχή συχνοτήτων 8 έως 40 GHzΑυτό επιτρέπει τον ακριβή έλεγχο και τη βελτιστοποίηση της ακεραιότητας του σήματος σε ένα ευρύ φάσμα συχνοτήτων.



Με χαμηλό συντελεστή διάσπασης (tan, δ) 0,0027 στα 10 GHz/23°C και 0,0021 στα 2,5 GHz/23°C, ο RO4003C ελαχιστοποιεί την απώλεια ενέργειας και εξασφαλίζει αποτελεσματική παροχή ενέργειας.Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό σε ψηφιακές εφαρμογές υψηλής ταχύτητας και RF όπου η ακρίβεια και η αξιοπιστία του σήματος είναι πρωταρχικής σημασίας.



Το PCB προσφέρει εξαιρετική θερμική σταθερότητα, χάρη στον υψηλό θερμικό συντελεστή ε (+40 ppm/°C) σε ευρύ εύρος θερμοκρασιών (-50°C έως 150°C).Αυτό επιτρέπει στο PCB να διατηρεί τις ηλεκτρικές του ιδιότητες ακόμη και σε δύσκολες συνθήκες λειτουργίαςΕπιπλέον, ο RO4003C παρουσιάζει υψηλή ηλεκτρική αντοχή 31,2 Kv/mm (780 V/mil) σε πάχος 0,51 mm (0,020"), εξασφαλίζοντας αξιόπιστη μόνωση και προστασία από ηλεκτρικές βλάβες.



Από μηχανική άποψη, το PCB RO4003C παρουσιάζει εντυπωσιακή αντοχή στη τράβηξη και μεταβλητότητα, με τιμές 139 MPa (20,2 ksi) και 19,650 MPa (2,850 ksi) στην κατεύθυνση X, και 100 MPa (14,5 ksi) και 19,0 MPa (2,550 ksi) στην κατεύθυνση X.450 MPa (2Αυτό το καθιστά εξαιρετικά ανθεκτικό σε μηχανικές πιέσεις και εξασφαλίζει μακροχρόνια δομική ακεραιότητα.



Η σταθερότητα των διαστάσεων του PCB RO4003C είναι εξαιρετική, με ελάχιστη μεταβολή μικρότερη από 0,3 mm/m (mil/inch) μετά την χαρακτική και την έκθεση σε θερμοκρασίες έως 150 °C.Αυτό εξασφαλίζει σταθερή απόδοση και αξιόπιστη διασύνδεση ακόμη και υπό θερμική πίεση.



Το PCB παρουσιάζει συντελεστή θερμικής διαστολής (CTE) 11 ppm/°C (κατεύθυνση X), 14 ppm/°C (κατεύθυνση Y) και 46 ppm/°C (κατεύθυνση Z) σε εύρος θερμοκρασίας από -55°C έως 288°C.Αυτό το προφίλ CTE επιτρέπει τη συμβατότητα με διάφορα εξαρτήματα και εξασφαλίζει ελάχιστη πίεση στις συνδέσεις και τις διασυνδέσεις συγκόλλησης.



Με θερμοκρασία μεταφοράς γυαλιού (Tg) μεγαλύτερη των 280 °C, το PCB RO4003C προσφέρει εξαιρετική θερμική αντοχή,που του επιτρέπει να αντέχει σε περιβάλλον υψηλών θερμοκρασιών χωρίς να θέτει σε κίνδυνο τις επιδόσειςΕπιπλέον, παρουσιάζει θερμοκρασία αποσύνθεσης (Td) 425°C, εξασφαλίζοντας σταθερότητα κατά τη διάρκεια των διαδικασιών συγκόλλησης και συναρμολόγησης.



Το PCB RO4003C διαθέτει θερμική αγωγιμότητα 0,71 W/M/oK στους 80 °C, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας και εξασφαλίζοντας βέλτιστες επιδόσεις υπό απαιτητικές θερμικές συνθήκες.Αυτό είναι ιδιαίτερα κρίσιμο σε εφαρμογές όπου η διαχείριση της θερμότητας είναι απαραίτητη για αξιόπιστη λειτουργία.



Το PCB μπορεί να ανταποκριθεί στα υψηλότερα πρότυπα ποιότητας, το PCB είναι συμβατό με τη διαδικασία χωρίς μόλυβδο, καθιστώντας το φιλικό προς το περιβάλλον και συμβατό με τους κανονισμούς της βιομηχανίας.Επίσης, έχει εξαιρετική αντοχή στην υγρασία., με ποσοστό απορρόφησης υγρασίας μόλις 0,06% μετά από 48 ώρες βύθισης σε θερμοκρασία 50°C.



Με πυκνότητα 1,79 gm/cm3, το RO4003C PCB προσφέρει μια ισορροπία μεταξύ ανθεκτικότητας και ευελιξίας.διασφάλιση βέλτιστης απόδοσης χωρίς να θίγεται το συνολικό βάρος και το μέγεθος του ηλεκτρονικού συστήματος.



Η αντοχή του χαλκού στο φλοιό του PCB είναι εντυπωσιακή, με τιμή 1,05 N/mm (6,0 pli) μετά από πλωτή συγκόλληση χρησιμοποιώντας 1 oz.



Το RO4003C PCB πληροί τα πρότυπα εύφλεκτης ικανότητας UL 94, παρέχοντας γαλήνη όσον αφορά την ασφάλεια και την αντοχή στη φωτιά.



Συμπερασματικά, το Rogers RO4003C 2 στρώσεων άκαμπτο PCB είναι μια αξιόπιστη και υψηλής απόδοσης λύση για διάφορες ηλεκτρονικές εφαρμογές.
