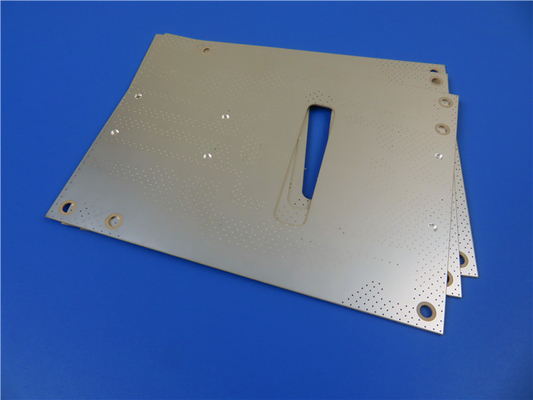

Rogers AD250 1.524mm 2 στρώματα άκαμπτο PCB χωρίς μάσκα συγκόλλησης

Απολαύστε εξαιρετικές επιδόσεις και αξιοπιστία με το πρόσφατα προμηθευμένο 2 στρώματα άκαμπτο PCB, που διαθέτει το πρωτοποριακό υλικό Rogers AD250 PTFE και κεραμικό γεμισμένο σύνθετο.Σχεδιασμένο για να ανταποκρίνεται στα υψηλότερα πρότυπα, αυτό το PCB προσφέρει ανώτερες ηλεκτρικές ιδιότητες και αντοχή σε θερμοκρασίες, καθιστώντας το ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.

Βασικά χαρακτηριστικά:

Υλικό PCB:

Rogers AD250 PTFE και κεραμικό γεμάτο σύνθετο με διηλεκτρική σταθερά 2,5 στα 10 GHz/23°C.
Εξαιρετικά χαμηλός συντελεστής διάσπασης 0,0014 σε 10 GHz/23°C.
Εξαιρετική θερμική σταθερότητα με Td μεγαλύτερη από 500 °C.
Αξιόπιστη λειτουργία σε θερμοκρασίες από -40°C έως +85°C.

Συγκέντρωση:
Δυστυχώς, δεν είναι δυνατόν να υπάρξει μεγαλύτερη διαφορά μεταξύ των διαφόρων τύπων PCB.
στρώμα χαλκού 1 με πάχος 35 μm.
Υποστρώμα Rogers AD250 με πάχος 1.524 mm.
στρώμα χαλκού 2 με πάχος 35 μm.

Πληροφορίες κατασκευής:
Διάμετροι πίνακα: 124,05 mm x 60,61 mm, διαθέσιμο σε 5PCS και 3 τύπους.
Ελάχιστο ίχνος / χώρος: 4,5/5 mils για ακριβή κυκλώματα.
Ελάχιστο μέγεθος τρύπας: 0,35 mm για ευέλικτη ενσωμάτωση συστατικών.
Χωρίς τυφλούς διαδρόμους για απλοποιημένη συναρμολόγηση.
Τελειωμένο πάχος πλάκας 1,6 mm για αντοχή.
Εξωτερικά στρώματα με βάρος 1 ουγκιάς (1,4 ml) τελικού Cu.
Μέσω πάχους επικάλυψης 20 μm για αξιόπιστες συνδέσεις.
Τελική επιφάνεια από κασσίτερο με βύθιση για βελτιωμένη συγκολλητικότητα.
Πράσινη μάσκα για πρόσθετη προστασία.
Χωρίς μάσκα για ευελιξία.
100% Ηλεκτρική δοκιμή πριν από την αποστολή για βέλτιστη απόδοση.

Στατιστικές PCB:
Συστατικά: 106 για ολοκληρωμένη λειτουργικότητα.
Συνολικά Pads: 186 για την τοποθέτηση ευπροσάρμοστων εξαρτημάτων.
Μέσα από τις τρύπες: 144 για αξιόπιστες συνδέσεις.
Πάνω πλακέτες SMT: 32 για στοιχεία επιφανειακής τοποθέτησης.
Βόρειες πλακέτες SMT: 10 για στοιχεία επιφανειακής τοποθέτησης.
Δρόμους: 177 για αποτελεσματική διαδρομή σήματος.
Δίκτυα: 14 για απρόσκοπτη σύνδεση.

Μορφή σχεδίου: Gerber RS-274-X για συμβατότητα και ευκολία χρήσης.

Δικαιούμενο πρότυπο: συμμορφούμενο με την IPC-Class-2 για την κορυφαία ποιότητα στον κλάδο.

Διαθεσιμότητα: Το PCB μας είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα για τους πελάτες σε παγκόσμιο επίπεδο.

Εισαγωγή του AD250 PTFE και του κεραμικού PCB

Το AD250 PTFE και το Ceramic Filled Composite PCB μας θέτει ένα νέο πρότυπο στην απόδοση και την αξιοπιστία, επαναστατώντας τον κόσμο της τεχνολογίας των κυκλωτικών πλακών.Με τα προηγμένα χαρακτηριστικά του και την προηγμένη σχεδίασηΑς ρίξουμε μια ματιά στις προδιαγραφές και τις δυνατότητες του AD250 PCB.

Ασύγκριτη Ηλεκτρική Απόδοση:

Το AD250 PCB παρουσιάζει ένα εντυπωσιακό σύνολο ηλεκτρικών ιδιοτήτων, εξασφαλίζοντας βέλτιστη ακεραιότητα και μετάδοση σήματος.διατηρεί σταθερή απόδοση ακόμη και σε εφαρμογές υψηλής συχνότηταςΟι αντανάκλαστοι τόνοι στα 1900 MHz παρουσιάζουν αξιοσημείωτη βαθμολογία PIM -159 dBc (30mil/60mil), γεγονός που δείχνει εξαιρετική σαφήνεια του σήματος και ελάχιστες παρεμβολές.Η σανίδα δείχνει ανώτερη ηλεκτρική αντοχή., με τάση διάσπασης που υπερβαίνει τα 40 kV.

Θερμική σταθερότητα και αξιοπιστία:
Το AD250 PCB έχει σχεδιαστεί για να αντέχει σε ακραίες θερμοκρασίες και διαθέτει εξαιρετικές θερμικές ιδιότητες.διασφάλιση εξαιρετικής αντοχής ακόμη και σε απαιτητικά περιβάλλονταΟ συντελεστής θερμικής διαστολής παραμένει εντός αποδεκτών ορίων, με τιμές 47 ppm/°C (άξονας x), 29 ppm/°C (άξονας y) και 196 ppm/°C (άξονας z) σε εύρος θερμοκρασίας από -55 °C έως 288 °C.Επιπλέον, το PCB παρουσιάζει θερμική αγωγιμότητα 0,33 W/mK προς την κατεύθυνση του άξονα z, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας.

Αξιόπιστη μηχανική αντοχή:
Το AD250 PCB ξεχωρίζει σε μηχανικές επιδόσεις, παρέχοντας ανθεκτικότητα και σταθερότητα.αντέχει στις δυνάμεις κάμψης και διατηρεί τη δομική ακεραιότηταΤο PCB παρουσιάζει εντυπωσιακή αντοχή σε εφελκυσμό, με τιμές 6,0 MPa (MD) και 5,6 MPa (CMD), εξασφαλίζοντας αντοχή στις δυνάμεις έλξης.το εύκαμπτο μοντέλο 885 MPa (MD) και 778 MPa (CMD) ενισχύει περαιτέρω τη μηχανική σταθερότητα της πλακέτας.

Εξαιρετική σταθερότητα διαστάσεων:
Η διατήρηση των ακριβών διαστάσεων είναι ζωτικής σημασίας για τη βέλτιστη απόδοση της πλακέτας κυκλωμάτων.Μετά τις διαδικασίες χαλύβδευσης και ψησίματος, διατηρεί σταθερότητα διαστάσεων με μόνο 0,02 mils / inch (MD) και 0,06 mils / inch (CMD) αλλαγής, εξασφαλίζοντας συνεπή και ακριβή κυκλώματα.

Ανθεκτικό στη φλόγα και ανθεκτικό στη υγρασία:
Το AD250 PCB συμμορφώνεται με την κατηγορία φλεγμονώδους ικανότητας V-0, καθιστώντας το εξαιρετικά ανθεκτικό στην καύση και συμβάλλοντας στη συνολική ασφάλεια.η σανίδα αποδεικνύει εξαιρετική αντοχή σε θέματα που σχετίζονται με την υγρασία, εξασφαλίζοντας αξιόπιστη λειτουργία ακόμη και σε υγρό περιβάλλον.

Ποιότητα και συμβατότητα:
Συμμορφούμενο με τα πρότυπα IPC-Class-2, το AD250 PCB εγγυάται υψηλής ποιότητας κατασκευή και τήρηση των βιομηχανικών προτύπων.παρέχοντας συμβατότητα και ευκολία χρήσηςΠριν από την αποστολή, κάθε πλακέτο υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100%, εξασφαλίζοντας τη βέλτιστη λειτουργικότητα και αξιοπιστία.

Παγκόσμια διαθεσιμότητα και υποστήριξη:
Το AD250 PCB είναι διαθέσιμο σε όλο τον κόσμο, επιτρέποντας στους πελάτες από διάφορες περιοχές να επωφεληθούν από τα εξαιρετικά χαρακτηριστικά του.Με επικεφαλής την Ivy στο sales10@bichengpcb.com, είναι έτοιμος να παρέχει ολοκληρωμένη υποστήριξη και να ανταποκριθεί στις ειδικές σας ανάγκες.

Συμπερασματικά, το AD250 PTFE and Ceramic Filled Composite PCB θέτει ένα νέο σημείο αναφοράς όσον αφορά τις επιδόσεις, την αξιοπιστία και τη θερμική σταθερότητα.,Εμπιστευτείτε το AD250 PCB για να προσφέρει απαράμιλλη απόδοση και να εξασφαλίσει την επιτυχία του επόμενου ηλεκτρονικού σας έργου.
