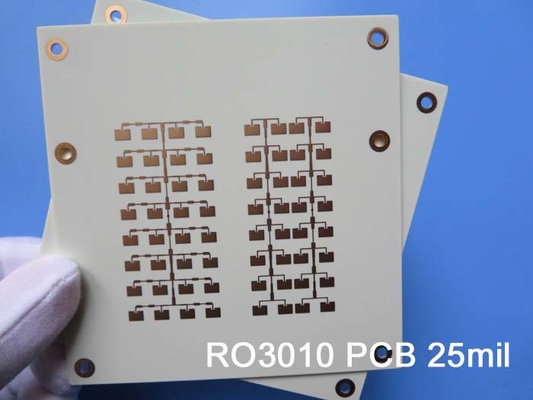

HASL 2-στρώμα Rogers RO3010 Κηραμικά γεμάτα PTFE PCB 35uM Χαλκό

Χαίρομαι που είμαι εδώ για να σας παρουσιάσω το πρόσφατα προμηθευμένο 2-στρώμα Rogers RO3010 κεραμικό γεμάτο PCB PTFE.Αυτό το PCB προορίζεται να ανυψώσει τα ηλεκτρονικά σας έργαΑς ερευνήσουμε λεπτομερώς αυτό το πρωτοποριακό προϊόν.

Ακατάλληλες ιδιότητες υλικού:
Το PCB είναι κατασκευασμένο από κεραμικά γεμάτα σύνθετα PTFE Rogers RO3010, γνωστά για τις ανώτερες επιδόσεις τους.εξασφαλίζει εξαιρετική ακεραιότητα σήματος και ελάχιστη απώλεια σήματοςΟ χαμηλός συντελεστής διάσπασης 0,0022 σε 10 GHz και 23°C εγγυάται αποτελεσματική μετάδοση ενέργειας.με θερμοκρασία αποσύνθεσης (Td) άνω των 500°C, επιτρέποντάς του να αντέχει σε ακραίες θερμοκρασίες.

Δύο στρώσεις:
Το PCB μας διαθέτει μια διαμόρφωση 2 στρωμάτων, προσφέροντας ευελιξία και ευκολία χρήσης.635 mmΤο στρώμα χαλκού 2 έχει επίσης πάχος 35 μm, εξασφαλίζοντας αξιόπιστη ηλεκτρική αγωγιμότητα.

Λεπτομέρειες κατασκευής:
Οι διαστάσεις της πλακέτας είναι 98,38 mm x 70 mm και για τους δύο τύπους, με αυστηρή ανοχή +/- 0,15 mm, εξασφαλίζοντας ακριβή τοποθέτηση.Επιτρέπουν πολύπλοκες διαταγές κυκλωμάτωνΤο μέγεθος της τρύπας είναι 0,4 mm. Το πάχος της τελικής πλάκας είναι 0,7 mm, παρέχοντας ένα λεπτό και ελαφρύ προφίλ.4 ml) εξωτερική στρώση με βάρος χαλκού και πάχος 20 μm μέσω επικάλυψηςΤο φινίρισμα της επιφάνειας είναι επίπεδο συγκόλλησης θερμού αέρα (HASL), εξασφαλίζοντας αξιόπιστες συνδέσεις συγκόλλησης.

Πλήρεις στατιστικές:
Το PCB διαθέτει εντυπωσιακά στατιστικά στοιχεία, συμπεριλαμβανομένων 51 εξαρτημάτων και συνολικά 67 pads.η πλακέτα επιτρέπει αποτελεσματική δρομολόγηση και συνδεσιμότητα σήματοςΤο PCB ενσωματώνει 6 δίκτυα, εξασφαλίζοντας την απρόσκοπτη ενσωμάτωση με άλλα στοιχεία κυκλώματος.

Βιομηχανικά πρότυπα και παγκόσμια διαθεσιμότητα:
Το PCB μας συμμορφώνεται με τα πρότυπα IPC-Class-2, που εγγυώνται υψηλής ποιότητας κατασκευή και συμμόρφωση με τα βιομηχανικά πρότυπα.διασφάλιση συμβατότητας και ευκολίας χρήσηςΜε την παγκόσμια διαθεσιμότητα, οι πελάτες από όλες τις περιοχές μπορούν να επωφεληθούν από αυτό το εξαιρετικό προϊόν.

Επικοινωνήστε μαζί μας για τεχνική υποστήριξη:
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, η εξειδικευμένη ομάδα μας, με επικεφαλής την Ivy, είναι έτοιμη να παρέχει ολοκληρωμένη υποστήριξη.Και θα χαρούμε να σας βοηθήσουμε..

Συμπερασματικά, η πρόσφατα παραδοθείσα 2 στρώσεις Rogers RO3010 κεραμική γεμάτη PCB PTFE είναι η τέλεια λύση για τα ηλεκτρονικά σας έργα.ακριβείς λεπτομέρειες κατασκευήςΠιστέψτε σε αυτό το προηγμένο PCB για να φέρετε τα ηλεκτρονικά σας έργα στη ζωή.

Εισαγωγή RO3010: Το προηγμένο υλικό PCB PTFE γεμάτο κεραμικά

Όταν πρόκειται για υλικά υψηλών επιδόσεων PCB, τα κεραμικά γεμάτα σύνθετα PTFE RO3010 από την Rogers Corporation είναι ένα πραγματικό παιχνίδι-αλλαγή.Το RO3010 προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητεςΓια να κατανοήσουμε τα εξαιρετικά χαρακτηριστικά και τα πλεονεκτήματά του, ας ερευνήσουμε το δελτίο δεδομένων του RO3010.

Αδιαμφισβήτητη διηλεκτρική απόδοση:

Το RO3010 διαθέτει εντυπωσιακή διηλεκτρική σταθερά (ε) 10,2±0,05 στα 10 GHz και 23°C, σύμφωνα με το IPC-TM-650 2.5.5.5 Μέθοδος δοκιμής Stripline με συμπίεση: εξασφαλίζει εξαιρετική ακεραιότητα σήματος και ελάχιστη απώλεια σήματος, επιτρέποντας την αποτελεσματική μετάδοση ενέργειας και αξιόπιστη απόδοση.Η συνεχής διαλεκτρική σχεδιασμού (ε) 11.2 από 8 GHz έως 40 GHz, που προσδιορίζεται με τη μέθοδο διαφορικού μήκους φάσης, δείχνει περαιτέρω την καταλληλότητα του υλικού για εφαρμογές υψηλών συχνοτήτων.

Ελάχιστη απώλεια σήματος:
Ο συντελεστής διάσπασης (tanδ) του RO3010 είναι απίστευτα χαμηλός 0,0022 σε 10 GHz και 23 ° C, σύμφωνα με το IPC-TM-650 2.5.5.5 μέθοδος δοκιμής. Αυτή η χαμηλή τιμή δείχνει ότι το υλικό παρουσιάζει ελάχιστη απώλεια ενέργειας κατά τη μετάδοση σήματος, με αποτέλεσμα τη βελτίωση της συνολικής απόδοσης του συστήματος.

Θερμική σταθερότητα και ακρίβεια διαστάσεων:
Το RO3010 παρουσιάζει αξιοσημείωτη θερμική σταθερότητα με θερμικό συντελεστή ε -395 ppm/°C από -50°C έως 150°C στους 10 GHz, όπως εκτιμάται από το IPC-TM-650 2.5.5Η ιδιότητα αυτή εξασφαλίζει ότι το PCB διατηρεί την ηλεκτρική του απόδοση σε ευρύ εύρος θερμοκρασιών, καθιστώντας το κατάλληλο για απαιτητικά περιβάλλοντα.Το υλικό δείχνει επίσης εξαιρετική σταθερότητα διαστάσεων, με μεταβολές διαστάσεων μόνο 0,35 ppm/°C και 0,31 ppm/°C στις κατευθύνσεις X και Y, αντίστοιχα, σύμφωνα με το IPC-TM-650 2.2.4 μέθοδος δοκιμής.

Αξιόπιστες ηλεκτρικές ιδιότητες:
Το RO3010 παρουσιάζει εντυπωσιακή αντίσταση όγκου και αντίσταση επιφάνειας, και οι δύο μετρώντας 10^5 MΩ.cm και 10^5 MΩ, αντίστοιχα, υπό IPC 2.5.17Οι τιμές αυτές υποδεικνύουν εξαιρετικά χαρακτηριστικά μόνωσης, εξασφαλίζοντας αξιόπιστες ηλεκτρικές επιδόσεις και αποτρέποντας ανεπιθύμητες διαρροές ρεύματος.

Μηχανική αντοχή και αντοχή:
Με μοντέλο τέντωσης 1902 MPa προς την κατεύθυνση X και 1934 MPa προς την κατεύθυνση Y στους 23 °C, σύμφωνα με την ASTM D 638, το RO3010 παρουσιάζει εξαιρετική μηχανική αντοχή.Αυτή η ιδιότητα επιτρέπει στο PCB να αντέχει σε διάφορες μηχανικές πιέσεις και εξασφαλίζει τη μακροζωία των ηλεκτρονικών σχεδίων σας.

Ανώτερη θερμική απόδοση:
Το RO3010 παρουσιάζει θερμική αγωγιμότητα 0,95 W/M/K στους 50 °C, σύμφωνα με την ASTM D 5470, επιτρέποντας αποτελεσματική διάχυση θερμότητας.Ο συντελεστής θερμικής διαστολής του υλικού κυμαίνεται από 11 έως 16 ppm/°C στο X, Y και Z, αντίστοιχα, από -55°C έως 288°C σε 23°C/50% RH, σύμφωνα με το IPC-TM-650 2.4.4Η ιδιότητα αυτή ελαχιστοποιεί τον κίνδυνο θερμικής πίεσης και εξασφαλίζει τη σταθερότητα των κυκλωμάτων σας ακόμη και σε δύσκολα θερμικά περιβάλλοντα.

Εξαιρετική αξιοπιστία:
Το RO3010 έχει σχεδιαστεί για να αντέχει σε απαιτητικές συνθήκες, με θερμοκρασία αποσύνθεσης (Td) άνω των 500°C, σύμφωνα με την ASTM D 3850.Αυτή η αξιοσημείωτη ιδιότητα εξασφαλίζει τη σταθερότητα και την ακεραιότητα του υλικού ακόμη και σε εφαρμογές υψηλών θερμοκρασιώνΕπιπλέον, η πυκνότητα του RO3010 είναι 2,8 gm/cm3 στους 23 °C, σύμφωνα με την ASTM D 792, παρέχοντας μια ελαφριά αλλά ανθεκτική λύση για τις ανάγκες των PCB.

Συμμόρφωση του κλάδου και συμβατότητα χωρίς μόλυβδο:
Το RO3010 πληροί τα αυστηρά πρότυπα εύφλεκτης ικανότητας του V-0, σύμφωνα με το UL 94, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία του.καθιστώντας το φιλικό προς το περιβάλλον και συμβατό με τις σύγχρονες απαιτήσεις παραγωγής.

Συνοπτικά, τα κεραμικά πολυελαστικά PTFE RO3010 προσφέρουν έναν ασύγκριτο συνδυασμό ηλεκτρικών και μηχανικών ιδιοτήτων.θερμική σταθερότητα, αξιόπιστες ηλεκτρικές ιδιότητες και μηχανική αντοχή, το RO3010 είναι η ιδανική επιλογή για εφαρμογές υψηλής συχνότητας όπου η αξιοπιστία είναι πρωταρχική.Αναζητήστε τις προηγμένες δυνατότητες του RO3010 και μεταφέρετε τα ηλεκτρονικά σας σχέδια σε νέα ύψη απόδοσης και αντοχής.
