| Υψηλό φως: | RO4003C Υβριδικά PCB,Πίνακας PCB RF με ελεγχόμενο με αντίσταση,12mil υβριδικά PCB |
||
|---|---|---|---|

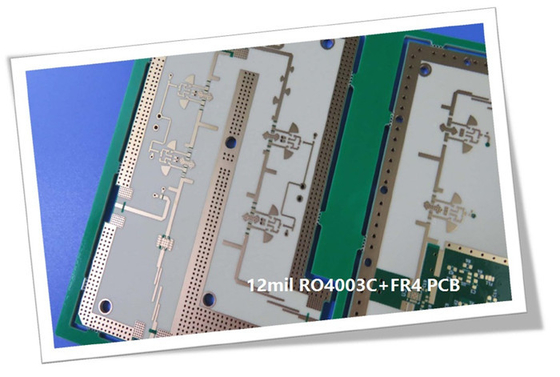

Παρουσιάζουμε το πρόσφατα προμηθευμένο 6 στρώσεων άκαμπτο PCB, μια υψηλής ποιότητας λύση σχεδιασμένη για να καλύψει τις ανάγκες των ηλεκτρονικών σας έργων.συμπεριλαμβανομένου του Rogers RO4003C υδρογονάνθρακα κεραμικό υφαντό γυαλί και υψηλής τριβής 170°C FR-4Λειτουργεί άψογα σε θερμοκρασίες που κυμαίνονται από -40°C έως +130°C, εξασφαλίζοντας αξιόπιστη απόδοση ακόμη και σε δύσκολα περιβάλλοντα.
Το PCB διαθέτει μια καλά σχεδιασμένη στοιβάδα, που αποτελείται από πολλαπλά στρώματα χαλκού, πυρήνων και προετοιμαστικών υλικών.4 ml) βάρος χαλκού σε κάθε στρώμαΤο φινίρισμα της επιφάνειας είναι Electroless Nickel Immersion Gold (ENIG), παρέχοντας αντοχή στη διάβρωση και ανώτερη συγκόλληση.Τα επάνω και τα κάτω μεταξοειδή είναι λευκά., ενώ οι μάσκες συγκόλλησης είναι σε ένα ματ μπλε φινίρισμα, εξασφαλίζοντας σαφή επισήμανση των εξαρτημάτων και ολοκληρωμένη προστασία.
| Παράμετρος | Αξία |
| Αριθμός στρωμάτων | 1-32 |
| Υλικό υποστρώματος | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210· RT/Duriod 5880· RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC· TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2)· AD450, AD600, AD1000, TC350· Nelco N4000, N9350, N9240· FR-4 (υψηλή Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κλπ.), FR-4 υψηλή CTI> 600V· πολυμεξικό, PET, μεταλλικό πυρήνα κλπ. |
| Μέγιστο μέγεθος | Δοκιμή πτήσης: 900*600mm, Δοκιμή στερέωσης 460*380mm, Καμία δοκιμή 1100*600mm |
| Διάγραμμα του συμβουλίου ανοχή | ± 0,0059" (0,15 mm) |
| Δάχος PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Δυνατότητα ανοχής πάχους (T≥0,8 mm) | ± 8% |
| Δυνατότητα ανοχής πάχους (t < 0,8 mm) | ± 10% |
| Δάχος στρώματος μόνωσης | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Ελάχιστη τροχιά | 0.003" (0,075mm) |
| Ελάχιστος χώρος | 0.003" (0,075mm) |
| Εξωτερικό πάχος χαλκού | 35μm-420μm (1oz-12oz) |
| Εσωτερικό πάχος χαλκού | 17μm-350μm (0,5oz - 10oz) |
| Τρύπα τρύπας (μηχανική) | 0.0059" - 0.25" (0.15mm-6.35mm) |
| Τελειωμένη τρύπα ((Μεχανολογική) | 0.0039"-0.248" (0.10mm-6.30mm) |
| ΔιάμετροΣυναισθησία ((Μηχανική) | 0.00295" (0.075mm) |
| Καταχώριση (μηχανική) | 00,05 χιλιοστά |
| Αναλογία όψεων | 12:1 |
| Τύπος μάσκας συγκόλλησης | ΔΕΠ |
| Γέφυρα Min Soldermask | 0.00315" (0,08mm) |
| Ελάχιστη διαφάνεια για τις μάσκες συγκόλλησης | 00,05 χιλιοστά |
| Συμπλέκτης μέσω Διαμέτρου | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Ανεπάρκεια ελέγχου αντίστασης | ± 10% |
| Τελεία επιφάνειας | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated κλπ. |
Αυτό το άκαμπτο PCB 6 στρωμάτων διαθέτει εντυπωσιακές κατασκευαστικές λεπτομέρειες, συμπεριλαμβανομένου ενός ελάχιστου πλάτους ίχνη / χώρου 5/4 mils και ελάχιστου μεγέθους τρύπας 0,20 mm.Δεν περιλαμβάνει τυφλούς διαδρόμους αλλά διαθέτει 185 διαδρόμους για αποτελεσματική διαδρομή και συνδέσεις σήματοςΤο πάχος της επικάλυψης μέσω είναι 20 μm, εξασφαλίζοντας αξιόπιστες συνδέσεις.
Για τη βέλτιστη ακεραιότητα του σήματος, το ανώτερο στρώμα προσφέρει έλεγχο αντίστασης 50 ωμ σε 20 χιλιοστών, με αναφορά στο L2.διασφάλιση της υψηλής ποιότητας και αξιοπιστίας.
Με ικανότητα να φιλοξενεί έως και 112 εξαρτήματα, συμπεριλαμβανομένων 89 διατρυπών πλακών και 50 κορυφαίων πλακών SMT, αυτό το PCB υποστηρίζει πολύπλοκα σχέδια κυκλωμάτων.παρέχοντας ένα ολοκληρωμένο φάσμα επιλογών για στοιχεία επιφανειακής τοποθέτησηςΤο έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, συμβατό με το τυποποιημένο λογισμικό σχεδιασμού PCB.εγγύηση υψηλής ποιότητας παραγωγής και τήρησης των βιομηχανικών προτύπων.
Το υψηλής ποιότητας 6 στρώσεων άκαμπτο PCB μας είναι διαθέσιμο για αγορά σε όλο τον κόσμο.Εάν έχετε τεχνικές ερωτήσεις ή χρειάζεστε περαιτέρω πληροφορίεςΠαρακαλώ επικοινωνήστε με την Άιβι στο sales10@bichengpcb.com.
Απολαύστε ασύγκριτη απόδοση, αξιοπιστία και παγκόσμια διαθεσιμότητα με τα υψηλής ποιότητας 6 στρώσεων άκαμπτα PCB μας.Παραγγείλετε το PCB σας σήμερα και ξεκλειδώστε το δυναμικό των έργων σας.
