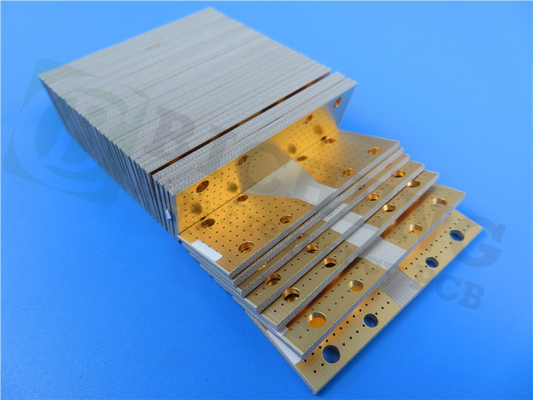

20 χιλιοστών διπλής όψης 1 ουγκιάς χαλκού βύθιση ασήμι PCB πλακέτα RT / Duroid 6035HTC

Το πρόσφατα προμηθευμένο 2 στρώματα άκαμπτο PCB έχει σχεδιαστεί για να καλύπτει τις ηλεκτρονικές σας ανάγκες, προσφέροντας εξαιρετική απόδοση και αξιοπιστία.Κατασκευασμένο από υψηλής ποιότητας Rogers RT/duroid 6035HTC κεραμικά γεμάτα σύνθετα PTFEΜε μια διαδικασία DK 3,5 στα 10 GHz και έναν συντελεστή διάσπασης 0,0013 στην ίδια συχνότητα, επιτυγχάνεται εξαιρετική ακεραιότητα σήματος.Έχει σχεδιαστεί για να λειτουργεί άψογα σε θερμοκρασίες που κυμαίνονται από -40°C έως +85°C, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.

Η στοιβάδα των 2 στρωμάτων άκαμπτων PCB μας αποτελείται από δύο στρώματα χαλκού με πάχος 35 μm, που ενσωματώνουν ένα υπόστρωμα Rogers RT/duroid 6035HTC μεγέθους 0,508 mm (20mil).Αυτή η κατασκευή εγγυάται αντοχή και αποτελεσματική μεταφορά σήματος για τα σχέδια κυκλωμάτων σας.

Όσον αφορά τις κατασκευαστικές λεπτομέρειες, επιτεύχθηκαν ακριβείς διαστάσεις 89,24 mm x 11,8 mm, με ανοχή +/- 0,15 mm.Αυτό εξασφαλίζει ακριβείς διαστάσεις προσαρμοσμένες στις ειδικές σας απαιτήσειςΈνα ελάχιστο πλάτος ίχνη / χώρου 5/5 mils επιτρέπει την περίπλοκη διαδρομή κυκλώματος, ενώ ένα ελάχιστο μέγεθος τρύπας 0,35 mm παρέχει ευελιξία για την τοποθέτηση των εξαρτημάτων.Αυτό το PCB δεν ενσωματώνει τυφλούς σωλήνες, εξορθολογίζοντας τη διαδικασία παραγωγής.

Με πάχος τελικής πλακέτας 0,63 mm και βάρος χαλκού εξωτερικής στρώσης 1 oz (1,4 mils), εγγυάται αντοχή και εξαιρετική αγωγιμότητα.διασφάλιση αξιόπιστων συνδέσεωνΤο ασημένιο βύθισης χρησιμεύει ως επιφανειακό φινίρισμα, προσφέροντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.δίνοντας στο PCB καθαρή και ελάχιστη εμφάνισηΗ άνω μάσκα συγκόλλησης είναι πράσινη, παρέχοντας αποτελεσματική προστασία, ενώ η κάτω μάσκα συγκόλλησης απουσιάζει.

Για να εξασφαλιστεί η ποιότητα, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας βέλτιστες επιδόσεις και αξιοπιστία.

Εντυπωσιακά στατιστικά συνοδεύουν αυτό το PCB, συμπεριλαμβανομένης της υποστήριξης έως 128 εξαρτημάτων, συνολικά 112 pads, 81 through hole pads, 20 top SMT pads, και 11 bottom SMT pads.Υπάρχουν πολλές επιλογές συνδεσιμότητας για τα σχέδια των κυκλωμάτων σας.

Το έργο ζωγραφικής για αυτό το PCB παρέχεται σε μορφή Gerber RS-274-X, συμβατό με το τυποποιημένο λογισμικό σχεδιασμού PCB.διασφάλιση υψηλής ποιότητας παραγωγής και συμμόρφωσης με τα βιομηχανικά πρότυπα.

Το 2 στρώματα άκαμπτο PCB μας είναι διαθέσιμο για αγορά σε όλο τον κόσμο, εξυπηρετώντας τους πελάτες σε παγκόσμιο επίπεδο.Η Άιβυ είναι έτοιμη να παρέχει βοήθεια και να παράσχει περαιτέρω πληροφορίες σχετικά με το διπλάσιο άκαμπτο PCB μας..

Επιλέξτε τα υψηλής ποιότητας PCB για τα ηλεκτρονικά σας έργα και βιώστε εξαιρετική απόδοση και αξιοπιστία.

Αποκάλυψη των εντυπωσιακών ιδιοτήτων του RT/duroid 6035HTC: Ενίσχυση των PCB υψηλών επιδόσεων

Το RT/duroid υλικό 6035HTC, το οποίο χρησιμοποιείται στην κατασκευή PCB, διαθέτει εντυπωσιακές ιδιότητες που συμβάλλουν στις υψηλές του δυνατότητες απόδοσης.05 σε 10 GHz/23°C, όπως καθορίζεται από το IPC-TM-650 2.5.5.5 μεθοδος Stripline με σφραγίδα, εξασφαλίζει αποτελεσματική μετάδοση σήματος και αξιόπιστα ηλεκτρικά χαρακτηριστικά.6, καθιστώντας το κατάλληλο για συχνότητες που κυμαίνονται από 8 GHz έως 40 GHz, σύμφωνα με τη μέθοδο διαφορικού μήκους φάσης.

Όσον αφορά τον συντελεστή διάσπασης, το RT/duroid 6035HTC παρουσιάζει αξιοσημείωτα χαμηλή τιμή 0,0013 στα 10 GHz/23°C, σύμφωνα με το IPC-TM-650 2.5.5Αυτός ο χαμηλός συντελεστής διάσπασης εξασφαλίζει ελάχιστη απώλεια σήματος και διατηρεί την ακεραιότητα του σήματος.ο θερμικός συντελεστής της διηλεκτρικής σταθεράς μετριέται σε -66 ppm/°C στο εύρος θερμοκρασιών -50°C έως 150°C, σύμφωνα με την IPC-TM-650 2.5.5.5 πρότυπο.

Το υλικό RT/duroid 6035HTC παρουσιάζει εξαιρετικές ιδιότητες ηλεκτρικής μόνωσης με αντίσταση όγκου 10^8 MΩ·cm και αντίσταση επιφάνειας 10^8 MΩ, όπως καθορίζεται από το IPC-TM-650 2.5.17Αυτά τα χαρακτηριστικά εγγυώνται αποτελεσματική ηλεκτρική μόνωση και μετρώνουν τον κίνδυνο διαρροής της επιφάνειας.

Όσον αφορά τη σταθερότητα των διαστάσεων, το RT/duroid 6035HTC προσφέρει χαμηλό συντελεστή θερμικής διαστολής (CTE) 19 ppm/°C στις κατευθύνσεις X, Y και Z,όπως μετρήθηκε σε 23°C/50% RH σύμφωνα με το IPC-TM-650 2.4Η εξαιρετική αυτή ιδιότητα εξασφαλίζει ότι το PCB διατηρεί τη δομική του ακεραιότητα και τις διαστάσεις του ακόμη και κάτω από ακραίες διακυμάνσεις θερμοκρασίας.

Ο κλίμακας ελαστικότητας του υλικού μετριέται σε 329 kpsi στην MD (κατεύθυνση μηχανής) και 244 kpsi στην CMD (κατεύθυνση μηχανής) μετά από δοκιμή 40 ωρών σε 23°C/50% RH, σύμφωνα με την ASTM D638.Αυτό το υψηλό μέτρο ελαστικότητας συμβάλλει στην αντοχή του PCB, σταθερότητα και συνολική δομική απόδοση.

Με ποσοστό απορρόφησης υγρασίας 0,06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), το RT/duroid 6035HTC αποδεικνύει ανώτερη αντοχή στην απορρόφηση υγρασίας.ακόμη και σε περιβάλλοντα με υψηλά επίπεδα υγρασίας.

Το υλικό έχει θερμική αγωγιμότητα 1,44 W/m/k στους 80 °C, όπως καθορίζεται από την ASTM C518.αποτελεσματική πρόληψη της υπερθέρμανσης και διατήρηση βέλτιστων θερμοκρασιών λειτουργίας για ηλεκτρονικές εφαρμογές.

Με πυκνότητα 2,2 gm/cm3 στους 23 °C, όπως καθορίζεται από την ASTM D792, το RT/duroid 6035HTC επιτυγχάνει ισορροπία μεταξύ ελαφρού σχεδιασμού και δομικής ακεραιότητας,καθιστώντας την ιδανική επιλογή για εφαρμογές PCB.

Από την άποψη της αξιοπιστίας, το υλικό παρουσιάζει αντοχή 7,9 pli σε χαλκό, δοκιμασμένο για 20 δευτερόλεπτα σε θερμοκρασία 288 °C σύμφωνα με το IPC-TM-650 2.4.8Αυτή η αξιοσημείωτη αντοχή εξασφαλίζει ισχυρή προσκόλληση μεταξύ των στρωμάτων χαλκού, αποτρέποντας αποτελεσματικά την αποστρωματισμό και ενισχύοντας τη μακροζωία του PCB.

Το RT/duroid 6035HTC έχει επιτύχει βαθμολογία εύφλεκτης ικανότητας V-0 σύμφωνα με το πρότυπο UL 94, αποδεικνύοντας τις εξαιρετικές δυνατότητες αντοχής του στη φωτιά.

Επιπλέον, το υλικό είναι συμβατό με διαδικασίες χωρίς μόλυβδο, ευθυγραμμίζεται με τους περιβαλλοντικούς κανονισμούς και προωθεί φιλικές προς το περιβάλλον πρακτικές παραγωγής.

Με την ενσωμάτωση του υλικού RT/duroid 6035HTC στα PCB μας, εξασφαλίζουμε εξαιρετική απόδοση, αξιοπιστία και αντοχή.θερμική αγωγιμότητα, και η αξιοπιστία του καθιστούν τη βέλτιστη επιλογή για εφαρμογές PCB υψηλών επιδόσεων.
