Επισημαίνω: | Τακονικό υλικό PCB TRF-45,1 ουγκιά PCB υψηλής συχνότητας χαλκού,40mil PCB υψηλής συχνότητας |
---|

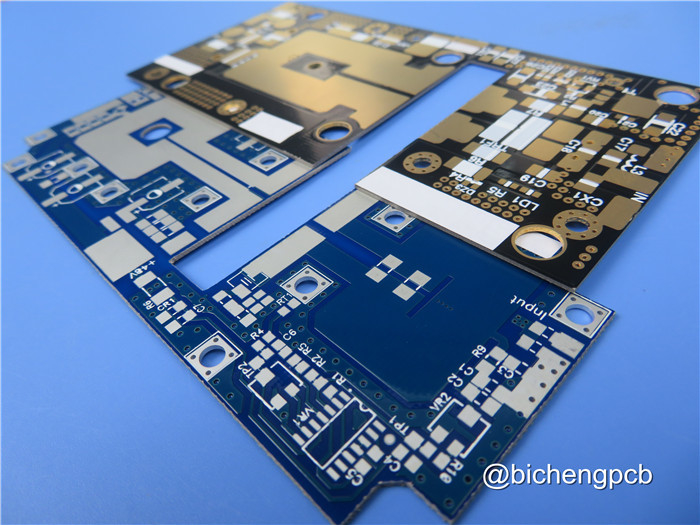

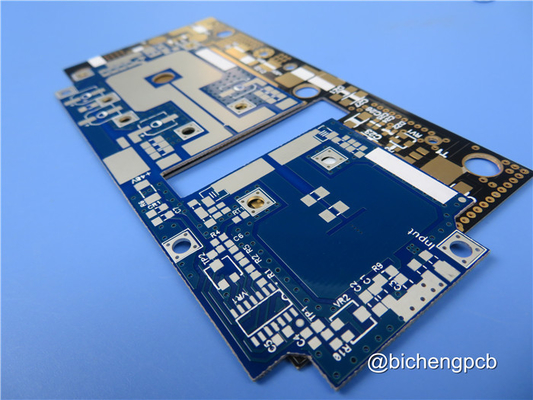

Είμαστε στην ευχάριστη θέση να σας παρουσιάσουμε το τελευταίο μας προϊόν, ένα διπλάσιο άκαμπτο PCB που μόλις παραδόθηκε.Ας εξερευνήσουμε τα βασικά χαρακτηριστικά και τις προδιαγραφές αυτού του εξαιρετικού προϊόντος:
1Πίνακας 2
Το PCB κατασκευάζεται χρησιμοποιώντας πολυμερή υλικά PTFE γεμάτα κεραμικά Taconic TRF-45, γνωστά για τις εξαιρετικές ηλεκτρικές τους ιδιότητες και αντοχή.
Η διηλεκτρική σταθερά 4,5 στα 10 GHz/23°C εξασφαλίζει αξιόπιστη μετάδοση σήματος και έλεγχο της αντίστασης.
Με συντελεστή διάσπασης 0,0035 σε 10 GHz/23 °C, το PCB ελαχιστοποιεί την απώλεια σήματος και διατηρεί υψηλή ακεραιότητα σήματος.
Το ποσοστό απορρόφησης υγρασίας είναι μόλις 0,06%, εξασφαλίζοντας τη σταθερότητα και την αξιοπιστία του PCB ακόμη και σε υγρό περιβάλλον.
Το PCB λειτουργεί άψογα σε εύρος θερμοκρασιών από -40°C έως +85°C, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
2Συγκέντρωση:
Το PCB αποτελείται από δύο στρώματα άκαμπτου σχεδιασμού, προσφέροντας απλότητα και ευκολία χρήσης.
Το στρώμα χαλκού 1 έχει πάχος 35 μm.
Το υπόστρωμα, Taconic TRF-45, έχει πάχος 1,016 mm (40 mils).
Το στρώμα χαλκού 2 έχει επίσης πάχος 35 μm.
3Λεπτομέρειες κατασκευής:
Οι διαστάσεις του πίνακα είναι ακριβώς ρυθμισμένες στα 31,5 χ 26,56 χιλιοστά, εξασφαλίζοντας ακριβή προσαρμογή και συμβατότητα με τις εφαρμογές σας.
Το PCB υποστηρίζει μια ελάχιστη απαίτηση ίχνη και χώρου 5/4 mils, επιτρέποντας περίπλοκα και συμπαγή σχέδια.
Με ελάχιστο μέγεθος τρύπας 0,35 mm, το PCB φιλοξενεί διάφορους τύπους συστατικών και επιτρέπει αποτελεσματική συναρμολόγηση.
Δεν υπάρχουν τυφλοί οδοί σε αυτό το PCB.
Το πάχος της τελικής σανίδας είναι 1,14 mm, παρέχοντας σταθερότητα και αντοχή.
Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1,4 χιλιοστά) στα εξωτερικά στρώματα, εξασφαλίζοντας τη βέλτιστη αγωγιμότητα.
Το πάχος της επικάλυψης είναι 20 μm, διευκολύνοντας την αξιόπιστη σύνδεση μεταξύ των στρωμάτων.
Το φινίρισμα της επιφάνειας είναι Immersion Gold, προσφέροντας εξαιρετική αντοχή στη διάβρωση και τη δυνατότητα συγκόλλησης.
Δεν εφαρμόζεται επάνω ή κάτω μεταξοειδές ή μάσκα συγκόλλησης σε αυτό το PCB.
Κάθε μονάδα υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη λειτουργικότητά της και την αξιοπιστία της.
4- Στατιστικές PCB:
Το PCB μπορεί να φιλοξενήσει 24 συστατικά, επιτρέποντας ποικίλες εφαρμογές και λειτουργίες.
Διαθέτει συνολικά 37 pads, εκ των οποίων τα 22 είναι pads through-hole και τα 15 top SMT pads.
Δεν υπάρχουν κάτω πλακέτες SMT σε αυτό το PCB.
Το PCB περιλαμβάνει 51 διαδρόμους, παρέχοντας ευέλικτες επιλογές διασύνδεσης.
Υποστηρίζει 2 δίκτυα, επιτρέποντας την αποτελεσματική δρομολόγηση σήματος.
Για τυχόν τεχνικές ερωτήσεις ή ερωτήσεις, μην διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com. Η αφοσιωμένη ομάδα μας είναι έτοιμη να παρέχει την απαραίτητη βοήθεια και υποστήριξη.
Υλικό PCB: | Κεραμικό γεμάτο PTFE |
Ονομασία: | TRF-45 |
Διορθωτική σταθερά: | 4.5 |
Παράγοντας διάσπασης | 00,0035 10GHz |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ. |
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία |
Υλικό | / | / | RF-45 |
Η διηλεκτρική σταθερά @ 10GHz | IPC-TM-650 2.5.5.5.1 ((m) | / | 4.5 |
Παράγοντας διάσπασης @ 10GHz | IPC-TM-650 2.5.5.5.1 ((m) | / | 0.0035 |
Απορρόφηση υγρασίας | IPC-TM-650 2.6.2.1 | % | ≤0.06 |
Δυναμικότητα κάμψης (σε μήκος) | IPC-TM-650.2.4.4 | Επικαιροποιημένα2) | 17000 (177) |
Δυνατότητα κάμψης (διατομή) | IPC-TM-650 2.4.4 | Επικαιροποιημένα2) | 15000 (103) |
Δυνατότητα απολέπισης | IPC-TM-650 2.4.8 (Θερμική πίεση) | Επικαιροποιημένα | > 8 (> 1,4) |
Θερμική αγωγιμότητα | ΑΣTM F 433 | W/m/K | 0.43 |
Αντίσταση όγκου | IPC-TM-650 2.5.17.1 | Mohm/cm | 8.0 x 107 |
Αντίσταση επιφάνειας | IPC-TM-650.2.5.17.1 | Μωμ. | 3.0 x 107 |
ΚΤΕ (x) | ΑΣTM D 3386 (TMA) | ppm/°C | 9 |
ΚΤΕ (y) | ΑΣTM D 3386 (TMA) | ppm/°C | 9 |
ΚΤΕ (z) | ΑΣTM D 3386 (TMA) | ppm/°C | 40 |
TRF-45: Απελευθέρωση της δύναμης των κεραμικών συνθετικών υλικών PTFE
Ενίσχυση των Σημάτων: Εξερεύνηση της Εντυπωσιακής Διηλεκτρικής Σταθερότητας του TRF-45
Όταν πρόκειται για την αποτελεσματική μετάδοση σημάτων και τη διατήρηση της ακεραιότητας του σήματος, η διηλεκτρική σταθερά παίζει καθοριστικό ρόλο.διασφάλιση αξιόπιστης μετάδοσης σήματος και ακριβούς ελέγχου της αντίστασηςΑυτή η εξαιρετική ιδιότητα επιτρέπει στους μηχανικούς να σχεδιάσουν PCB με ανώτερη απόδοση και βελτιστοποιημένη ακεραιότητα σήματος.
Ο παράγοντας διάσπασης αποσαφηνίστηκε: Πώς το TRF-45 εξασφαλίζει την ακεραιότητα του σήματος
Η απώλεια σήματος μπορεί να αποτελέσει σημαντικό πρόβλημα σε εφαρμογές υψηλής συχνότητας.Αυτό το καινοτόμο υλικό PCB διατηρεί την ποιότητα και την ακεραιότητα των σημάτων, επιτρέποντας την απρόσκοπτη επικοινωνία μεταξύ των ηλεκτρονικών εξαρτημάτων.
Απορρόφηση υγρασίας: Η συμβολή του TRF-45 στη σταθερότητα των PCB
Σε υγρό περιβάλλον, η απορρόφηση υγρασίας μπορεί να θέσει σε κίνδυνο τις επιδόσεις και την αξιοπιστία των PCB.παρέχει εξαιρετική σταθερότητα ακόμη και σε δύσκολες συνθήκεςΑυτό το χαρακτηριστικό εξασφαλίζει ότι το PCB παραμένει ανθεκτικό και αξιόπιστο, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των αεροδιαστημικών, αυτοκινητοβιομηχανικών και βιομηχανικών τομέων.
Δυνατότητα κάμψης: Αποδεσμεύοντας την ανώτερη αντοχή του TRF-45 στην κάμψη
Τα PCB συχνά υφίστανται δυνάμεις κάμψης κατά τη διάρκεια της ζωής τους, γεγονός που μπορεί να οδηγήσει σε μηχανική βλάβη.Με αντοχή λυχνίας 17Το υλικό αυτό παρουσιάζει εξαιρετική αντοχή στην κάμψη, εξασφαλίζοντας τη μακροζωία και τη αντοχή των σχεδίων PCB.
Δυνατότητα απολέπισης: Ερευνώντας τις ισχυρές ιδιότητες προσκόλλησης του TRF-45
Στην κατασκευή PCB, η ισχυρή προσκόλληση μεταξύ των στρωμάτων είναι απαραίτητη για τη συνολική αξιοπιστία της πλακέτας.σύμφωνα με το IPC-TM-650 2.4Η ισχυρή αυτή προσκόλληση διασφαλίζει ότι τα στρώματα του PCB παραμένουν άθικτα, επιτρέποντας στην πλακέτα να αντέχει σε περιβαλλοντικούς παράγοντες πίεσης και μηχανικές δονήσεις.
Διατήρηση της ψύξης υπό πίεση: Θερμική αγωγιμότητα του TRF-45
Οι σύγχρονες ηλεκτρονικές συσκευές παράγουν σημαντική θερμότητα, απαιτώντας αποτελεσματική θερμική διαχείριση εντός των PCB.Αυτή η εξαιρετική ιδιότητα επιτρέπει την αποτελεσματική διάχυση της θερμότητας, αποτρέποντας την υπερθέρμανση και εξασφαλίζοντας τη βέλτιστη απόδοση των ηλεκτρονικών εξαρτημάτων.
Αντίσταση όγκου και επιφάνειας: Η συμβολή του TRF-45 στην ηλεκτρική σταθερότητα
Η TRF-45 αντιμετωπίζει αυτό το πρόβλημα με την αντίσταση όγκου 8,0 x 10^7 Mohm/cm και την αντίσταση επιφάνειας 3,0 x 10^7 Mohm,σύμφωνα με το IPC-TM-650 2.5.17Οι τιμές αυτές εξασφαλίζουν υψηλό επίπεδο ηλεκτρικής σταθερότητας, ελαχιστοποιώντας τον κίνδυνο υποβάθμισης του σήματος και διατηρώντας την ακεραιότητα του κυκλώματος.
CTE (Συντελεστής Θερμικής Διεύρυνσης): Πώς το TRF-45 χειρίζεται τις διακυμάνσεις της θερμοκρασίας
Οι διακυμάνσεις θερμοκρασίας μπορούν να προκαλέσουν άγχος και πίεση στα PCB, γεγονός που ενδεχομένως οδηγεί σε προβλήματα απόδοσης.Το TRF-45 παρουσιάζει συντελεστή θερμικής διαστολής (CTE) 9 ppm/°C (άξονας x και y) και 40 ppm/°C (άξονας z)Η ισορροπημένη αυτή CTE επιτρέπει στο υλικό να προσαρμόζεται στις θερμικές αλλαγές, μειώνοντας τον κίνδυνο μηχανικής βλάβης και εξασφαλίζοντας μακροχρόνια αξιοπιστία.
Ελευθερώθηκε η ευελιξία: Βιομηχανίες και εφαρμογές που επωφελούνται από το TRF-45
Οι εξαιρετικές ιδιότητες του TRF-45 το καθιστούν ιδανικό για ένα ευρύ φάσμα βιομηχανιών και εφαρμογών.Αυτό το προηγμένο υλικό PCB οδηγεί στην καινοτομία και βελτιώνει τις επιδόσεις των ηλεκτρονικών συσκευώνΗ αξιοπιστία, η ευελιξία και η σταθερότητα του το καθιστούν προτιμώμενη επιλογή για λύσεις υψηλής τεχνολογίας όπου η αδιαμφισβήτητη ποιότητα είναι πρωταρχική.
Συμπεράσματα
Το TRF-45, ένα κεραμικό συνθετικό υλικό PTFE, επαναστατεί στον κόσμο του σχεδιασμού PCB.Το TRF-45 δίνει τη δυνατότητα στους μηχανικούς να υπερτερούν τα όρια της καινοτομίαςΑπό την εξασφάλιση αξιόπιστης μετάδοσης σήματος έως την αντοχή σε δύσκολα περιβάλλοντα, το TRF-45 υπερέχει σε κάθε πτυχή, καθιστώντας το μια αξιόπιστη και σταθερή επιλογή για εφαρμογές PCB.Χρησιμοποιώντας τη δύναμη του TRF-45, οι σχεδιαστές μπορούν να ανοίξουν νέες δυνατότητες και να δημιουργήσουν λύσεις υψηλής τεχνολογίας που επαναπροσδιορίζουν τις δυνατότητες των ηλεκτρονικών συσκευών.
