Λεπτομέρειες:
|

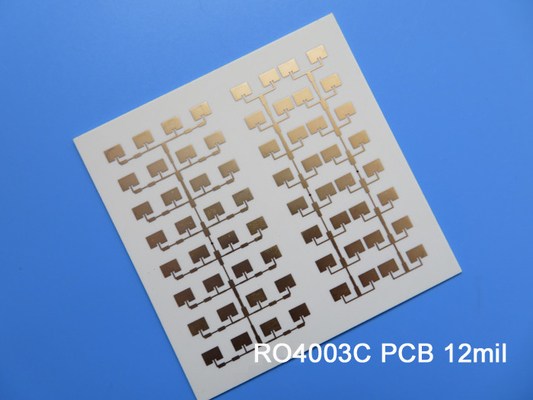

| Υψηλό φως: | Δύο στρώματα κυκλώματος ραδιοσυχνοτήτων,Πίνακας κυκλωμάτων RF βύθισης χρυσού,Πίνακας PCB 12mil RF |
||
|---|---|---|---|
Είναι ευτυχής να παρουσιάσει το νεοεφοδιασμένο Rogers RO4003C Hydrocarbon Ceramic woven glass PCB, μια λύση υψηλών επιδόσεων που ανταποκρίνεται στις απαιτήσεις των σύγχρονων ηλεκτρονικών εφαρμογών.Προμηθεύονται σύμφωνα με τα υψηλότερα πρότυπα, αυτό το 2 στρώματα άκαμπτο PCB προσφέρει εξαιρετική απόδοση, αξιοπιστία και ευελιξία.
1Υψηλότερο υλικό PCB
Η βάση του PCB μας βρίσκεται στο υλικό υαλοπίνακα Rogers RO4003C υδρογονανθράκη κεραμική υφασμένο με διαδικασία DK 3,38 στα 10 GHz / 23 ° C και χαμηλό συντελεστή διάσπασης 0.0027 με την ίδια συχνότητα και θερμοκρασία, το υλικό αυτό PCB εξασφαλίζει εξαιρετική ακεραιότητα σήματος και ελάχιστη απώλεια. Επιπλέον, οι εντυπωσιακές τιμές Tg (> 280 °C) και Td (> 425 °C) το καθιστούν εξαιρετικά ανθεκτικό σε περιβάλλοντα ακραίων θερμοκρασιών,διασφάλιση αξιόπιστης απόδοσης σε ευρύ φάσμα συνθηκών λειτουργίας (-40°C έως +85°C).
2- Αξιοπρεπή Συγκέντρωση.
Το PCB διαθέτει ένα ανθεκτικό 2-στρώμα stackup που ενισχύει τη δομική ακεραιότητά του.Αυτή η κατασκευή παρέχει εξαιρετική ηλεκτρική αγωγιμότητα και μηχανική αντοχή, καθιστώντας το κατάλληλο για διάφορες εφαρμογές.
3Ακριβείς λεπτομέρειες κατασκευής:
Το PCB διαθέτει ακριβείς κατασκευαστικές λεπτομέρειες για να ανταποκριθεί στις απαιτούμενες απαιτήσεις του έργου σας.Αυτό το PCB εξασφαλίζει την τέλεια τοποθέτησηΤο ελάχιστο ίχνος / χώρος των 4/4 mils και το ελάχιστο μέγεθος τρύπας των 0.25mm επιτρέπουν περίπλοκα κυκλώματα και τοποθέτηση εξαρτημάτων.4 mils) με βάρος χαλκού στο εξωτερικό στρώμα και πάχος επίστρωσης 20 μmΗ επιφάνεια είναι προσεκτικά κατασκευασμένη με χρυσό βύθισης για εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.
4- Ακριβείς δοκιμές και στατιστικές:
Για να διασφαλίσουμε την υψηλότερη ποιότητα, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή.217 συνολικά πακέτα, 112 διατρυπές πλακέτες, 105 κορυφαίες πλακέτες SMT, 0 κατώτερες πλακέτες SMT, 168 διάδρομοι και 5 δίχτυα.
5. Συμμόρφωση με τα πρότυπα:
Το PCB μας συμμορφώνεται με το πρότυπο IPC-Class-2, που σημαίνει την υψηλή ποιότητα και την αξιοπιστία του.Η συμμόρφωση αυτή εξασφαλίζει ότι τα PCB πληρούν τα αποδεκτά από τη βιομηχανία πρότυπα και μπορούν να ενσωματωθούν απρόσκοπτα στα έργα σας.
6Παγκόσμια Διαθεσιμότητα και Υποστήριξη:
Το Rogers RO4003C 2 στρώματα άκαμπτο PCB είναι διαθέσιμο για αγορά σε όλο τον κόσμο.Παρακαλώ επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.
Επιλέξτε το υψηλής ποιότητας Rogers RO4003C 2 στρώσεων άκαμπτο PCB για το επόμενο σας έργο και βιώστε εξαιρετικές επιδόσεις, αξιοπιστία και ευκολία ενσωμάτωσης.ακριβής κατασκευή, και τη συμμόρφωση με τα βιομηχανικά πρότυπα, αυτό το PCB είναι η ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.Εμπιστευτείτε την τεχνογνωσία μας και πάρτε τα ηλεκτρονικά σας έργα σε νέα ύψη με την αξιόπιστη και ευπροσάρμοστη λύση PCB.
| Η διηλεκτρική σταθερά,εΠρόοδος | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.55 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | +40 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 1.7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Αντίσταση επιφάνειας | 4.2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
| Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
| Δυνατότητα τράβηξης | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
| Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Διαμετρική σταθερότητα | < 0.3 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής | 11 14 46 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ΑΣTM D 3850 | ||
| Θερμική αγωγιμότητα | 0.71 | W/M/oK | 80°C | ΑΣTM C518 | |
| Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
| Σφιχτότητα | 1.79 | gm/cm3 | 23°C | ΑΣTM D 792 | |
| Δυνατότητα της φλούδας χαλκού | 1.05 (6.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
| Πυροδοσία | Α/Χ | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
RO4003C: Απελευθέρωση της ισχύος των PCB υψηλών επιδόσεων
Ι. Παρουσίαση του RO4003C: Το μέλλον της τεχνολογίας PCB
Το RO4003C είναι ένα πρωτοποριακό υλικό PCB που ανοίγει νέες δυνατότητες για ηλεκτρονικά υψηλών επιδόσεων.Μπορείτε να ξεκλειδώσετε το πραγματικό δυναμικό των σχεδίων PCB σας.
ΙΙ. Κατανοώντας την επιστήμη πίσω από το RO4003C: Κεντρικές ιδιότητες
Το RO4003C διαθέτει μια εντυπωσιακή διηλεκτρική σταθερά, ένας κρίσιμος παράγοντας για την ακεραιότητα του σήματος σε εφαρμογές υψηλής συχνότητας.05, ο RO4003C εξασφαλίζει εξαιρετικές ηλεκτρικές επιδόσεις και μετάδοση σήματος με χαμηλή απώλεια.
ΙΙΙ. Αντίπαλη απόδοση: Βασικές προδιαγραφές της RO4003C
Ο συντελεστής διάσπασης του RO4003C 0,0027 εξασφαλίζει ελάχιστη απώλεια σήματος και ανώτερη ηλεκτρική απόδοση, ακόμη και σε υψηλές συχνότητες.επιτρέπει την αντοχή σε ακραίες διακυμάνσεις θερμοκρασίας, καθιστώντας το κατάλληλο για σκληρά περιβάλλοντα.
IV. Εφαρμογές και περιπτώσεις χρήσης: Όπου η RO4003C υπερέχει
Οι εξαιρετικές ιδιότητες του RO4003C το καθιστούν ιδανική επιλογή για διάφορες βιομηχανίες και εφαρμογές.Ο RO4003C επιτρέπει στους μηχανικούς να επιτύχουν βέλτιστες επιδόσεις και αξιοπιστία.
V. Πλεονεκτήματα του RO4003C για τα έργα PCB σας
Το RO4003C προσφέρει πολλά πλεονεκτήματα ως υλικό PCB. Η υψηλή αντίσταση όγκου του 1,7 x 1010 MΩ.cm εξασφαλίζει βέλτιστη μόνωση, ενώ η αντίσταση επιφάνειας του 4.2 x 109 MΩ εγγυάται άριστη επιφάνειαΜε ηλεκτρική αντοχή 31,2 Kv/mm (780 V/mil), το RO4003C εξασφαλίζει αξιόπιστη λειτουργία ακόμη και υπό απαιτητικές συνθήκες.
VI. RO4003C στην εποχή των προηγμένων ηλεκτρονικών: τάσεις και προοπτικές για το μέλλον
Ανακαλύψτε τις αναδυόμενες τάσεις και τις μελλοντικές προοπτικές για το RO4003C στα προηγμένα ηλεκτρονικά.Η RO4003C είναι έτοιμη να διαμορφώσει το μέλλον του ηλεκτρονικού σχεδίου.
Συμπέρασμα:
Το RO4003C είναι ένα πρωτότυπο υλικό PCB που φέρνει επανάσταση στην ηλεκτρονική υψηλών επιδόσεων.Το RO4003C δίνει τη δυνατότητα σε μηχανικούς και σχεδιαστές να ωθήσουν τα όρια του δυνατούΑγκαλιάστε τη δύναμη του RO4003C και ξεκλειδώστε έναν κόσμο δυνατοτήτων για τα ηλεκτρονικά σας έργα επόμενης γενιάς.
