Υψηλό φως: | 2.7mm RF PCB,Ραδιοσυχνότητα PCB σε θερμό αέρα,2 στρώματα υλικού PCB |
---|

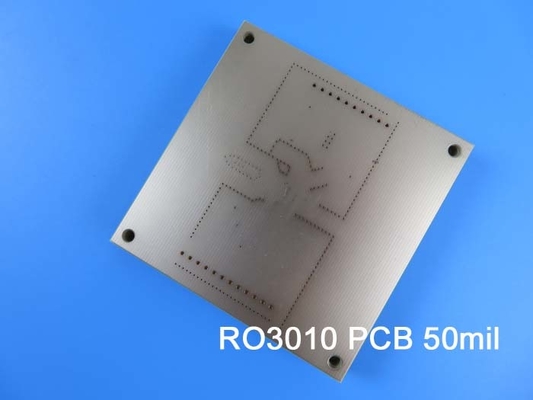

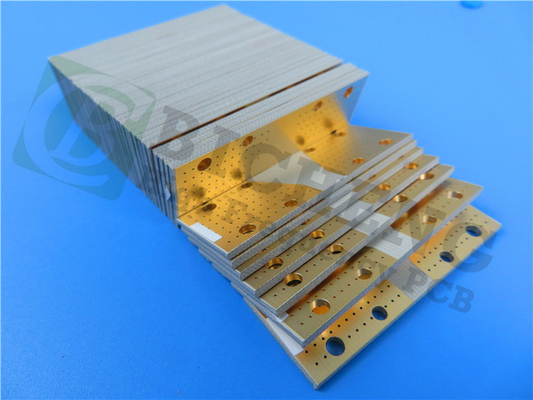

Παρουσιάζουμε το πρόσφατα προμηθευμένο 2 στρώματα άκαμπτο PCB, το οποίο προμηθεύεται για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών υψηλής συχνότητας.Κατασκευασμένο με εξαιρετική ακρίβεια και χρησιμοποιώντας κεραμικά γεμάτα σύνθετα PTFE Rogers RO3010, αυτό το PCB προσφέρει απαράμιλλη απόδοση και αξιοπιστία.
Το υλικό PCB διαθέτει αξιοσημείωτα χαρακτηριστικά, συμπεριλαμβανομένης της διηλεκτρικής σταθεράς 10,2+/- 0,30 στα 10 GHz/23°C, εξασφαλίζοντας ακριβή μετάδοση σήματος.0022 σε 10 GHz/23°CΗ λειτουργία του είναι απρόσκοπτη σε θερμοκρασίες που κυμαίνονται από -40°C έως +85°C, και είναι κατάλληλη για διάφορα περιβάλλοντα.
Ένα από τα βασικά χαρακτηριστικά αυτού του PCB έγκειται στους χαμηλούς άξονες X, Y και Z του CTE (Συντελεστής Θερμικής Διεύρυνσης) 13, 11 και 16 ppm/°C αντίστοιχα.με συντελεστή διαστολής που ταιριάζει απόλυτα με το χαλκό, αποτρέποντας κάθε παραμόρφωση ή στρέβλωση.
Επιπλέον, επειδή είναι πιστοποιημένο ISO 9001, αυτό το PCB συμμορφώνεται με τα υψηλότερα πρότυπα ποιότητας.
Η στοίβα αποτελείται από δύο στρώματα, με ένα στρώμα χαλκού 35 μm και στις δύο πλευρές.Οι κατασκευαστικές λεπτομέρειες του πίνακα περιλαμβάνουν ένα τελικό πάχος 2Το πάχος της επικάλυψης είναι 20 μm, εξασφαλίζοντας σταθερές συνδέσεις.
Για επιπλέον ευκολία, αυτό το PCB έρχεται με επιφάνεια επιφάνειας Hot Air Soldering Level (HASL), εξασφαλίζοντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.Ενώ δεν διαθέτει επάνω ή κάτω μεταξόνιο ή μάσκα συγκόλλησης, προσφέρει ένα καθαρό και απλό σχεδιασμό.
Με 18 εξαρτήματα και συνολικά 72 πλακίδια, συμπεριλαμβανομένων 43 πλακίδων δια τρύπας και 29 πλακίδων SMT, αυτό το PCB παρέχει άφθονο χώρο για τις ανάγκες κυκλωμάτων σας.προσφέροντας ευελιξία στη διαδρομή.
Αντιστοιχεί στα πρότυπα IPC-Class-2, αυτό το PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας τη λειτουργικότητά του και την αξιοπιστία του.Η συμβατότητά του με την εικόνα του Gerber RS-274-X επιτρέπει την απρόσκοπτη ενσωμάτωση στη διαδικασία κατασκευής σας.
Αυτό το υψηλής απόδοσης PCB βρίσκει εφαρμογές σε διάφορες βιομηχανίες, από αυτοκινητοβιομηχανικά ραντάρ και κεραίες GPS μέχρι κυτταρικά συστήματα τηλεπικοινωνιών και ασύρματες συσκευές επικοινωνίας.Εξοχλείται σε ενισχυτές ισχύος., κεραίες, συνδέσεις δεδομένων, και πολλά άλλα.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.Εμπιστευτείτε την εμπειρία μας για να παραδώσουμε τα υψηλότερης ποιότητας PCB για τις προηγμένες εφαρμογές σας.
Η διηλεκτρική σταθερά,εΔιαδικασία | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 11.2 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -395 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.35 0.31 |
X Y |
mm/m | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1902 1934 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.8 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.95 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.8 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 9.4 | Επικεφαλής. | 1 ουγκιά, EDC μετά τη ζύμωση | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Απελευθέρωση της ισχύος του RO3010: Μια ανακάλυψη στην τεχνολογία PCB
Εισαγωγή:
Οι επαναστατικές εξελίξεις στον τομέα των πλακών κυκλωμάτων έχουν ανοίξει το δρόμο για βελτιωμένες επιδόσεις και αξιοπιστία σε ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.Μεταξύ των πρωτοποριακών υλικών PCBΜε τις εξαιρετικές του ιδιότητες και τις απαράμιλλες δυνατότητες, ο RO3010 είναι έτοιμος να φέρει επανάσταση στη βιομηχανία.Θα ερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά του RO3010 και τις πιθανές εφαρμογές του..
Η κατανόηση της διηλεκτρικής σταθεράς και του σχεδιασμού:
Η διηλεκτρική σταθερά είναι μια κρίσιμη παράμετρος που καθορίζει τις ιδιότητες μόνωσης ενός υλικού.διασφάλιση αποτελεσματικής μετάδοσης σήματος και ελάχιστης απώλειας σήματοςΕπιπλέον, η διηλεκτρική σταθερά σχεδιασμού του 11,2 (από 8 GHz έως 40 GHz) το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας, επιτρέποντας απρόσκοπτη μεταφορά δεδομένων και βέλτιστη απόδοση.
Ο συντελεστής διάσπασης και ο θερμικός συντελεστής:
Ο συντελεστής διάσπασης, ή tanδ του RO3010, είναι εκπληκτικά χαμηλός 0,0022 (σε 10 GHz/23°C), γεγονός που σημαίνει ελάχιστη απώλεια ενέργειας κατά τη διάρκεια της διάδοσης του σήματος.το υλικό παρουσιάζει αρνητικό θερμικό συντελεστή ε (-395 ppm/°C σε 10 GHzΑυτό καθιστά το RO3010 μια αξιόπιστη επιλογή για απαιτητικά περιβάλλοντα.
Διαμετρική σταθερότητα και ηλεκτρική απόδοση:
Το RO3010 διαθέτει εξαιρετική σταθερότητα διαστάσεων, με μέγιστη διακύμανση 0,35 mm/m (στην κατεύθυνση X) και 0,31 mm/m (στην κατεύθυνση Y) υπό συνθήκες COND A.Αυτό εξασφαλίζει ακριβή και συνεπή κατασκευή PCBΤο υλικό παρουσιάζει επίσης υψηλή αντίσταση όγκου (105 MΩ.cm) και αντίσταση επιφάνειας (105 MΩ),διασφάλιση εξαιρετικών ηλεκτρικών μονωτικών ιδιοτήτων.
Αξεπέραστη αντοχή και αντοχή στην υγρασία:
Με αντοχή τέντωσης 1902 MPa (στην κατεύθυνση X) και 1934 MPa (στην κατεύθυνση Y) στους 23 °C, ο RO3010 προσφέρει εξαιρετική μηχανική αντοχή, εξασφαλίζοντας αντοχή και αξιοπιστία σε απαιτητικές εφαρμογές.Επιπλέον, η χαμηλή αναρρόφηση υγρασίας του 0,05% εξασφαλίζει μακροχρόνια σταθερότητα και αξιόπιστη απόδοση ακόμη και σε περιβάλλοντα υψηλής υγρασίας.
Ανώτερη θερμική διαχείριση:
Το RO3010 υπερέχει στην θερμική διαχείριση, χάρη στην εντυπωσιακή θερμική του αγωγιμότητα 0,95 W/M/K σε θερμοκρασία 50 °C.αποφυγή υπερθέρμανσης και εξασφάλιση βέλτιστων επιδόσεων σε εφαρμογές υψηλής ισχύοςΕπιπλέον, ο συντελεστής θερμικής διεύρυνσης του (13 ppm/°C προς την κατεύθυνση X, 11 ppm/°C προς την κατεύθυνση Y,και 16 ppm/°C προς την κατεύθυνση Z) βελτιώνει περαιτέρω τη θερμική σταθερότητα σε ευρύ εύρος θερμοκρασιών.
Αμετάβλητη αξιοπιστία και συμβατότητα:
Το RO3010 έχει υποστεί αυστηρές δοκιμές και έχει πιστοποιηθεί για τις εξαιρετικές του επιδόσεις και την αξιοπιστία.διασφαλίζει την ασφάλεια και τη συμμόρφωση με τα πρότυπα της βιομηχανίαςΕπιπλέον, το RO3010 είναι συμβατό με τις διαδικασίες χωρίς μόλυβδο, καθιστώντας το φιλικό προς το περιβάλλον και συμβατό με τις σύγχρονες διαδικασίες παραγωγής.
Συμπέρασμα:
Η RO3010 έχει αναδειχθεί ως μια αλλαγή παιχνιδιού στον κόσμο της τεχνολογίας PCB.και αξιοπιστία το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας και υψηλών επιδόσεων.
