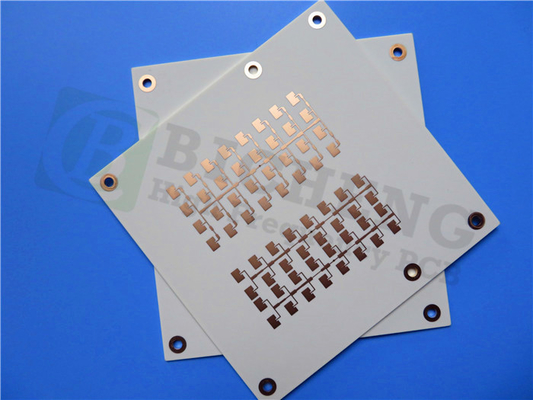

RO4003C 60mil 1oz PCB υψηλής συχνότητας με βύθιση χρυσού

Το πρόσφατα προμηθευμένο 2 στρώματα άκαμπτο PCB έχει σχεδιαστεί ειδικά για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών υψηλής απόδοσης και μεγάλου όγκου.Εργαζόταν με σχολαστικότητα χρησιμοποιώντας το Rogers RO4003C υδρογονάνθρακα κεραμικό υφασμένο γυαλί, αυτό το PCB προσφέρει απαράμιλλη ηλεκτρική απόδοση και σταθερότητα διαστάσεων.

Το υλικό PCB, RO4003C, είναι ένα ενισχυμένο υδρογονανθράκιο / κεραμικό στρώμα γνωστό για τη χαμηλή διηλεκτρική ανοχή και τη χαμηλή απώλεια.38 στα 10 GHz και συντελεστής διάσπασης 0.0027 στα 10 GHz, επιτυγχάνεται εξαιρετική ηλεκτρική απόδοση, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν υψηλότερες συχνότητες λειτουργίας.Οι σταθερές ηλεκτρικές ιδιότητες σε όλη την περιοχή συχνοτήτων του επιτρέπουν να υπερέχει σε γραμμές μεταφοράς ελεγχόμενης αντίστασης και επαναληπτικών σχεδίων φίλτρων.

Με χαμηλό θερμικό συντελεστή διαμετρικής σταθεράς και εξαιρετική σταθερότητα των διαστάσεων, εξασφαλίζεται αξιόπιστη απόδοση ακόμη και σε διαφορετικές θερμοκρασίες επεξεργασίας κυκλωμάτων.Οι τρύπες με επικάλυψη επωφελούνται από την αντοχή που παρέχεται από τη χαμηλή επέκταση του άξονα Z, ενώ η σταθερότητα διατηρείται καθ' όλη τη διάρκεια της διαδικασίας παραγωγής λόγω του χαμηλού συντελεστή διαστολής στο επίπεδο.

Η συσσώρευση αυτού του PCB αποτελείται από έναν πυρήνα Rogers 4003C 1,524 mm που βρίσκεται ανάμεσα σε δύο στρώματα χαλκού 35 μm, παρέχοντας βέλτιστη μετάδοση σήματος και δομική ακεραιότητα.Η ευελιξία στο σχεδιασμό κυκλωμάτων επιτυγχάνεται με πάχος τελικής πλακέτας 1.6 mm και ελάχιστο ίχνος/διαστήμα 5/4 mils.

Αυτό το PCB έρχεται με διάφορες κατασκευαστικές λεπτομέρειες, συμπεριλαμβανομένης της διάστασης της πλακέτας 42,56 mm x 63,2 mm (+/- 0,15 mm), εξασφαλίζοντας ακριβή τοποθέτηση στις εφαρμογές σας.Η αποτελεσματική ενσωμάτωση των εξαρτημάτων διευκολύνεται από το ελάχιστο μέγεθος τρύπας 0.5mm, και το φινίρισμα της επιφάνειας από Immersion Gold εξασφαλίζει εξαιρετική συγκόλληση και αντοχή στη διάβρωση.

Με συνολικά 12 εξαρτήματα και 38 pads, συμπεριλαμβανομένων 21 through-hole pads και 17 top SMT pads, παρέχεται αρκετός χώρος για τις ανάγκες των κυκλωμάτων σας.,και αποτελεσματική δρομολόγηση και συνδεσιμότητα επιτυγχάνονται μέσω της ένταξης 49 οδών και 3 δικτύων.

Αντιστοιχεί στα πρότυπα ποιότητας IPC-Class-2, αυτό το PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την αξιοπιστία και τη λειτουργικότητά του.Η απρόσκοπτη ενσωμάτωση στη διαδικασία κατασκευής σας επιτρέπει την συμβατότητά του με το Gerber RS-274-X.

Αυτό το υψηλής απόδοσης PCB βρίσκει εφαρμογές σε διάφορες βιομηχανίες, υπερέχει στην παροχή αξιόπιστης και αποτελεσματικής απόδοσης σε τομείς όπως κεραίες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος,Ράδαρα και αισθητήρες αυτοκινήτων, και LNB για δορυφόρους απευθείας μετάδοσης.

Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.Εμπιστευτείτε την εμπειρία μας για να παραδώσουμε τα υψηλότερης ποιότητας PCB για τις προηγμένες εφαρμογές σας.

Πλεονεκτήματα της χρήσης υλικού RO4003C:

1Εξαιρετικές ηλεκτρικές επιδόσεις: Το υλικό RO4003C προσφέρει χαμηλή διηλεκτρική ανοχή και χαμηλή απώλεια, καθιστώντας το ιδανικό για εφαρμογές με υψηλότερες συχνότητες λειτουργίας.Επιτρέπει την ανώτερη ακεραιότητα του σήματος και επιτρέπει την αποτελεσματική μετάδοση σημάτων υψηλής συχνότητας.

2. Σταθερές ηλεκτρικές ιδιότητες έναντι συχνότητας: Το υλικό παρουσιάζει σταθερές ηλεκτρικές ιδιότητες σε ευρύ φάσμα συχνότητας,η οποία είναι κρίσιμη για τις γραμμές μεταφοράς ελεγχόμενης αντίστασης και την επαναληπτή σχεδίαση των φίλτρωνΗ σταθερότητα αυτή εξασφαλίζει αξιόπιστες και προβλέψιμες επιδόσεις των κυκλωμάτων.

3. Σταθερότητα των διαστάσεων: Το υλικό RO4003C έχει εξαιρετική σταθερότητα των διαστάσεων, πράγμα που σημαίνει ότι διατηρεί το σχήμα και το μέγεθός του ακόμη και σε διαφορετικές θερμοκρασίες επεξεργασίας.Αυτή η σταθερότητα είναι απαραίτητη για ακριβείς διαδικασίες κατασκευής και αξιόπιστη συναρμολόγηση κυκλωμάτων.

4. Αντίσταση CAF: Το υλικό είναι ανθεκτικό στο σχηματισμό Conductive Anodic Filament (CAF), το οποίο αποτελεί κοινό πρόβλημα σε ηλεκτρονικές συναρμολογίες.Η αντίσταση αυτή εξασφαλίζει τη μακροπρόθεσμη αξιοπιστία και τις επιδόσεις του PCB.

5Η διαδικασία παραγωγής σε όγκο: τα λαμινάτα RO4003C μπορούν να κατασκευαστούν χρησιμοποιώντας τυποποιημένες διαδικασίες επωξίας γυαλιού, καθιστώντας τα συμβατά με οικονομικά αποδοτικές και ευρέως διαθέσιμες τεχνικές κατασκευής.Αυτό επιτρέπει την αποτελεσματική και επεκτατική παραγωγή.

Μειονεκτήματα της χρήσης υλικού RO4003C:

1Περιορισμένο εύρος θερμοκρασίας: Ενώ το RO4003C έχει ευρύ εύρος θερμοκρασίας λειτουργίας από -40°C έως +85°C, ενδέχεται να μην είναι κατάλληλο για περιβάλλοντα ακραίων θερμοκρασιών πέρα από αυτό το εύρος.Οι εφαρμογές που απαιτούν υψηλότερη αντοχή σε θερμοκρασία μπορεί να απαιτούν εναλλακτικά υλικά.

2Κόστος: Σε σύγκριση με ορισμένα άλλα υλικά PCB, το RO4003C μπορεί να έχει υψηλότερο κόστος.έχει ανταγωνιστική τιμή εντός της κατηγορίας επιδόσεων του και προσφέρει αξία για εφαρμογές που απαιτούν τα ειδικά πλεονεκτήματά του.
