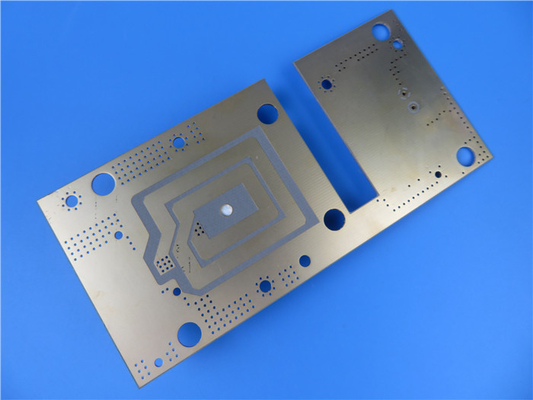

20mil RF-35 1oz Immersion Tin PCB με λευκή μεταξοειδή οθόνη για παθητικά συστατικά

Παρουσιάζουμε τα πρόσφατα προμηθευμένα 2 στρώματα άκαμπτα PCB, ειδικά σχεδιασμένα για να ανταποκρίνονται στις απαιτήσεις διαφόρων εφαρμογών όπως ενισχυτές ισχύος, φίλτρα και ζεύγη.Αυτό το PCB κατασκευάζεται χρησιμοποιώντας την οικογένεια Taconic ORCER, ένα υλικό υψηλής ποιότητας PTFE κεραμικής υφαντικής γυάλινης ενίσχυσης, που προσφέρει εξαιρετικές επιδόσεις και αξιοπιστία.

Το υλικό PCB διαθέτει διηλεκτρική σταθερά 3,5 στα 1,9 GHz, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος και ελάχιστη απώλεια σήματος.Αυτό το PCB παρουσιάζει εξαιρετικά ηλεκτρικά χαρακτηριστικά.Η συσκευή αυτή διαθέτει επίσης μια αξιοσημείωτη ένταση διατροφικής διακοπής 41 kV, εξασφαλίζοντας αντοχή και προστασία από ηλεκτρικές διακοπές.

Το υλικό Taconic ORCER επιδεικνύει χαμηλό συντελεστή θερμικής διαστολής (CTE) 19 ppm/°C και 24 ppm/°C στην κατεύθυνση x-y και 64 ppm/°C στην κατεύθυνση z.Αυτή η σταθερότητα των διαστάσεων βοηθά στη διατήρηση της ακεραιότητας του PCB σε διάφορες θερμοκρασίες και εξασφαλίζει αξιόπιστη απόδοση με την πάροδο του χρόνου.

Το PCB έχει εξαιρετική αντοχή στην απολέπιση, ενισχύοντας περαιτέρω την αντοχή και την αντοχή του στην αποστρώση, χάρη στο πλεονέκτημα του χαμηλού κόστους.Ο εξαιρετικά χαμηλός συντελεστής διάσπασης συμβάλλει στην αποτελεσματική μετάδοση σήματος χωρίς σημαντικές απώλειες ενέργειαςΕπιπλέον, η χαμηλή απορρόφηση υγρασίας και η βελτιωμένη ομαλότητα της επιφάνειας ενισχύουν τη συνολική αξιοπιστία και την απόδοσή του.

Η στοιβάδα αυτού του PCB αποτελείται από δύο στρώματα χαλκού, το καθένα με πάχος 35 μm, που ενσωματώνουν τον πυρήνα RF-35 με πάχος 20mil (0,508 mm).Η κατασκευή αυτή εξασφαλίζει τη βέλτιστη ακεραιότητα του σήματος και τη δομική ακεραιότητα.

Με διαστάσεις πίνακα 115 mm x 59 mm (+/- 0,15 mm), αυτό το PCB παρέχει άφθονο χώρο για το σχεδιασμό του κυκλώματος σας, διατηρώντας παράλληλα ακριβή τοποθέτηση.Το ελάχιστο ίχνος / χώρος των 6/4 mils επιτρέπει την περίπλοκη διαδρομή κυκλώματοςΤο πάχος της τελικής πλακέτας είναι 0,6 mm και 1 oz (1.Το βάρος του χαλκού της εξωτερικής στρώσης (περίπου 4 ml) επιτυγχάνει μια ισορροπία μεταξύ ευελιξίας και αντοχής..

Για την επιφάνεια, η επικάλυψη Immersion Tin εξασφαλίζει εξαιρετική συγκόλληση και αντοχή στη διάβρωση.Η απουσία της κατώτερης μεταξοειδούς και της μάσκας συγκόλλησης επιτρέπει ευελιξία στην προσαρμογή.

Πριν από την αποστολή, κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100%, εξασφαλίζοντας τη λειτουργικότητά του και τη συμμόρφωσή του με τα πρότυπα ποιότητας IPC-Class-2.

Παρέχεται η μορφή εικόνας RS-274-X του Gerber, που επιτρέπει την απρόσκοπτη ενσωμάτωση στη διαδικασία παραγωγής σας.

Το εν λόγω PCB διαθέτει συνολικά 25 εξαρτήματα και 168 πλακίδια, συμπεριλαμβανομένων 112 πλακιδίων διατρυφής και 56 πλακιδίων SMT κορυφής.βελτίωση της συνολικής απόδοσης των έργων περιοχής.

Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, παρακαλούμε μην διστάσετε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com.Είμαστε αφοσιωμένοι στην παροχή εξαιρετικής υποστήριξης πελατών και την αντιμετώπιση οποιωνδήποτε ερωτήσεων που μπορεί να έχετε..

Απελευθερώνοντας τη δύναμη του RF-35: Ένα πρωτοποριακό υλικό PCB

Εισαγωγή:
Στο πεδίο των εφαρμογών υψηλής συχνότητας, τα PCB RF-35 έχουν αναδειχθεί ως ένα παιχνίδι που αλλάζει, παρέχοντας εξαιρετικές επιδόσεις και αξιοπιστία.Η RF-35 έχει γίνει η επιλογή για τους μηχανικούς που αναζητούν βέλτιστη ακεραιότητα σήματος και βελτιωμένη απόδοση κυκλώματος.

Βασικές ηλεκτρικές ιδιότητες του RF-35:
Το RF-35 διαθέτει μια διηλεκτρική σταθερά 3,5 στα 1,9 GHz, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος και ελαχιστοποιώντας την απώλεια σήματος.9 GHz βελτιώνει περαιτέρω την ηλεκτρική απόδοσηΑυτές οι ιδιότητες καθιστούν το RF-35 ιδανικό για ενισχυτές ισχύος, φίλτρα και άλλες εφαρμογές RF.

Μηχανική αντοχή και σταθερότητα διαστάσεων:
Το RF-35 παρουσιάζει αξιοσημείωτη μηχανική αντοχή και σταθερότητα διαστάσεων.παρέχει εξαιρετική αντοχή και αντοχή στην αποστρωματοποίησηΗ χαμηλή απορρόφηση υγρασίας του 0,02% εξασφαλίζει αξιόπιστη απόδοση ακόμη και σε απαιτητικά περιβάλλοντα.Η βελτιωμένη ομαλότητα της επιφάνειας του RF-35 συμβάλλει στην βέλτιστη συναρμολόγηση κυκλωμάτων και ακεραιότητα σήματος.

Η διηλεκτρική διάσπαση και η θερμική αγωγιμότητα:
Το RF-35 ξεπερνά τις προσδοκίες όσον αφορά την διηλεκτρική διακοπή, με ένταση 41 kV. Αυτό το χαρακτηριστικό εξασφαλίζει αξιόπιστη μόνωση και προστασία από ηλεκτρικές διακοπές,ενίσχυση της μακροζωίας των ηλεκτρονικών συστημάτωνΕπιπλέον, η θερμική αγωγιμότητα του RF-35 0,24 W/m/K διευκολύνει την αποτελεσματική διάχυση της θερμότητας, μετρώντας τον κίνδυνο υπερθέρμανσης και εξασφαλίζοντας σταθερή λειτουργία του κυκλώματος.

Εφαρμογές σε ενισχυτές ισχύος, φίλτρα και παθητικά εξαρτήματα:
Το RF-35 έχει ευρεία εφαρμογή σε ενισχυτές ισχύος, όπου η χαμηλή απώλεια και η εξαιρετική ηλεκτρική απόδοσή του επιτρέπουν την αποδοτική παροχή ισχύος.όπου οι γραμμές μεταφοράς με ελεγχόμενη αντίσταση είναι κρίσιμες για την ακριβή φιλτράρισμα του σήματοςΕπιπλέον, το RF-35 βελτιώνει την απόδοση των παθητικών εξαρτημάτων, συμβάλλοντας στη συνολική απόδοση του κυκλώματος.

Πρότυπα ποιότητας και παγκόσμια διαθεσιμότητα:
Τα PCB RF-35 συμμορφώνονται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας συνέπεια και αξιοπιστία στην κατασκευή.Οι μηχανικοί και οι σχεδιαστές μπορούν εύκολα να έχουν πρόσβαση στο RF-35 για τα έργα τους., ανεξάρτητα από τη θέση τους.

Συμπέρασμα:
Τα RF-35 PCB έχουν φέρει επανάσταση στο σχεδιασμό των κυκλωμάτων υψηλής συχνότητας, προσφέροντας εξαιρετικές ηλεκτρικές ιδιότητες, μηχανική αντοχή και σταθερότητα διαστάσεων.υψηλή αντοχή στην κοπήςΗ θερμική αγωγιμότητα και η ευελιξία του σε ενισχυτές ισχύος, φίλτρα,και παθητικά εξαρτήματα το καθιστούν την κορυφαία επιλογή για τους μηχανικούς που στοχεύουν στην βελτιστοποίηση των εφαρμογών RF τουςΑγκαλιάστε τη δύναμη του RF-35 και ξεκλειδώστε ένα νέο βασίλειο δυνατοτήτων στα σχέδιά σας.
