Υψηλό φως: | 20mil Υποστρώμα PCB,Υλικά PCB για ενισχυτές ισχύος,Πίνακας PCB RF με βύθιση |
---|
Σήμερα, είμαστε στην ευχάριστη θέση να μοιραστούμε μαζί σας το νέο μας PCB, μια πρωτοποριακή λύση που παρέχεται για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών υψηλών επιδόσεων.,Κεραμικό γεμάτο, σύνθετο υλικό με βάση το PTFE, αυτό το PCB προσφέρει εξαιρετική θερμική αγωγιμότητα, διηλεκτρική σταθερότητα και αξιοπιστία σε ένα ευρύ εύρος θερμοκρασιών.
Βασικά χαρακτηριστικά:
- Η "καλύτερη στην κατηγορία" θερμική αγωγιμότητα (1,0 W/mK) και η διηλεκτρική σταθερότητα σταθερότητας (-9 ppm/°C) εξασφαλίζουν αποτελεσματική διάχυση θερμότητας και αξιόπιστη μετάδοση σήματος ακόμη και σε δύσκολα περιβάλλοντα.
- Το Very Low Loss Tangent παρέχει υψηλότερη απόδοση ενισχυτή ή κεραίας, επιτρέποντας ανώτερη απόδοση σε κρίσιμες εφαρμογές.
- Αξιολόγητη για εμπορικές εφαρμογές, καθιστώντας την προσβάσιμη λύση χωρίς να συμβιβάζεται με την ποιότητα ή τις επιδόσεις.
- ευκολότερη από τα παραδοσιακά εμπορικά λαμινάτα, χάρη στην παχιά και πυκνή κατασκευή υφασμένου γυαλιού.
- Η υψηλή αντοχή στο peeling εξασφαλίζει αξιόπιστη προσκόλληση χαλκού, κρίσιμη για θερμικά πιεσμένες εφαρμογές.
Πληροφορίες κατασκευής:

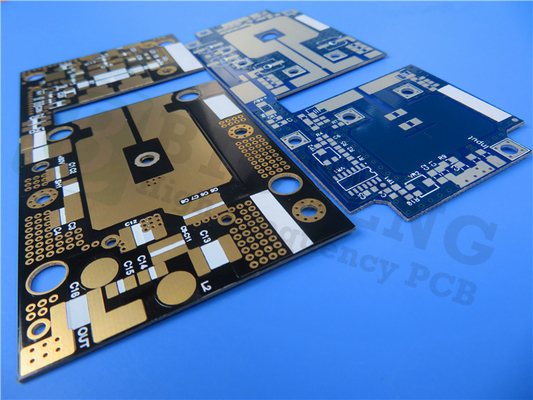

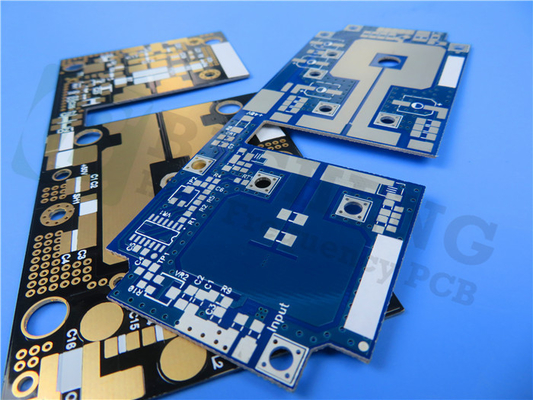

Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει έναν πυρήνα TC350 με στρώματα χαλκού και στις δύο πλευρές.6mm και ένα τελικό βάρος χαλκού 1oz (1Το PCB είναι φτιαγμένο με επικάλυψη επιφάνειας κασσίτερου κατά βύθιση.παρέχει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.
Πλεονεκτήματα
- Διαχέση και διαχείριση θερμότητας: Η εξαιρετική θερμική αγωγιμότητα αυτού του PCB επιτρέπει την αποτελεσματική διάχυση θερμότητας,αποφυγή υπερθέρμανσης και εξασφάλιση βέλτιστης απόδοσης ακόμη και σε απαιτητικές εφαρμογές.
- Βελτιωμένη επεξεργασία και αξιοπιστία: Με τη χαμηλή απώλεια της αγγίγματος και τη διηλεκτρική σταθερότητα, αυτό το PCB ενισχύει την ακεραιότητα του σήματος, μειώνει τις απώλειες και βελτιώνει τη συνολική αξιοπιστία του συστήματος.
- Μεγάλα μεγέθη πινάκων για τοποθέτηση πολλαπλών κυκλωμάτων: Αυτό το PCB επιτρέπει πολλαπλές τοποθετήσεις κυκλωμάτων σε ένα ενιαίο πάνελ, μειώνοντας το κόστος επεξεργασίας και μεγιστοποιώντας την αποτελεσματικότητα.
Τυπικές εφαρμογές:
- Ενισχυτές ισχύος, φίλτρα και σύνδεσμοι: Αυτό το PCB είναι ιδανικό για εφαρμογές υψηλής ισχύος που απαιτούν αποτελεσματική διάχυση θερμότητας και αξιόπιστη μετάδοση σήματος.
- Αυξητές που τοποθετούνται σε πύργο (TMA) και ενισχυτές που τοποθετούνται σε πύργο (TMB): Με τις εξαιρετικές ιδιότητες διαχείρισης της θερμότητας, αυτό το PCB εξασφαλίζει αξιόπιστη απόδοση σε εφαρμογές που τοποθετούνται σε πύργο.
- Θερμικά κυκλωμένες κεραίες: Η διηλεκτρική σταθερότητα του PCB το καθιστά κατάλληλο για κεραίες ευαίσθητες στην διηλεκτρική παραίτηση που προκαλείται από τις διακυμάνσεις της θερμοκρασίας.
- Μικροκυματικοί συνδυαστές και διαχωριστές ισχύος: Το εν λόγω PCB παρέχει τις επιδόσεις και την αξιοπιστία που απαιτούνται για τους μικροκυματικούς συνδυαστές και τους διαχωριστές ισχύος σε απαιτητικά περιβάλλοντα.
Ποιότητα και Υποστήριξη:
Τα PCB μας συμμορφώνονται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία και απόδοση.Για τεχνικές ερωτήσεις, επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.
Ιδιοκτησία | Μονάδες | Αξία | Δοκιμή Merthod |
1Ηλεκτρικές ιδιότητες | |||
Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών | |||
@ 1 MHz | - Δεν ξέρω. | 3.50 | IPC TM-650 2.5.5.3 |
@1,8 GHz | - Δεν ξέρω. | 3.50 | ΣΥΝΟΜΕΝΗ ΚΟΥΣΗ |
@10 GHz | - Δεν ξέρω. | 3.50 | IPC TM-650 2.5.5.5 |
Παράγοντας διάσπασης | |||
@ 1 MHz | - Δεν ξέρω. | 0.0015 | IPC TM-650 2.5.5.3 |
@1,8 GHz | - Δεν ξέρω. | 0.0018 | ΣΥΝΟΜΕΝΗ ΚΟΥΣΗ |
@10 GHz | - Δεν ξέρω. | 0.0020 | IPC TM-650 2.5.5.5 |
Συντελεστής θερμοκρασίας του διηλεκτρικού | - Δεν ξέρω. | ||
ΤC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | |||
C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
Ε24/125 | MΩ-cm | 1.4x108 | |
Αντίσταση επιφάνειας | |||
C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
Ε24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
Ηλεκτρική ισχύς | Βόλτ/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
Ηλεκτρική διάσπαση | kV | 40 | IPC TM-650 2.5.6 |
Αντίσταση τόξου | δευτερεύον | > 240 | IPC TM-650 2.5.1 |
2.Θερμικές ιδιότητες | |||
Θερμοκρασία αποσύνθεσης (Td) | |||
Αρχική | °C | 520 | IPC TM-650 2.4.24.6 |
5% | °C | 567 | IPC TM-650 2.4.24.6 |
Τ260 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
Τ288 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
Τ300 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
Θερμική επέκταση, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
Θερμική επέκταση, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
% άξονας z Διεύρυνση (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
3Μηχανικές ιδιότητες | |||
Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm) | |||
Μετά από θερμική πίεση | Επικαιροποίηση | 7 (1.2) | IPC TM-650 2.4.8 |
Σε υψηλές θερμοκρασίες (150oC) | Επικαιροποίηση | 9 (1.6) | IPC TM-650 2.4.8.2 |
Λύσεις μετά τη διαδικασία | Επικαιροποίηση | 7 (1.2) | IPC TM-650 2.4.8 |
Μοντέλο νεολαίας | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
Δυνατότητα τράβηξης (μηχανή/διασταύρωση) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
Συμπίεση | kpsi (MPa) | ΑΣTM D-3410 | |
Αναλογία Poisson | - Δεν ξέρω. | ΑΣTM D-3039 | |
4. Φυσικές ιδιότητες | |||
Απορρόφηση νερού | % | 0.05 | IPC TM-650 2.6.2.1 |
Πυκνότητα, περιβάλλον 23oC | g/cm3 | 2.30 | Μέθοδος Α |
Θερμική αγωγιμότητα | W/mK | 0.72 | ΑΣTM D5470 |
Ειδική θερμότητα | Δ/γΚ | 0.90 | ΑΣTM D5470 |
Πυροδοσία | τάξη | V0 | UL-94 |
Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr | |||
Συνολική απώλεια μάζας | % | 0.02 | Η NASA SP-R-0022A |
Συλλεγόμενα πτητικά | % | 0.01 | Η NASA SP-R-0022A |
Ανακτήθηκε υδρατμός | % | 0.01 | Η NASA SP-R-0022A |
Απελευθέρωση της ισχύος του PCB TC350: επαναπροσδιορισμός των επιδόσεων υψηλής συχνότητας
Καλώς ήρθατε στον κόσμο του TC350, ενός εξαιρετικού PCB που έχει σχεδιαστεί για να φέρει επανάσταση στις εφαρμογές υψηλής συχνότητας.Υποστηρίζεται από το δελτίο δεδομένωνΜε τις προηγμένες ηλεκτρικές και θερμικές του ιδιότητες, το TC350 θέτει ένα νέο σημείο αναφοράς για την απόδοση και την αξιοπιστία.Ας βουτήξουμε στις λεπτομέρειες και να ανακαλύψουμε πώς το TC350 μπορεί να ενισχύσει τα υψηλής συχνότητας έργα σας.
Το TC350 είναι ένα πρωτοποριακό PCB που συνδυάζει καινοτόμο σχεδιασμό και προηγμένα υλικά για να προσφέρει ανώτερη απόδοση σε εφαρμογές υψηλής συχνότητας.Το TC350 εξασφαλίζει αξιόπιστη μετάδοση σήματος, ελάχιστη απώλεια σήματος, και μειωμένη διασταύρωση.
Ας δούμε τις ακόλουθες βασικές ιδιότητες του TC350:
1Ηλεκτρικές ιδιότητες
Το TC350 παρουσιάζει μια σταθερή διηλεκτρική σταθερά 3,50 σε ένα ευρύ φάσμα συχνοτήτων, εξασφαλίζοντας ακριβή διάδοση σήματος και ελάχιστες στρεβλώσεις.0015 σε 1 MHz ελαχιστοποιεί τις απώλειες ενέργειας και ενισχύει την ακεραιότητα του σήματος ακόμη και σε υψηλές συχνότητες.
2. Θερμικές ιδιότητες
Το TC350 υπερέχει στην θερμική διαχείριση με υψηλή θερμική αγωγιμότητα 0,72 W/mK. Αυτή η ιδιότητα επιτρέπει την αποτελεσματική μεταφορά θερμότητας, αποτρέποντας την υπερθέρμανση και εξασφαλίζοντας βέλτιστες επιδόσεις.Το PCB παρουσιάζει επίσης εξαιρετικές θερμικές ιδιότητες διαστολής, με χαμηλή διεύρυνση του άξονα z κατά 1,2% από 50 έως 260 oC, εξασφαλίζοντας σταθερότητα διαστάσεων ακόμη και σε δύσκολα θερμικά περιβάλλοντα.
3Μηχανικές ιδιότητες
Το TC350 διαθέτει εντυπωσιακή μηχανική αντοχή, καθιστώντας το κατάλληλο για απαιτητικές εφαρμογές.Διαθέτει εξαιρετική αντοχή στην απολέπιση 7 lb / in μετά από θερμική πίεση και πληροί τα πρότυπα της βιομηχανίας για το εύρος του νέουΟι αντοχές κάμψης και ελαστικότητας του PCB των 14/10 kpsi (97/69 MPa) και 11/8 kpsi (76/55 MPa) αντίστοιχα ενισχύουν περαιτέρω τη μηχανική ακεραιότητά του.
4. Φυσικές ιδιότητες
Εκτός από την ηλεκτρική και θερμική του ικανότητα, το TC350 παρουσιάζει αξιοσημείωτες φυσικές ιδιότητες.ακόμη και σε υγρές συνθήκεςΗ πυκνότητα των PCB των 2,30 g/cm3 και η χαμηλή φλεγμονώδης ικανότητα V0 σύμφωνα με το UL-94 εξασφαλίζουν την ασφάλεια και τη συμμόρφωση σε διάφορα περιβάλλοντα.
Το TC350 βρίσκει ευπροσάρμοστες εφαρμογές σε έργα υψηλής συχνότητας όπου η απόδοση και η αξιοπιστία είναι πρωταρχικές.Επιτρέπει στους μηχανικούς να σπρώξουν τα όρια της τεχνολογίας υψηλής συχνότητας σε ενισχυτές ισχύος, φίλτρα, ζεύγματα, ενισχυτές που τοποθετούνται σε πύργο, κεραίες θερμικού κύκλου και μικροκυμάτων.Το TC350 δίνει τη δυνατότητα στους μηχανικούς να σχεδιάζουν πρωτοποριακές λύσεις.
Συμπερασματικά, το TC350 PCB είναι ένα παιχνίδι που αλλάζει σε εφαρμογές υψηλής συχνότητας, προσφέροντας εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές επιδόσεις.αποδοτική διάχυση θερμότητας, και αξιόπιστη μετάδοση σήματος, το TC350 δίνει τη δυνατότητα στους μηχανικούς να σχεδιάζουν πρωτοποριακές λύσεις.
