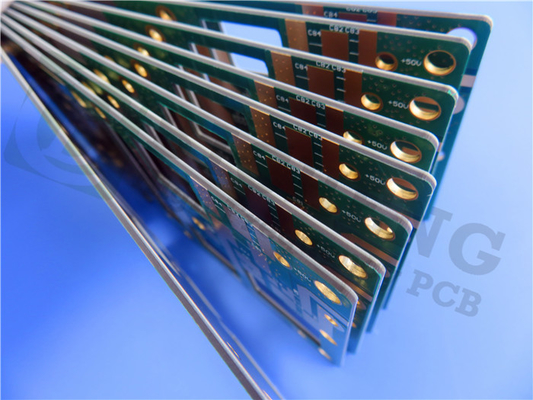

25mil TMM10 1oz 0.7mm γυμνό χαλκό PCB χωρίς μάσκα συγκόλλησης

Παρουσιάζουμε το TMM10 PCB, μια λύση υψηλών επιδόσεων που παρέχεται για να ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών RF και μικροκυμάτων.και θερμοστεγείς πολυμερείς σύνθετες ύλεςΤο PCB TMM10 είναι σχεδιασμένο για να παρέχει ανώτερη ακεραιότητα σήματος, αποτελεσματική θερμική διαχείριση,και αντοχή σε χημικές ουσίες επεξεργασίας, καθιστώντας την ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.

Το PCB TMM10 διαθέτει διηλεκτρική σταθερά (Dk) 9,20 +/- 0,23 σε 10 GHz/23 °C, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος και εξαιρετική απόδοση σε περιβάλλοντα υψηλής συχνότητας.Με συντελεστή διάσπασης 0.0022 στην ίδια συχνότητα, ελαχιστοποιεί την απώλεια σήματος και εξασφαλίζει βέλτιστη ακεραιότητα σήματος.

Ένα από τα βασικά πλεονεκτήματα του PCB TMM10 είναι ο συντελεστής θερμικής διαστολής του, ο οποίος είναι παρόμοιος με τον χαλκό.Αυτό το χαρακτηριστικό μειώνει τον κίνδυνο μηχανικής καταπόνησης και βελτιώνει τη συνολική αξιοπιστία του PCB, ιδιαίτερα σε εφαρμογές όπου οι διακυμάνσεις θερμοκρασίας είναι συχνές.

Το PCB TMM10 είναι διαθέσιμο σε εύρος πάχους από 0,0015 έως 0,500 ίντσες, παρέχοντας ευελιξία στον σχεδιασμό και προσαρμόζοντας διάφορους περιορισμούς χώρου.Οι μηχανικές του ιδιότητες αντιστέκονται στην έλξη και την ψυχρή ροή, εξασφαλίζοντας την ακεραιότητα του PCB με την πάροδο του χρόνου.

Η ανθεκτικότητα σε χημικές ουσίες είναι ένα άλλο αξιοσημείωτο χαρακτηριστικό του PCB TMM10.διασφάλιση υψηλής απόδοσης παραγωγής και αξιοπιστίας.

Το υλικό δεν απαιτεί επεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγητη επικάλυψη, εξορθολογίζοντας τη διαδικασία παραγωγής και μειώνοντας τον συνολικό χρόνο παραγωγής.

Με τη θερμοστεγή βάση ρητίνης του, το PCB TMM10 επιτρέπει την αξιόπιστη σύνδεση σύρματος, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν αυτή την τεχνική σύνδεσης.

Η κατασκευή των 2 στρωμάτων άκαμπτων PCB διαθέτει στρώματα χαλκού πάχους 35 μm, που ενσωματώνουν το Rogers Core TMM10 μήκους 0,635 mm (25mil).Οι διαστάσεις της σανίδας είναι 210 mm x 210 mm με πάχος τελικής σανίδας 0Το PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή ποιότητα και αξιοπιστία.

Το PCB TMM10 είναι συμβατό με την εικόνα του Gerber RS-274-X, καθιστώντας το εύκολο να ενσωματωθεί σε διάφορα λογισμικά σχεδιασμού και διαδικασίες κατασκευής.

Αυτό το υψηλής απόδοσης PCB βρίσκει πολυάριθμες εφαρμογές στον τομέα της ηλεκτρονικής ραδιοσυχνοτήτων και των μικροκυμάτων.,συνδετήρες, συστήματα δορυφορικής επικοινωνίας, κεραίες παγκόσμιων συστημάτων εντοπισμού θέσης, κεραίες επικάλυψης, διηλεκτρικοί πόλωση και φακοί και δοκιμαστές τσιπ.

Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, παρακαλούμε επικοινωνήστε με την Ivy στο sales10@bichengpcb.com.

Αποκλείοντας το πλήρες δυναμικό του TMM10 PCB για το επόμενο έργο σας.

Αποκάλυψη της επόμενης γενιάς: Το TMM10 PCB επαναπροσδιορίζει τις εφαρμογές RF και μικροκυμάτων

Ο κόσμος της τεχνολογίας ραδιοκυμάτων και μικροκυμάτων είναι μάρτυρες μιας αλλαγής παραδείγματος με την εισαγωγή του πρωτοποριακού PCB TMM10.και θερμοστεγείς πολυμερείς σύνθετες ύλες, το TMM10 PCB προσφέρει απαράμιλλη απόδοση, αξιοπιστία και αντοχή.Αυτό το πρωτοποριακό υλικό PCB είναι έτοιμο να μεταμορφώσει τη βιομηχανία.

Αδιαμφισβήτητη Απόδοση και Αξιόπιστη

Εξερεύνηση των προηγμένων ιδιοτήτων του PCB TMM10

Το TMM10 PCB διαθέτει εντυπωσιακή διηλεκτρική σταθερά (εProcess) 9,20 ± 0,23 στα 10 GHz, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος.προσδιορίζεται με τη μέθοδο διαφορικού μήκους φάσηςΕπιπλέον, ο χαμηλός συντελεστής διάσπασης (0,0022) ελαχιστοποιεί την απώλεια σήματος και διατηρεί την ακεραιότητα του σήματος.

Αξιόπιστη σε ακραίες συνθήκες: θερμική σταθερότητα και χαμηλός συντελεστής διάσπασης

Ο συντελεστής θερμικής διαστολής του PCB TMM10, που ταιριάζει με τον χαλκό, μετριάζει τη μηχανική πίεση και εξασφαλίζει την ακεραιότητά του ακόμη και σε περιβάλλοντα διακυμάνσεων θερμοκρασίας.Με θερμικό συντελεστή διηλεκτρικής σταθεράς -38 ppm/°K από -55°C έως 125°CΕπιπλέον, η εξαιρετική θερμική αγωγιμότητα των 0,76 W/m/K στους 80 °C διευκολύνει την αποτελεσματική διάχυση της θερμότητας.

Η απρόσκοπτη ολοκλήρωση έγινε εύκολη: Συμβατότητα με το Gerber RS-274-X

Το TMM10 PCB ενσωματώνεται απρόσκοπτα στο υπάρχον λογισμικό σχεδιασμού και τις διαδικασίες κατασκευής, χάρη στην συμβατότητά του με την εικόνα του Gerber RS-274-X.Αυτό το χαρακτηριστικό απλοποιεί τη μετάβαση από το σχεδιασμό στην παραγωγή, εξοικονομώντας χρόνο και προσπάθεια.

Πιο δημοφιλείς εφαρμογές και μελλοντικές προοπτικές

Βελτιωμένη μετάδοση σήματος: Ο ρόλος του TMM10 PCB σε ενισχυτές ισχύος και φίλτρα

Το PCB TMM10 είναι ένα παιχνίδι-αλλαγή σε ενισχυτές ισχύος, φίλτρα και ζεύγη, εξασφαλίζοντας βελτιστοποιημένη μετάδοση σήματος και ενίσχυση.Η εξαιρετική του απόδοση επιτρέπει στα κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων να προσφέρουν ανώτερα αποτελέσματα.

Πέρα από τον ουρανό: Επιπτώσεις του TMM10 PCB στα συστήματα δορυφορικής επικοινωνίας

Το PCB TMM10 διαδραματίζει καθοριστικό ρόλο στα συστήματα δορυφορικής επικοινωνίας, επιτρέποντας την απρόσκοπτη μεταφορά δεδομένων και την αξιόπιστη λήψη σήματος.Η αντοχή και η θερμική σταθερότητα του το καθιστούν ιδανική επιλογή για εφαρμογές στο διάστημα.

Συμπεράσματα

Διαμόρφωση του μέλλοντος: Προόδους και καινοτομίες στην τεχνολογία PCB TMM10

Το TMM10 PCB φέρνει επανάσταση στις εφαρμογές ραδιοκυμάτων και μικροκυμάτων με τις εξαιρετικές του ιδιότητες και την απαράμιλλη απόδοσή του.Από την αξιόπιστη μετάδοση σήματος σε αποτελεσματική θερμική διαχείριση και χημική αντοχήΌσο κοιτάζουμε μπροστά, οι συνεχείς εξελίξεις και καινοτομίες του TMM10 PCB υπόσχονται να ανοίξουν νέα σύνορα στον ηλεκτρονικό σχεδιασμό και την κατασκευή.Αγκαλιάστε το μέλλον με το TMM10 PCB και ξεκλειδώστε το πλήρες δυναμικό των έργων RF και μικροκυμάτων σας.
