| Υψηλό φως: | Διπλής όψης ραδιοσυχνότητα PCB,Διπλό πλαισιωμένο PCB 1.6MM,Δελτίο PCB RF TMM3 |
||
|---|---|---|---|

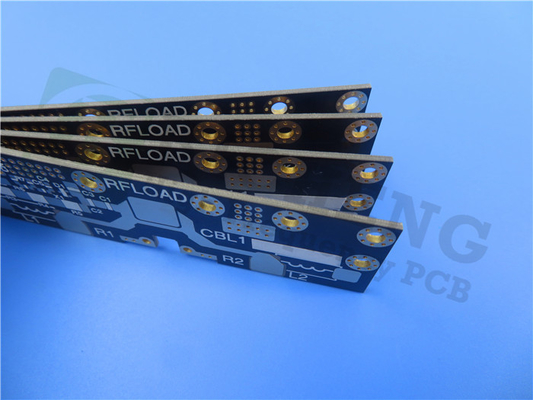

Παρουσιάζουμε το TMM3 PCB, ένα πρωτοποριακό κυκλωτικό πλάνο που έχει σχεδιαστεί για να προσφέρει εξαιρετικές επιδόσεις και αξιοπιστία σε ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.υδρογονάνθρακεςΤο TMM3 PCB προσφέρει εξαιρετικές ηλεκτρικές ιδιότητες, ακριβή κατασκευή και ισχυρή αντοχή.
Υλικό και ηλεκτρικές ιδιότητες:
Το TMM3 PCB χρησιμοποιεί έναν μοναδικό συνδυασμό κεραμικών, υδρογονανθράκων και θερμοστεχών πολυμερών σύνθετων για να παρέχει ανώτερη απόδοση.032 σε 10 GHz/23°C και εξαιρετικά χαμηλός συντελεστής διάσπασης 0.002 στην ίδια συχνότητα και θερμοκρασία, το εν λόγω PCB εξασφαλίζει αποτελεσματική μετάδοση σήματος και ελάχιστη απώλεια σήματος.Ο θερμικός συντελεστής Dk 37 ppm/°C κατά τη διάρκεια των θερμοκρασιών -55°C έως 125°C εξασφαλίζει σταθερή απόδοση σε ευρύ εύρος θερμοκρασιώνΤο PCB TMM3 έχει σχεδιαστεί για αξιόπιστη λειτουργία σε θερμοκρασίες που κυμαίνονται από -40°C έως +85°C.
| Ιδιοκτησία | TMM3 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
| Η διηλεκτρική σταθερά,εΔιαδικασία | 3.27±0.032 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.45 | - | - | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης (διαδικασία) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς | +37 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Αντίσταση μόνωσης | > 2000 | - | Γεια σου. | C/96/60/95 | ΑΣTM D257 | |
| Αντίσταση όγκου | 2 x 109 | - | Μωμ. | - | ΑΣTM D257 | |
| Αντίσταση επιφάνειας | > 9x 10^9 | - | Μωμ. | - | ΑΣTM D257 | |
| Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 441 | Z | V/mil | - | Μέθοδος IPC-TM-650 2.5.6.2 | |
| Θερμικές ιδιότητες | ||||||
| Θερμοκρασία αποσύνθεσης (Td) | 425 | 425 | °CTGA | - | ΑΣTM D3850 | |
| Συντελεστής θερμικής διαστολής - x | 15 | X | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Y | 15 | Y | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Z | 23 | Z | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Θερμική αγωγιμότητα | 0.7 | Z | W/m/K | 80 °C | ΑΣTM C518 | |
| Μηχανικές ιδιότητες | ||||||
| Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.7 (1.0) | X,Y | Δοκιμαστικό σύστημα | μετά τη συγκόλληση 1 ουγγ. | Μέθοδος IPC-TM-650 2.4.8 | |
| Δυνατότητα κάμψης (MD/CMD) | 16.53 | X,Y | kpsi | Α | ΑΣTM D790 | |
| Μοντέλο κάμψης (MD/CMD) | 1.72 | X,Y | Mpsi | Α | ΑΣTM D790 | |
| Φυσικές Ιδιότητες | ||||||
| Απορρόφηση υγρασίας (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | ΑΣTM D570 |
| 3.18mm (0.125") | 0.12 | |||||
| Ειδική βαρύτητα | 1.78 | - | - | Α | ΑΣTM D792 | |
| Ειδική θερμική ικανότητα | 0.87 | - | Υ/γ/Κ | Α | Υπολογισμός | |
| Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. | - | - | - | - | |
Χαρακτηριστικά και οφέλη:
Το TMM3 PCB ενσωματώνει διάφορα χαρακτηριστικά και οφέλη που το καθιστούν ιδανική επιλογή για απαιτητικές ηλεκτρονικές εφαρμογές.πρόληψη προβλημάτων που σχετίζονται με θερμική πίεσηΜε εύρος πάχους από 0,0015 έως 0,500 ίντσες (+/- 0,0015 ), αυτό το PCB προσφέρει ευελιξία στο σχεδιασμό και επιτρέπει ακριβή προσαρμογή.διασφάλιση μακροχρόνιας αντοχήςΤο TMM3 PCB είναι ανθεκτικό σε χημικές ουσίες, μειώνοντας τον κίνδυνο βλάβης κατά τη διάρκεια της κατασκευής.διασφάλιση ασφαλών συνδέσεων σε διάφορες εφαρμογές.
Διαμόρφωση και κατασκευή της στοίβας:
Το TMM3 PCB διαθέτει μια διαμόρφωση 2 στρωμάτων άκαμπτης στοιβάδας, παρέχοντας απλότητα και αποτελεσματικότητα για μια ποικιλία εφαρμογών.διασφάλιση βέλτιστης αγωγιμότητας και ακεραιότητας σήματοςΗ Rogers Core TMM3, με πάχος 1.524 mm (60 mil), προσφέρει εξαιρετική δομική σταθερότητα και ηλεκτρική απόδοση.
Με διαστάσεις 155,1 mm x 168,12 mm, παρέχει άφθονο χώρο για την τοποθέτηση των εξαρτημάτων και εξασφαλίζει ευκολία ενσωμάτωσης.που επιτρέπουν πολύπλοκα σχέδια κυκλωμάτωνΗ ελάχιστη μέγεθος τρύπας 0,45 mm επιτρέπει την ακριβή γεώτρηση και την τοποθέτηση των εξαρτημάτων.Με πάχος τελικής πλάκας 1.6 mm και ένα τελικό βάρος χαλκού 1 ουγκιάς (1.4 mils) στα εξωτερικά στρώματα, το TMM3 PCB επιτυγχάνει την τέλεια ισορροπία μεταξύ αντοχής και απόδοσης.
Για να εξασφαλιστεί η βέλτιστη αγωγιμότητα και προστασία από τη διάβρωση, το PCB διαθέτει πάχος 20 μm μέσω επικάλυψης και επιφάνεια επιφάνειας ζεστού αέρα (HASL).Το επάνω μεταξοειδές είναι με καθαρό λευκό.Η ανώτερη μάσκα συγκόλλησης είναι πράσινη, παρέχοντας οπτική ελκυστικότητα και λειτουργική προστασία.
Αξιόπιστη και διασφαλισμένη ποιότητα:
Το PCB TMM3 υποβάλλεται σε εκτεταμένες δοκιμές και συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας και αξιόπιστη απόδοση.διασφάλιση της λειτουργικότητάς του και της συμμόρφωσης με τις προδιαγραφές.
Εφαρμογές και Παγκόσμια Διαθεσιμότητα:
Το TMM3 PCB έχει εφαρμογές σε διάφορους τομείς, συμπεριλαμβανομένων των κυκλωμάτων ραδιοσυχνοτήτων και μικροκυμάτων, ενισχυτών ισχύος και συνδυαστών, φίλτρων και ζεύξεων, συστημάτων δορυφορικής επικοινωνίας,Αντενές για συστήματα παγκόσμιας θέσηςΜε την παγκόσμια διαθεσιμότητα, αυτό το PCB μπορεί να είναι εύκολα προσβάσιμο και να ενσωματωθεί σε έργα σε όλο τον κόσμο.
