Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Υδρογονάνθρακες / Κηραμικά / υφαντό γυαλί | Αρίθμηση στρώματος: | PCB μονής όψης, PCB διπλής όψης, PCB πολλαπλών στρώσεων, υβριδικό PCB |
|---|---|---|---|
| Πάχος PCB: | 30.7mil ((0.780mm), 60.7mil (1.542mm) | Μέγεθος PCB: | ≤400mm X 500mm |
| Βάρος χαλκού: | 1 oz (35μm), 2oz (70μm) | Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο, λευκό κλπ. |
| Η επιφάνεια τελειώνει: | Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, γυμνό χαλκό, OSP, ENEPIG, καθαρό χρυσό κλπ. | ||
| Υψηλό φως: | Πίνακας PCB RF υφασμένου γυαλιού,Υψηλής συχνότητας PCB κλάσης κεραίας,Δελτίο κυκλωμάτων Τύπου RF DK 2.55 |
||

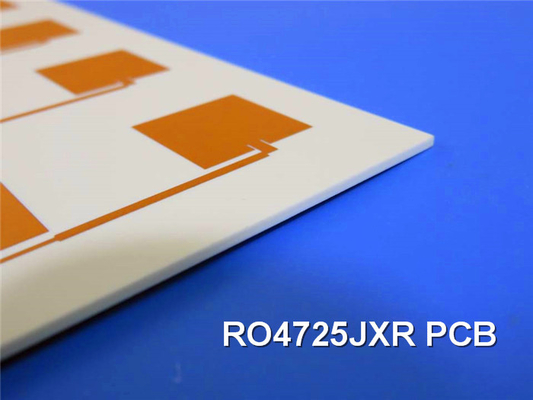

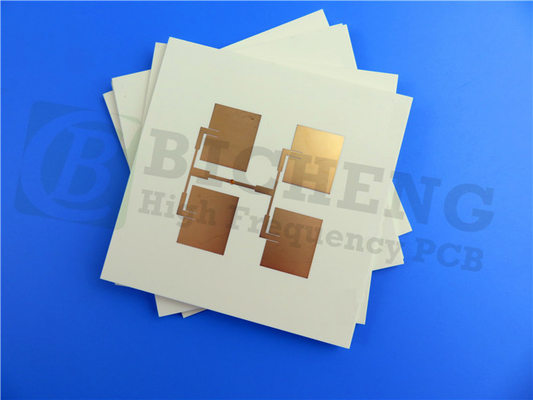

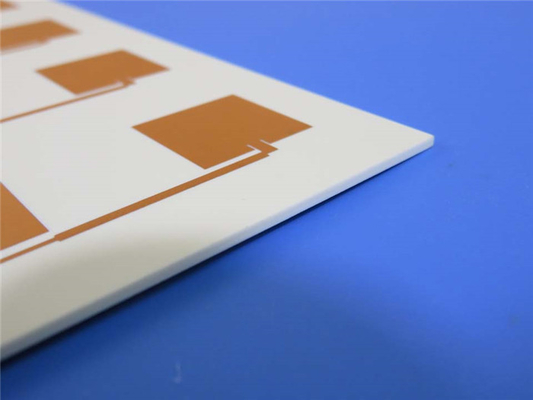

Τα λαμινάτα κλάσης κεραίας Rogers RO4725JXR προσφέρουν ένα αξιόπιστο και οικονομικά αποδοτικό υποκατάστατο των παραδοσιακών λαμινάτων με βάση το PTFE.
Τα συστήματα ρητίνης που χρησιμοποιούνται στα διηλεκτρικά υλικά RO4725JXR προσφέρουν τις βασικές ιδιότητες που απαιτούνται για τη βέλτιστη απόδοση της κεραίας.Τα laminates κλάσης κεραίας RO4725JXR είναι πλήρως συμβατά με τις συμβατικές διαδικασίες συγκόλλησης FR-4 και υψηλής θερμοκρασίας χωρίς μόλυβδο. Σε αντίθεση με τα παραδοσιακά λαμινάτα με βάση το PTFE, αυτά τα υλικά δεν απαιτούν ειδική επεξεργασία για την προετοιμασία των επιχρισμένων τρυπών.οι σχεδιαστές μπορούν να επιτύχουν οικονομικά αποδοτικές λύσεις χωρίς να διακυβεύονται οι επιδόσεις.
RO4725JXR Τυπικές ιδιότητες
| Ιδιοκτησία | RO4725JXR | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Διορθωτική διαδικασία | 20,55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 2.5.5.5 | |
| Διορθωτική διαμόρφωση | 2.64 | Z | 10,7 GHz - 5 GHz |
Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 2.5.5.5 | |
| 0.0022 | 2.5GHz | ||||
| Θερμικός συντελεστής εr | +34 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650, 2.5.5.5 |
| Αντίσταση όγκου (0,030") | 2.16 X 10^8 | MΩ•cm | ΚΟΝΤ Α | IPC-TM-650, 2.5.17.1 | |
| Αντίσταση επιφάνειας (0,030") | 4.8 x 10^7 | MΩ | ΚΟΝΤ Α | IPC-TM-650, 2.5.17.1 | |
| PIM | -166 | dBc | 50 Ωμ 0.060 |
43 dBm 1900MHz |
|
| Ηλεκτρική αντοχή (0,030 ‰) | 630 | Z | V/mil | IPC-TM-650, 2.5.6.2 | |
| Δυνατότητα κάμψης MD | 121 (17.5) | MPa (kpsi) |
NT1 αθλητισμός | ΑΣTM D790 | |
| CMD | 92 (13.3) | ||||
| Διαμετρική σταθερότητα | < 0.4 | X,Y | mm/m | μετά την εικόνα +E2/150°C |
IPC-TM-650, 2.4.39Α |
| Συντελεστής θερμότητας Επέκταση |
13.9 | X | ppm/°C | -55 έως 288°C | IPC-TM-650, 2.1.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| Θερμική αγωγιμότητα | 0.38 | Z | W/mK° | 50°C | ΑΣTM D5470 |
| Απορρόφηση υγρασίας | 0.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 439 | °C | ΑΣTM D3850 | ||
| Σφιχτότητα | 1.27 | gm/cm3 | ΑΣTM D792 | ||
| Δυνατότητα της φλούδας χαλκού | 8.5 | pi | 1 ουγκιόν LoPro EDC | IPC-TM-650 2.4.8 | |
| Πυροδοσία | Α/Χ | UL94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. |
Χαρακτηριστικά:
1.Διαλεκτρική σταθερά 2,55+/- 0.05
2. Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Z σε 25,6 ppm/°C
3. Χαμηλός TCDk (Θερμικός συντελεστής της διηλεκτρικής σταθεράς) +34 ppm/°C
4Οι συντελεστές διάσπασης κυμαίνονται από.0022 έως.0026
5Υψηλή θερμοκρασία μετάβασης του γυαλιού (Tg) άνω των 280°C
Πλεονεκτήματα
1Μικρή απώλεια εισαγωγής, εξασφαλίζοντας ελάχιστη απώλεια σήματος κατά τη μετάδοση
2. Dk (διαλεκτρική σταθερά) που ταιριάζει με τις προδιαγραφές κεραίας με βάση το PTFE, διευκολύνοντας την απρόσκοπτη ενσωμάτωση με τα υπάρχοντα σχέδια
3. Μειωμένη παθητική διατροποποίηση (PIM), με αποτέλεσμα βελτιωμένη ποιότητα σήματος και λιγότερες παρεμβολές
4Συνεπής απόδοση κυκλώματος, παρέχοντας αξιόπιστα και προβλέψιμα αποτελέσματα.
Η ικανότητά μας για PCB (RO4725JXR)
| Υλικό PCB: | Υδρογονάνθρακες / Κηραμικά / υφαντό γυαλί |
| Ονομασία: | RO4725JXR |
| Διορθωτική σταθερά: | 2.55 |
| Αριθμός στρωμάτων: | Μονόπλευρο PCB, Διπλόπλευρο PCB, Πολυστρώμα PCB, Υβριδικό PCB |
| Δυνατότητα εκτόξευσης | 30.7mil ((0.780mm), 60.7mil (1.542mm) |
| Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο, λευκό κλπ. |
| Εκτέλεση επιφάνειας: | Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, γυμνό χαλκό, OSP, ENEPIG, καθαρό χρυσό κλπ. |
Τυπικές εφαρμογές
Αντενές κυτταρικού σταθμού βάσης
