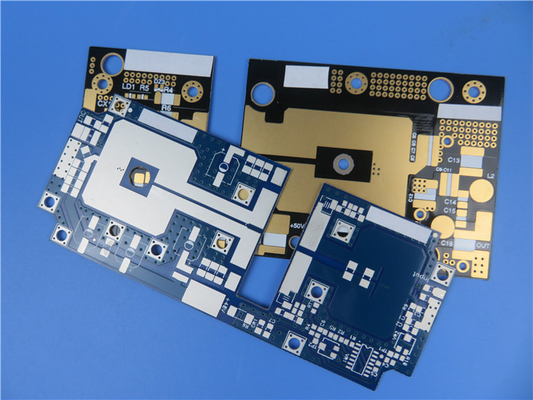

| Υψηλό φως: | PCB χτισμένο σε 25mil υποστρώματα,Πλαισιωμένος διπλάσιο πίνακας PCB,Πίνακας PCB από κεραμικά υαλοειδή |
||
|---|---|---|---|
Σήμερα, είμαι ευτυχής να είμαι ο οικοδεσπότης καθώς εμβαθύνουμε στον κόσμο των υψηλής συχνότητας PCB RF-60TC, που προσφέρουν βελτιωμένη διάχυση θερμότητας και αξιοσημείωτα χαμηλή απώλεια.
Η RF-60TC είναι ένα υλικό PCB υψηλών επιδόσεων που συνδυάζει PTFE και υποστρώματα υαλοπινάκων γεμάτα κεραμικά.παρέχοντας ανώτερη διηλεκτρική διάσπαση θερμότητας και ελάχιστες απώλειεςΑυτό το μοναδικό υλικό επιτρέπει χαμηλότερες θερμοκρασίες λειτουργίας για εφαρμογές υψηλής ισχύος και βελτιώνει τις επιδόσεις και την αποδοτικότητα για εφαρμογές μικροσκοπικών κερατών στο τμήμα αγοράς 6,15 DK.
Τώρα, ας εξερευνήσουμε τις λεπτομερείς ιδιότητες του RF-60TC.
RF-60TC Τυπικές ιδιότητες
Η διηλεκτρική σταθερά (Dk) του RF-60TC είναι 6,15 ± 0,15 στα 10 GHz, ενώ η ταντζάντα διηλεκτρικής απώλειας (Df) είναι εντυπωσιακή 0.002.
Όσον αφορά τις ηλεκτρικές ιδιότητες, η RF-60TC διαθέτει μια διηλεκτρική τάση διακοπής 55 kV και διηλεκτρική ένταση 550 V/mil.
Επιπλέον, το RF-60TC παρουσιάζει εξαιρετική αντίσταση τόξου, που διαρκεί πάνω από 180 δευτερόλεπτα.0 x 10^8 Mohm.
Μετατοπίζοντας την προσοχή μας στις μηχανικές ιδιότητες, η ελαστική αντοχή στην κατεύθυνση της μηχανής (MD) είναι 10.000 psi, ενώ στην διασταύρωση (CD), είναι 9.000 psi.
Για την αντοχή στη σύσφιξη, το RF-60TC δείχνει 9.000 psi στο MD και 7.000 psi στο CD.
Το μοντέλο του Γιάνγκ στο MD μετριέται σε 721 kpsi, και ο λόγος του Πουάσον στο MD είναι 0.155.
| Ιδιοκτησία | Μονάδα | Αξία RF-60TC | Μέθοδος δοκιμής |
| Ηλεκτρικές ιδιότητες | |||
| Dk @ 10 GHz | 60,15 ± 0.15 | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | |
| Df @ 10 GHz | 0.002 | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | |
| Ηλεκτρική διάσπαση | kV | 55 | IPC-650 2.5.6 |
| Δυνατότητα διηλεκτρικής | Β/mil (V/mm) | 550 (21.654) | IPC-650 2.5.6.2 |
| Αντίσταση τόξου | Δευτερόλεπτα | > 180 | IPC-650 2.5.1 |
| Αντίσταση επιφάνειας | Μωμ. | 1.0 x 108 | IPC-650 2.5.17.1 (Μετά την υγρασία) |
| Αντίσταση όγκου | Mohm/cm | 1.0 x 108 | IPC-650 2.5.17.1 (Μετά την υγρασία) |
| Μηχανικές ιδιότητες | |||
| Δυνατότητα κάμψης (MD) | σπι (N/mm)2) | 10000 (69) | IPC-650 2.4.4 |
| Δυνατότητα κάμψης (CD) | σπι (N/mm)2) | 9000 (62) | IPC-650 2.4.4 |
| Δυνατότητα τράβηξης (MD) | σπι (N/mm)2) | 9000 (62) | IPC-650 2.4.19 |
| Δυνατότητα τράβηξης (CD) | σπι (N/mm)2) | 7000 (48) | IPC-650 2.4.19 |
| Το Young's Modulus (MD) | kpsi (N/mm)2) | 721 (4971) | ASTM D 3039/IPC-TM-650 2.4.19 |
| Αναλογία Poisson (MD) | 0.155 | ASTM D 3039/IPC-TM-650 2.4.19 | |
| Διαμετρική σταθερότητα (MD) | χιλιοστά | 0.01 | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) |
| Διαμετρική σταθερότητα (CD) | χιλιοστά | 0.69 | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) |
| Διαμετρική σταθερότητα (MD) | χιλιοστά | 0.06 | IPC-650 2.4.39 Τμήμα 5.5 (Θερμική πίεση) |
| Διαμετρική σταθερότητα (CD) | χιλιοστά | 0.8 | IPC-650 2.4.39 Τμήμα 5.5 (Θερμική πίεση) |
| Θερμικές ιδιότητες | |||
| Θερμική αγωγιμότητα (μη καλυμμένη) | W/M*K | 0.9 | IPC-650 2.4.50 |
| Θερμική αγωγιμότητα (CH/CH) | W/M*K | 1 | IPC-650 2.4.50 |
| Θερμική αγωγιμότητα (C1/C1) | W/M*K | 1.05 | IPC-650 2.4.50 |
| TCDk | ppm/°C | - Τρία.581 | |
| ΚΤΕ (άξονας X, Y) | ppm/°Γ | 9.9 | IPC-650 2.4.41 (RT- 150)°Γ) |
| ΚΤΕ (άξονας Z) | ppm/°Γ | 40 | IPC-650 2.4.41 (RT- 150)°Γ) |
| Φυσικές Ιδιότητες | |||
| Απορρόφηση υγρασίας | % | 0.03 | IPC-650 2.6.2.1 |
| Δυνατότητα απολέπισης (1 oz. ED) | Δοκιμαστική μονάδα | 8 (1.43) | IPC-650 2.4.8 |
| Πληθυσμός (ειδική βαρύτητα) | g/cm3 | 2.84 | IPC-650 2.3.5 |
| Ειδική θερμότητα | Δ/γΚ | 0.94 | IPC-650 2.4.50 |
| Td (2% Wt. απώλεια) | °C (°Ε) | 500 (930) | IPC - 650 2.4.24.6 / TGA |
| Td (5% απώλεια βάρους) | °C (°Ε) | 515 (960) | IPC - 650 2.4.24.6 / TGA |
| Αξιολόγηση εύφλεκτης ικανότητας | V-0 | UL 94 | |
Όσον αφορά τη σταθερότητα των διαστάσεων, η RF-60TC παρουσιάζει μια ελάχιστη μεταβολή διαστάσεων 0,01 mils / in στο MD μετά το ψήσιμο, ενώ στο CD είναι 0,69 mils / in. Μετά από θερμική πίεση, η θερμική πίεση είναι 0,01 mils / in.η σταθερότητα διαστάσεων φτάνει το 00,06 mils/in στο MD και 0,8 mils/in στο CD.
Για το μη καλυμμένο υλικό η θερμική αγωγιμότητα είναι 0,9 W/MK, ενώ για μισή ουγκιά και 1 ουγκιά χαλκό, η θερμική αγωγιμότητα είναι 0,9 W/MK.φτάνει το 1 W/MK και το 10,05 W/MK, αντίστοιχα.
Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς (TCDk) για το RF-60TC είναι -3,581 ppm/°C και ο συντελεστής θερμικής διαστολής (CTE) είναι 9,9 ppm/°C για τους άξονες X και Y,με ελαφρώς υψηλότερη τιμή 40 ppm/°C για τον άξονα Z.
Όσον αφορά τις φυσικές ιδιότητες, το RF-60TC παρουσιάζει ρυθμό απορρόφησης υγρασίας μόλις 0,03%.84 g/cm3 και ειδική θερμότητα 0.94 J/gK. Η θερμική θερμοκρασία αποσύνθεσης του υλικού (Td) είναι 500 °C για απώλεια βάρους 2% και 515 °C για απώλεια βάρους 5%. Διαθέτει επίσης βαθμολογία εύφλεκτης ικανότητας V-0 σύμφωνα με το UL 94.
Δυνατότητα PCB (RF-60TC)
Στο Bicheng PCB, προσφέρουμε μια ολοκληρωμένη γκάμα PCB, συμπεριλαμβανομένων των επιλογών μονοστρωμάτων, διπλών στρωμάτων, πολυστρωμάτων και υβριδικών, που χρησιμοποιούν όλα το RF-60TC.
Τα PCB RF-60TC είναι διαθέσιμα σε διάφορα πάχους, ξεκινώντας από το λεπτότερο σε 5 mils και αυξάνοντας στα βήματα 5 mils, όπως 10 mils, 20 mils, 25 mils, 30 mils και 60 mils, μεταξύ άλλων.
Μπορείτε να επιλέξετε ανάμεσα σε 1 ουγκιά και 2 ουγκιά φτιαγμένο χαλκό για τις γραμμές.
Τα PCB μας μπορούν να φθάσουν το μέγιστο μέγεθος των 400 χ 500 χιλιοστών, φιλοξενώντας μεμονωμένες σανίδες ή πολλαπλά σχέδια μέσα σε ένα μόνο πάνελ.
Για προσαρμογή, προσφέρουμε μια επιλογή από χρώματα μάσκας συγκόλλησης, συμπεριλαμβανομένου του πράσινου, μαύρου, μπλε, κόκκινου και κίτρινου.
Επιπλέον, παρέχουμε διάφορες επιλογές επιφάνειας για να ανταποκριθούν σε διαφορετικές απαιτήσεις PCB. Αυτές οι επιλογές περιλαμβάνουν HASL, καταδύσεις χρυσού, καταδύσεις ασήμι, καταδύσεις κασσίτερου, OSP, ENEPIG, καθαρό χρυσό,και γυμνό χαλκό.
| Υλικό PCB: | Κηραμικά γεμάτα υαλοπλαστικά με βάση το PTFE |
| Ονομασία: | RF-60TC |
| Διορθωτική σταθερά: | 6.15 |
| Αριθμός στρωμάτων: | Μία στρώση, διπλή στρώση, πολυστρώση, υβριδικό PCB |
| Μονάδα διαμόρφωσης: | 5mil (0.127mm); 10mil (0.254mm); 20mil (0.508mm), 25mil(0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο κλπ. |
| Εκτέλεση επιφάνειας: | HASL, Χρυσό Immersion, Ασημένιο Immersion, Κύπελλο Immersion, OSP, ENEPIG, Καθαρό χρυσό και γυμνό χαλκό κλπ. |
Τα PCB RF-60TC βρίσκουν εφαρμογή σε ένα ευρύ φάσμα πεδίων, συμπεριλαμβανομένων ενισχυτών υψηλής ισχύος, μικροσκοπικών κερατών, συσκευών GPS, κερατών patch, αναγνώστες RFID, φίλτρων, συνδετήρων και δορυφόρων,μεταξύ άλλων.
Συμπεράσματα
Τα PCB RF-60TC είναι μηχανικά υποστηριζόμενα στρώματα με υψηλή θερμική αγωγιμότητα, προσφέροντας τρεις έως πέντε φορές την θερμική αγωγιμότητα των εναλλακτικών FR-4.Αυτά τα PCB υπερέχουν στην απώλεια θερμότητας και είναι ιδανικά για υψηλής ισχύος εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων που απαιτούν αποτελεσματική και αξιόπιστη απόδοση.
