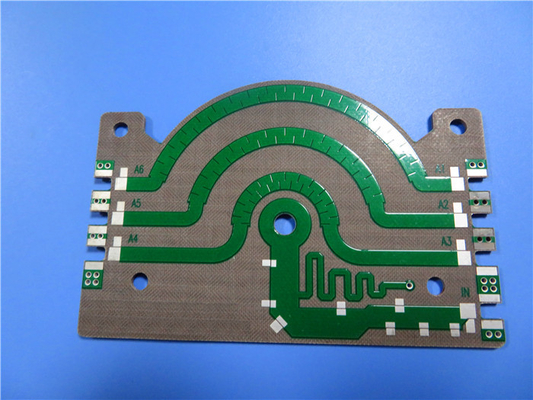

Πίνακες κυκλωμάτων PCB υψηλής συχνότητας 60mil TLY-5Z

Πίνακες κυκλωμάτων PCB υψηλής συχνότητας 60mil TLY-5Z

MOQ: 1pcs
τιμή: USD 9.99-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Πίνακας PCB συνθετικών υλικών PTFE γεμάτος γυαλί

,

Πίνακες κυκλωμάτων PCB υψηλής συχνότητας 60mil

,

Πίνακες κυκλωμάτων PCB υψηλής συχνότητας TLY-5Z

Περιγραφή προϊόντος

Σήμερα, θα συζητήσουμε για τα PCB TLY-5Z, ένα είδος PCB υψηλής συχνότητας που κατασκευάζεται σε ελαφριά υποστρώματα.



Τα λαμινάτα TLY-5Z είναι προηγμένα σύνθετα υλικά κατασκευασμένα από υαλογεμισμένο PTFE, ενισχυμένα με υφασμένη ίνες γυαλιού.όπως η αεροδιαστημική.



Η δομή γεμάτη γυαλί παρέχει σταθερότητα διαστάσεων που δεν μπορεί να επιτευχθεί με μη ενισχυμένα PTFE.που δεν μπορεί να επιτευχθεί με σύνθετα πλούσια σε PTFE.



Τώρα, ας ρίξουμε μια πιο προσεκτική ματιά στις τυπικές ιδιότητες των λαμινισμένων TLY-5Z.



Το TLY-5Z παρουσιάζει χαμηλή διηλεκτρική σταθερά 2,2 και χαμηλό συντελεστή διάσπασης 0,0015 στα 10 GHz. Έχει επίσης καλή αντίσταση όγκου 10^9 Mohms / cm και αντίσταση επιφάνειας 10^8 Mohms.



Όσον αφορά τις ηλεκτρικές επιδόσεις, το TLY-5Z διαθέτει υψηλή τάση διάσπασης 45 kV και διηλεκτρική αντοχή 770 V/mil.



Σε σύγκριση με τα συμβατικά υλικά με διηλεκτρική σταθερά 2,2, το TLY-5Z έχει χαμηλότερο συντελεστή θερμοκρασίας διηλεκτρικής σταθεράς (TCDk) -72 ppm/°C, που κυμαίνεται από -55 έως 150°C.η θερμική του αγωγιμότητα είναι σχετικά χαμηλή σε 0.2 W/m/K.



Από την άλλη πλευρά, το TLY-5Z έχει εξαιρετικές μηχανικές ιδιότητες./ ίντσες για 1 ουγκιά χαλκού και αντοχή σε τράβηγμα άνω των 9000 psi τόσο προς την κατεύθυνση της μηχανής (MD) όσο και προς την κατεύθυνση της πλάκας (CD)Το μέτρο ελαστικότητας υπερβαίνει τα 16000 psi και στις δύο κατευθύνσεις και μπορεί να επιμηκύνει την επέκταση κατά 6% και 6,9%.



Ιδιοκτησία Προϋποθέσεις Αξία Μονάδα Μέθοδος δοκιμής
Ηλεκτρικές ιδιότητες
Διορθωτική σταθερά @ 10 GHz 2.20+/- 0.04   IPC-650 2.5.5.5.1 Mod.
Παράγοντας διάσπασης @ 10 GHz 0.0015   IPC-650 2.5.5.5.1 Mod.
Αντίσταση όγκου   10^9 Mohms/cm IPC-650 2.5.17.1
Αντίσταση επιφάνειας   10^8 Μοχμς IPC-650 2.5.17.1
Ηλεκτρική τάση διάσπασης   45 kV IPC-650 2.5.6
Δυνατότητα διηλεκτρικής   770 V/mil IPC-650 2.5.6.2
Θερμικές ιδιότητες
Tc(D) K (-55 ~ 150°C) - 72 ppm/°C IPC-650 2.5.5.6 Mod.
Θερμική αγωγιμότητα   0.2 W/M*K IPC-650 2.4.50
CTE (25 - 260°C) X 30 ppm/oC IPC-650 2.4.41
  Y 40 ppm/oC IPC-650 2.4.41
  Z 130 ppm/oC IPC-650 2.4.41
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης 1 ουγγ. χαλκού 7 Λιπές / ίντσες IPC-650 2.4.8
Δυνατότητα τράβηξης MD 9137 σπι IPC-650 2.4.18.3
  CD 9572 σπι IPC-650 2.4.18.3
Μοντέλο τράβηξης MD 182,748 σπι IPC-650 2.4.18.3
  CD 165,344 σπι IPC-650 2.4.18.3
Μηχανικές ιδιότητες
Επέκταση MD 6 % IPC-650 2.4.18.3
  CD 6.9 % IPC-650 2.4.18.3
Ελαστική δύναμη MD 10,300 σπι ΑΣTM D790
  CD 11,600 σπι ΑΣTM D790
Ελαστικός Μοδούλος MD 377,100 σπι ΑΣTM D790
  CD 432,213 σπι ΑΣTM D790
Διαμετρική σταθερότητα MD -Ούτε ένα.05-0.05 % (10mil, 30mil) IPC-650 2.4.39 (Φαμένο)
  CD -Ούτε ένα.17-0.11 % (10mil, 30mil) IPC-650 2.4.39 (Φαμένο)
Διαμετρική σταθερότητα MD -Ούτε ένα.07-0.07 % (10mil, 30mil) IPC-650 2.4.39 (στρες)
  CD -Ούτε ένα.22-0.14 % (10mil, 30mil) IPC-650 2.4.39 (στρες)
Σφιχτότητα Ειδική βαρύτητα 1.92 g/cm3 IPC-650 2.3.5
Χημικές / φυσικές ιδιότητες
Ειδική θερμότητα   0.95 J/g°C IPC-650 2.4.50
Απορρόφηση υγρασίας   0.03 % IPC-650 2.6.2.1
Σκληρότητα Δυομετρητής 68 - ΑΣTM D2240
Αξιολόγηση εύφλεκτης ικανότητας UL-94   V-0   UL-94



Όσον αφορά την ελαστική αντοχή, το TLY-5Z έχει καλή απόδοση με 10300 psi και 11600 psi στις κατευθύνσεις MD και CD αντίστοιχα.έχει υψηλό εύρος κάμψης άνω των 300 χιλιάδων και 400 χιλιάδων στις κατευθύνσεις MD και CD αντίστοιχα.



Το TLY-5Z παρουσιάζει καλή σταθερότητα διαστάσεων, με αρνητική ονομαστική τιμή περίπου -0,05% προς την κατεύθυνση MD. Μετά από θερμική πίεση, παρουσιάζει ελαφρώς πιο αρνητική διαστολή,με τιμή -00,07% για διάφορα πάχους.



Με πυκνότητα 1,92 g/cm3, το TLY-5Z είναι ένα λαμινάτο χαμηλής πυκνότητας. Έχει ειδική θερμική τιμή 0,95 J/g/°C και χαμηλό ποσοστό απορρόφησης υγρασίας 0,03%.Επίσης, έχει σκληρότητα Durometer 68 και είναι συμβατό με το UL 94V-0..



Στο Bicheng PCB, προσφέρουμε TLY-5Z PCB σε διάφορες διαμορφώσεις, συμπεριλαμβανομένων των διπλών στρωμάτων, πολυστρωμάτων και υβριδικών σχεδίων.30 εκατοστά, και 60 mils, και μπορούμε επίσης να προσαρμόσουμε το πάχος σε αυξήσεις των 10 mils (0.250mm).



Προσφέρουμε φινιρισμένο χαλκό σε γραμμές με επιλογές 1 ουγκιάς και 2 ουγκιάς.που μπορούν να χωρέσουν μεμονωμένες σανίδες ή πολλαπλά σχέδια σε ένα πάνελ.



Υλικό PCB: Πυκνωμένα συνθετικά υλικά PTFE με ενσωματωμένη ενίσχυση από γυαλί.
Ονομασία: TLY-5Z
Διορθωτική σταθερά: 2.20 +/- 0,04 (10 GHz)
Παράγοντας διάσπασης 00,0015 (10 GHz)
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Δάχος της επικαλυμμένης ύλης: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Βάρος χαλκού: 1 oz (35 μm), 2 oz (70 μm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Επιφάνεια: Χρυσός βύθισης, επίπεδο συγκόλλησης με θερμό αέρα (HASL), ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσοπλασμένο, ENEPIG, γυμνό χαλκό κλπ.



Διαφορετικά χρώματα μάσκας συγκόλλησης όπως πράσινο, μαύρο, μπλε, κίτρινο και κόκκινο είναι διαθέσιμα, και προσφέρουμε επιλογές επικάλυψης επιφάνειας pad συμπεριλαμβανομένου του χρυσού κατάδυσης, HASL, ασήμι κατάδυσης, κασσίτερο κατάδυσης, OSP,καθαρό χρυσάφι, ENEPIG, και γυμνό χαλκό.



Οι πίνακες TLY-5Z χρησιμοποιούνται συνήθως σε αεροδιαστημικά εξαρτήματα, κεραίες χαμηλού βάρους για αεροσκάφη και παθητικά συστατικά ραδιοσυχνοτήτων.



Συμπερασματικά, το TLY-5Z δεν είναι μόνο μια επιλογή υψηλών επιδόσεων, αλλά και μια ελκυστική επιλογή από άποψη κόστους.Παρέχει μια πιο οικονομικά αποδοτική εναλλακτική λύση σε σύγκριση με τα παραδοσιακά πλακεμένα με χαλκό πλούσια σε PTFEΤο TLY-5Z είναι κατάλληλο για εμπορικές εφαρμογές μικροκυμάτων μεγάλου όγκου όπου τα υποστρώματα πλούσια σε PTFE μπορεί να είναι πολύ ακριβά.



Πίνακες κυκλωμάτων PCB υψηλής συχνότητας 60mil TLY-5Z 0
