Σήμερα, θα ήθελα να σας μιλήσω για ένα αξιοσημείωτο κεραμικό συνθετικό υλικό PTFE που προσφέρει εξαιρετική σταθερότητα σε ηλεκτρικές και μηχανικές πτυχές.
Τα laminates RO3010 υψηλής συχνότητας του Rogers είναι ειδικά σχεδιασμένα για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.που παρέχουν εξαιρετικές ηλεκτρικές ιδιότητες και σταθερές μηχανικές ιδιότητεςΑυτό επιτρέπει στους σχεδιαστές μας να δημιουργήσουν πολυεπίπεδα σχέδια πλακέτων χρησιμοποιώντας διαφορετικά διηλεκτρικά σταθερά υλικά για κάθε στρώμα, χωρίς να αντιμετωπίζουν προβλήματα που σχετίζονται με την παραμόρφωση ή την αξιοπιστία.
RO3010 Τυπικές ιδιότητες
Η διηλεκτρική σταθερά του υλικού RO3010 είναι συνήθως 10.2, με ανοχή ±0.15.
Επίσης παρουσιάζει συντελεστή διάσπασης 0.0022, γεγονός που το καθιστά εξαιρετική επιλογή για κυκλώματα υψηλής συχνότητας που απαιτούν ελάχιστη απώλεια σήματος.
Ωστόσο, ο θερμικός συντελεστής της διηλεκτρικής σταθεράς προς την κατεύθυνση Z είναι −395 ppm/°C στα 10 GHz, και κυμαίνεται από -50°C έως 150°C.Η τιμή αυτή είναι σχετικά υψηλή και ενδέχεται να μην είναι κατάλληλη για περιβάλλοντα εργασίας ευαίσθητα στην θερμοκρασία..
Η διαμετρική σταθερότητα του RO3010 είναι αξιοσημείωτη.Αυτό εξασφαλίζει ότι το υλικό παραμένει σταθερό και δεν παραμορφώνεται κατά τη διάρκεια της διαδικασίας κατασκευής, διασφαλίζοντας ότι το τελικό προϊόν πληροί τις απαιτούμενες προδιαγραφές.
Είναι εντυπωσιακό ότι τόσο η αντίσταση όγκου όσο και η αντίσταση επιφάνειας του RO3010 είναι 105 MΩ.cm και 105 MΩ, αντίστοιχα.Αυτές οι τιμές αντίστασης ελέγχουν αποτελεσματικά τη ροή ηλεκτρικής ενέργειας στο κύκλωμα και εξασφαλίζουν αποτελεσματική μετάδοση σήματος.
Ιδιοκτησία | RO3010 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΔιαδικασία | 10.2±0.3 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 11.2 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -395 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.35 0.31 |
X Y |
mm/m | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1902 1934 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | 0.8 | j/g/k | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.95 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.8 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 9.4 | Επικεφαλής. | 1 ουγκιά, EDC μετά τη ζύμωση | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Το RO3010 παρουσιάζει μοντέλο τέντωσης άνω των 1900 MPa στις κατευθύνσεις X και Y.
Με ποσοστό απορρόφησης υγρασίας 0,05%, αποδεικνύει υψηλή αντοχή στην εισβολή νερού.
Επιπλέον, η ειδική θερμική ικανότητα του RO3010 υπολογίζεται σε 0,8 J/g/K, γεγονός που δείχνει την ικανότητά του να απορροφά θερμική ενέργεια.
Επιπλέον, σύμφωνα με τη μέθοδο ASTM D 5470 σε θερμοκρασία 50 °C, η θερμική αγωγιμότητα του RO3010 μετρά 0,95 W/m/K, γεγονός που υποδηλώνει καλή θερμική αγωγιμότητα.
Όσον αφορά τον συντελεστή θερμικής διαστολής (CTE), τις επιδόσεις του υλικού, που προσδιορίζονται με τη χρήση του IPC-TM-650 2.4.4.1Η μέθοδος δοκιμής σε θερμοκρασία 23 °C και 50% σχετική υγρασία, δίνει τιμές 13, 11 και 16 ppm/°C στις κατευθύνσεις X, Y και Z, αντίστοιχα, σε εύρος θερμοκρασίας από -55 έως 288 °C.Αυτό το αποτέλεσμα είναι αρκετά ευνοϊκό.Ως εκ τούτου, τα PCB που χρησιμοποιούν το RO3010 παρουσιάζουν εξαιρετική σταθερότητα διαστάσεων και αξιοπιστία σε τρύπες με επικάλυψη.
Το RO3010 μπορεί να αντέξει θερμοκρασίες αποσύνθεσης μέχρι 500°C.
Επιπλέον, έχει δοκιμαστεί και επιβεβαιωθεί ότι έχει πυκνότητα 2,8 gm/cm3 σε θερμοκρασία 23°C.
Η αντοχή του RO3010 μετά από πλωτήρα, μετρούμενη με 1 ουγκιά ED χαλκού και IPC-TM 2.4.8, είναι 9,4 λίβρες / in.
Είναι ταξινομημένο ως V-0 εύφλεκτο σύμφωνα με το πρότυπο UL 94 και είναι επίσης συμβατό με διαδικασίες χωρίς μόλυβδο.

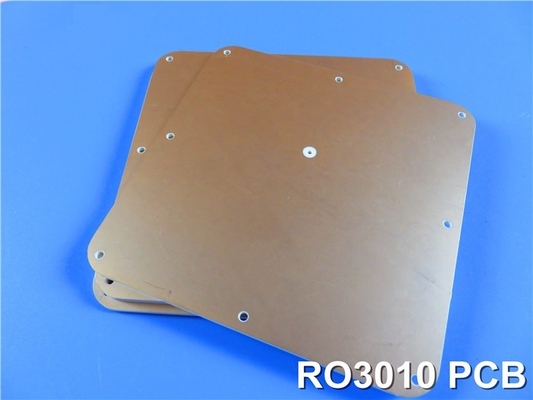

Δυνατότητα PCB (RO3010)
Για τα PCB RO3010, προσφέρουμε επιλογές για διπλά στρώματα, πολυστρώματα και υβριδικά σχέδια.
Τα διαθέσιμα βάρη χαλκού περιλαμβάνουν 1oz (35μm) και 2oz (70μm).
Το πάχος του PCB μπορεί να προσαρμοστεί, με επιλογές που κυμαίνονται από 5mil (0.127mm) έως 50mil (1.27mm).
Το μέγιστο μέγεθος για τα PCB RO3010 είναι 400 mm X 500 mm, επιτρέποντας τη δημιουργία μονής πλακέτας ή πολλαπλών σχεδίων σε ένα πάνελ.
Παρέχουμε επίσης μάσκες συγκόλλησης σε διάφορα χρώματα, όπως πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο, λευκό και άλλα.
Επιπλέον, προσφέρουμε διαφορετικές επιλογές επεξεργασίας επιφάνειας, συμπεριλαμβανομένου του χρυσού βύθισης, του HASL, του ασήμι βύθισης, του κασσίτερου βύθισης, του γυμνού χαλκού και του OSP, για να καλύψουμε τις διαφορετικές απαιτήσεις.
Υλικό PCB: | Συσκευές από πολυεστέρα |
Ονομασία: | RO3010 |
Διορθωτική σταθερά: | 10. 2 ± 0,3 (διαδικασία Dk) 11.2 (σχεδιασμός Dk) |
Αριθμός στρωμάτων: | Διπλά στρώματα, πολυστρώματα, υβριδικά σχέδια |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Μονάδα διαμόρφωσης: | 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο, Λευκό κλπ. |
Εκτέλεση επιφάνειας: | Βυθισμένος χρυσός, HASL, Βυθισμένος ασήμι, Βυθισμένος κασσίτερο, γυμνό χαλκό, OSP, ENEPIG κλπ. |
Τα PCB RO3010 είναι κατάλληλα για εφαρμογές σε αυτοκινητοβιομηχανικά ραντάρ, κεραίες GPS, κεραίες ασύρματης επικοινωνίας και συστήματα δορυφορικής απευθείας μετάδοσης, μεταξύ άλλων.
Συμπεράσματα
Η διαδικασία κατασκευής για τα PCB υψηλής συχνότητας RO3010 είναι παρόμοια με τα τυποποιημένα PCB PTFE.και οι ελαττωματικές ουσίες χαλκού που χρησιμοποιούνται συνήθως για την επεξεργασία υλικών από επωξικό γυαλί ισχύουν επίσης για το RO3010Ως εκ τούτου, είναι κατάλληλο για διαδικασίες παραγωγής σε μεγάλες ποσότητες, επιτρέποντας ένα ανταγωνιστικό πλεονέκτημα στην αγορά.
