Σήμερα, θα συζητήσουμε το λαμινέτο της κεραίας AD255C του Ρότζερς και τα κυκλώματα εκτύπωσης που κατασκευάστηκαν χρησιμοποιώντας αυτό το υλικό κεραίας.
Τα επικάλυψη με χαλκό AD255C συνδυάζουν ένα σύστημα ρητίνης φθοροπολυμερών με επιλεγμένα κεραμικά υλικά και ενίσχυση από ίνες γυαλιού, προσφέροντας εξαιρετικές θερμικές ιδιότητες.χαμηλότερη θερμική διαστολή, και χαμηλότερη παθητική διαμόρφωση (PIM). Αυτά τα στρώματα παρέχουν σταθερότητα σε ευρύ φάσμα συχνοτήτων και θερμοκρασιών,καθιστώντας τους ιδανικούς για διάφορες εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων στις υποδομές τηλεπικοινωνιών.
Η ένταξη μικροδιασκορπισμένων κεραμικών βελτιώνει τη θερμική σταθερότητα του AD255C μειώνοντας τις τιμές CTE και ενισχύοντας τη σταθερότητα φάσης σε διαφορετικές θερμοκρασίες.
Τώρα, ας βουτήξουμε στο δελτίο δεδομένων για να εξερευνήσουμε τις ιδιότητες του AD255C.
Ιδιότητες | AD255C | Μονάδες | Προϋποθέσεις δοκιμής | Μέθοδος δοκιμής | |
Ηλεκτρικές ιδιότητες | |||||
PIM (30mil/60mil) | - 159/-163 | dBc | Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 | Rogers Εσωτερικός 50 Ωμ | |
Δηλεκτρική σταθερά (διαδικασία) | 2.55 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Η διηλεκτρική σταθερά (σχεδιασμός) | 2.60 | - | C-24/23/50 | 10 GHz | Διάσταση φάσης διαφορικής μικροστοιχίας |
Παράγοντας διάσπασης (διαδικασία) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -110 | ppm/oΓ | 0°C έως 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | 7.4 x 108 | Μωμ-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | 3.6 x 107 | Μωμ. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Ηλεκτρική διάσπαση | > 40 | kV | D-48/50 | Κατεύθυνση X/Y | IPC TM-650 2.5.6 |
Θερμικές ιδιότητες | |||||
Θερμοκρασία αποσύνθεσης (T)d) | > 500 | ̊C | 2 ώρες @ 105 ̊C | 5% μείωση βάρους | IPC TM-650 2.3.40 |
Θερμική αγωγιμότητα | 0.35 | W/mK | - | z κατεύθυνση | ΑΣTM D5470 |
Συντελεστής θερμικής διαστολής - x | 34 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - y | 26 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - z | 196 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Ώρα για Αποστρωματισμό | > 60 | λεπτά | όπως παραλήφθηκε | 288 ̊C | IPC TM-650 2.4.24.1 |
Μηχανικές ιδιότητες | |||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 2.4 (13.6) |
Επικαιρότητα: | 10s @ 288 ̊C | 35 μm φύλλο | IPC TM-650 2.4.8 |
Δυνατότητα κάμψης (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ΑΣTM D790 |
Δυνατότητα τράβηξης (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ΑΣTM D3039/D3039-14 |
Φλεξικό μοντέλο (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25°C ± 3°C | - | Μέθοδος δοκιμής IPC-TM-650 2.4.4 |
Διαμετρική σταθερότητα (MD/CMD) | 0.03/0.07 | mils/inch | μετά την ελίτ + το ψήσιμο | - | IPC-TM-650 2.4.39α |
Φυσικές Ιδιότητες | |||||
Πυροδοσία | V-0 | - | - | - | UL-94 |
Απορρόφηση υγρασίας | 0.03 | % | Ε1/105 +Δ48/50 | - | IPC TM-650 2.6.2.1 |
Σφιχτότητα | 2.28 | g/cm3 | C-24/23/50 | - | ΑΣTM D792 |
Ειδική θερμική ικανότητα | 0.813 | Δ/γ/Κ | 2 ώρες σε θερμοκρασία 105°C | - | ΑΣTM E2716 |
AD255C Τυπικές ιδιότητες
Ένα από τα πιο εντυπωσιακά χαρακτηριστικά του AD255C είναι η βαθμολογία PIM του -159/-163 dBc.οι τυπικές τιμές PIM είναι -159 dBc σε πάχος 30 mil και -163 dBc σε πάχος 60 milΟι τιμές αυτές επιτεύχθηκαν μέσω εκτεταμένων δοκιμών PIM στο Rogers, που διεξήχθησαν σε 1900 MHz με τη χρήση μιας μεθόδου σάρωσης του τόνου, με αντανάκλαση σε ένα όχημα δοκιμής μικροκαρδιάς 50Ω.
Το AD255C έχει διηλεκτρική σταθερά 2,55 (επεξεργασία) και 2,60 (σχεδιασμός), επιτρέποντας εξαιρετική μετάδοση σήματος σε υψηλές συχνότητες.
Το υλικό διαθέτει επίσης έναν εξαιρετικά χαμηλό συντελεστή διάσπασης 0,0013 και υψηλή ηλεκτρική αντοχή 911 V/mil, συμβάλλοντας στην εξαιρετική ηλεκτρική του απόδοση.
Το AD255C παρουσιάζει θερμικό συντελεστή διαηλεκτρικής σταθεράς -110 ppm/oC σε συχνότητα 10 GHz στο εύρος θερμοκρασιών από 0 °C έως 100 °C, όπως δοκιμάστηκε σύμφωνα με την IPC TM-650.Αυτός ο αρνητικός συντελεστής υποδηλώνει ότι η διηλεκτρική σταθερά μειώνεται με την αύξηση της θερμοκρασίας.
Η αντίσταση όγκου και η αντίσταση επιφάνειας στο C-96/35/90 είναι 7,4 x 10^8 Mohm-cm και 3,6 x 10^7 Mohm, αντίστοιχα, σύμφωνα με το IPC TM-650 2.5.17.1.
Η διάσπαση του διηλεκτρικού ρεύματος τόσο προς τις κατευθύνσεις X όσο και προς τις κατευθύνσεις Y υπερβαίνει τα 40 kV, μετρούμενη με τη μέθοδο D-48/50, IPC TM-650 2.5.6.
Όσον αφορά τις θερμικές επιδόσεις, το AD255C έχει θερμοκρασία αποσύνθεσης άνω των 500 ̊C και θερμική αγωγιμότητα 0,35 W/mK προς την κατεύθυνση z.
Το υλικό παρουσιάζει επίσης έναν χαμηλό συντελεστή θερμικής διαστολής 34 ppm/ ̊C (κατεύθυνση x), 26 ppm/ ̊C (κατεύθυνση y) και 196 ppm/ ̊C (κατεύθυνση z) στο εύρος θερμοκρασίας από - 55 ̊C έως 288 ̊C.
Το AD255C έχει χρόνο αποστρωματισμού άνω των 60 λεπτών σε θερμοκρασία 288 ̊C, καθιστώντας το ιδανικό υλικό για εφαρμογές υψηλών θερμοκρασιών.
Όσον αφορά τις μηχανικές ιδιότητες, το AD255C επιδεικνύει αντοχή στο χάλκινο δέρμα 2,4 N/mm μετά από θερμική πίεση, γεγονός που του επιτρέπει να αντέχει σε δύσκολα περιβάλλοντα.
Το υλικό παρουσιάζει επίσης εξαιρετική αντοχή στην κάμψη 8,8/6,4 MPa στην κατεύθυνση της μηχανής και στην διατομή.
Η αντοχή στη σύσφιξη προς την κατεύθυνση της μηχανής είναι 8,1 MPa, ενώ προς την κατεύθυνση της εγκάρσιας μηχανής είναι 6,6 MPa σε θερμοκρασία 23 °C και 50% σχετική υγρασία, σύμφωνα με το πρότυπο ASTM D3039/D3039-14.
Το εύρος της ευελιξίας στην κατεύθυνση της μηχανής είναι 930 MPa, και στην κατεύθυνση της εγκάρσιας μηχανής είναι 818 MPa σε θερμοκρασία 25 °C, σύμφωνα με τη μέθοδο δοκιμής IPC-TM-650.4.4.
Η σταθερότητα των διαστάσεων είναι 0,03 και 0,07 mils/inch στην εγκάρσια κατεύθυνση και στην εγκάρσια κατεύθυνση της μηχανής, αντίστοιχα, μετά την χαρακτική και τη μαγειρική.
Επιπλέον, το AD255C έχει βαθμό εύφλεκτης ικανότητας V-0, χαμηλό ποσοστό απορρόφησης υγρασίας 0,03%, πυκνότητα 2,28 g/cm3 και ειδική θερμική ικανότητα 0,813 J/g°K.
Δυνατότητα PCB (AD255C)
Προσφέρουμε ένα ευρύ φάσμα κατασκευαστικών δυνατοτήτων PCB για να προσαρμόσουμε τις διάφορες προδιαγραφές του έργου.
Αυτές οι επιλογές περιλαμβάνουν παραλλαγές του αριθμού στρωμάτων, όπως διπλόπλευρα PCB, πολυστρωτά PCB και υβριδικά πλαίσια.
Οι επιλογές βάρους χαλκού μπορούν να είναι 1oz (35μm) και 2oz (70μm), και οι επιλογές διηλεκτρικού πάχους περιλαμβάνουν 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) και 125mil (3.175mm).
Υλικό PCB: | Συσκευάσματα με βάση το PTFE ενισχυμένα με γυαλί |
Ονομασία: | AD255C |
Διορθωτική σταθερά: | 2.55 (10 GHz) |
Παράγοντας διάσπασης | 0.0013 (10 GHz) |
Αριθμός στρωμάτων: | Διπλό πλευρικό PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Δυνατότητα εκτόξευσης | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm), 125mil (3.175mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο, μωβ κλπ. |
Επιφάνεια: | Χρυσός βύθισης, επίπεδο συγκόλλησης με θερμό αέρα (HASL), ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσοπλασμένο, ENEPIG, γυμνό χαλκό κλπ. |
Το μέγιστο μέγεθος PCB είναι 400mm X 500mm, και μπορεί να είναι μια ενιαία πλακέτα αυτού του μεγέθους ή πολλαπλά σχέδια σε ένα πάνελ.
Παρέχουμε διάφορες επιλογές μάσκες συγκόλλησης, συμπεριλαμβανομένων των πράσινων, μαύρων, μπλε, κίτρινων, κόκκινων, μωβ, και πολλά άλλα.
Υπάρχει επίσης ένα ευρύ φάσμα επιλογών επιφάνειας που είναι διαθέσιμες, όπως το χρυσό Immersion, το HASL, το ασήμι Immersion, το κασσίτερο Immersion, το OSP, το ENEPIG, το γυμνό χαλκό και το καθαρό χρυσό, μεταξύ άλλων.

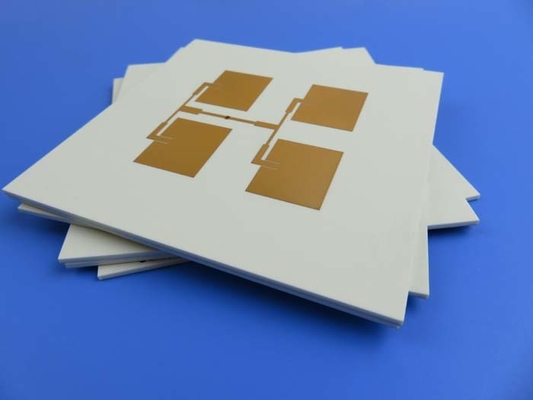

Τα PCB AD255C λειτουργούν εξαιρετικά καλά σε κεραίες σταθμών βάσης κυτταρικής υποδομής, εμπορικές κεραίες δορυφορικού ραδιοφώνου και πολλά άλλα.
Συμπεράσματα
Τα PCB AD255C επεξεργάζονται χρησιμοποιώντας τυποποιημένο εξοπλισμό και χημικές διεργασίες για να δημιουργήσουν μοτίβα κυκλώματος πλάκας, εικόνας και χαρακτικής.Είναι σημαντικό να τα χειρίζεστε με προσοχή για να διατηρήσετε την επιφάνεια του λαμινίτη μετά την ελίτ., καθώς η εναπομείναντα τοπογραφία προωθεί τη βελτίωση της προσκόλλησης στις μάσκες συγκόλλησης.
Ελπίζουμε ότι οι πληροφορίες που παρουσιάζονται εδώ σας φάνηκαν πολύτιμες και ενημερωτικές.
