| Υψηλό φως: | Δύο στρώσεις RF PCB Board,20 ml άκαμπτη πλακέτα PCB,Σκληρό πλάνο κυκλωμάτων PCB |
||
|---|---|---|---|
Παρουσιάζουμε το πρόσφατο PCB που κατασκευάστηκε με την τελευταία τεχνολογία Rogers DiClad 880 υφασμένη υαλοπλαστική ενισχυμένη με βάση το PTFE.διαμετρική σταθερότητα, και χημική αντοχή, καθιστώντας την την ιδανική επιλογή για ένα ευρύ φάσμα συστημάτων υψηλών επιδόσεων.
Αυτό το υπόστρωμα PCB διαθέτει DK 2,2 +/- 0,04 σε 10 GHz/23°C και 1 MHz, μαζί με συντελεστή διάσπασης 0,0009 σε 10 GHz/23°C και 0,0008 σε 1 MHz.Διαθέτει TCDK -160 ppm/°C σε εύρος από -10°C έως 140°CΕπιπλέον, με ποσοστό απορρόφησης υγρασίας μόλις 0,02%, ξεπερνά άλλα σύνθετα με βάση το PTFE σε υγρό περιβάλλον.
Το υπόστρωμα PCB διαθέτει αρκετά βασικά χαρακτηριστικά. Προσφέρει εξαιρετικά χαμηλή απώλεια, ελαχιστοποιώντας την υποβάθμιση του σήματος και εξασφαλίζοντας ανώτερη ακεραιότητα του σήματος.Η εξαιρετική σταθερότητα των διαστάσεων του υποστρώματος DiClad 880 εγγυάται σταθερή απόδοση ακόμη και σε δύσκολα περιβάλλονταΜπορείτε να βασιστείτε στην ομοιομορφία των επιδόσεων του προϊόντος, η οποία παρέχει συνεπή και αξιόπιστη λειτουργία σε ένα ευρύ φάσμα συχνοτήτων.
| Παράμετρος | Αξία |
| Αριθμός στρωμάτων | 1-32 |
| Υλικά υποστρώματος | Εναλλακτικά, τα προϊόντα που χρησιμοποιούνται για την παρασκευή των ειδών αυτών πρέπει να είναι:;RT/duroid 5880LZ· TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z·ΠΤΦΕ F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2) · AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350· TC600· DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240· FR-4 (υψηλή Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κλπ.)), FR-4 υψηλή CTI> 600V, πολυαμίδιο, PET, μεταλλικός πυρήνας κλπ. |
| Μέγιστο μέγεθος | Δοκιμή πτήσης: 900*600mm, Δοκιμή στερέωσης 460*380mm, Καμία δοκιμή 1100*600mm |
| Διάγραμμα του συμβουλίου ανοχή | ± 0,0059" (0,15 mm) |
| Δάχος PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Δυνατότητα ανοχής πάχους (T≥0,8 mm) | ± 8% |
| Δυνατότητα ανοχής πάχους (t < 0,8 mm) | ± 10% |
| Δάχος στρώματος μόνωσης | 0.00295" - 0.1969" (0.075mm-5.00mm) |
| Ελάχιστη τροχιά | 0.003" (0,075mm) |
| Ελάχιστος χώρος | 0.003" (0,075mm) |
| Εξωτερικό πάχος χαλκού | 35 μm-350 μm (1oz-10oz) |
| Εσωτερικό πάχος χαλκού | 17μm-350μm (0,5oz - 10oz) |
| Τρύπα τρύπας (μηχανική) | 0.0079" - 0.25" (0.2mm-6.35mm) |
| Τελειωμένη τρύπα ((Μεχανολογική) | 0.0039"-0.248" (0.10mm-6.30mm) |
| ΔιάμετροΣυναισθησία ((Μηχανική) | 0.00295" (0.075mm) |
| Καταχώριση (μηχανική) | 00,05 χιλιοστά |
| Αναλογία όψεων | 12:1 |
| Τύπος μάσκας συγκόλλησης | ΔΕΠ |
| Γέφυρα Min Soldermask | 0.00315" (0,08mm) |
| Ελάχιστη διαφάνεια για τις μάσκες συγκόλλησης | 00,05 χιλιοστά |
| Συμπλέκτης μέσω Διαμέτρου | 0.0098" - 0.0236" (0.25mm-0.60mm) |
| Ανεπάρκεια ελέγχου αντίστασης | ± 10% |
| Τελεία επιφάνειας | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated κλπ. |
Αυτό το PCB αποδεικνύει σταθερές μηχανικές επιδόσεις, παρέχοντας εξαιρετική αντοχή και αξιοπιστία για κρίσιμα ηλεκτρονικά συστήματα.προστασία από ζημιές από διάφορα χημικάΗ χαμηλότερη απορρόφηση υγρασίας μεταξύ των σύνθετων υλικών με βάση το PTFE ενισχύει περαιτέρω την αξιοπιστία του PCB.
Με σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ φάσμα συχνοτήτων, αυτό το PCB επιτρέπει ακριβή έλεγχο και μετάδοση σήματος.με αποτέλεσμα μικρότερη απώλεια εισαγωγής και βελτιωμένη συνολική ακεραιότητα του σήματος.

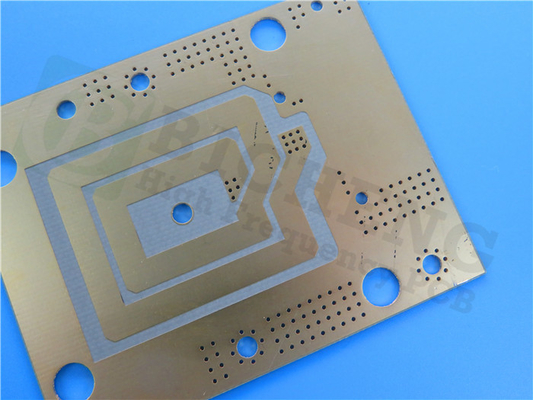

Αυτή η διστρωτική άκαμπτη στοιβάδα PCB αποτελείται από στρώμα χαλκού 1 με πάχος 35 μm, ένα υπόστρωμα DiClad 880 με πάχος 0,508 mm (20 mil) και στρώμα χαλκού 2 με πάχος 35 μm.Η τελική σανίδα έχει πάχος 0Διαθέτει επιφανειακό φινίρισμα από ασήμι βύθισης, επάνω μεταξοσκόπηση σε λευκό και επάνω μάσκα συγκόλλησης σε μπλε.
Αυτό το PCB βρίσκουν μια ποικιλία εφαρμογών, συμπεριλαμβανομένων των δικτύων τροφοδοσίας ραντάρ, εμπορικά δίκτυα φάσης συστοιχίας, χαμηλής απώλειας κεραίες σταθμού βάσης, συστήματα καθοδήγησης, ψηφιακές κεραίες ραδιοφώνου, φίλτρα, ζεύγη,και LNA.
Για τεχνικά ερωτήματα ή για να κάνετε μια παραγγελία, επικοινωνήστε με την εξειδικευμένη ομάδα πωλήσεων μας στο sales10@bichengpcb.com.Δίνουμε προτεραιότητα στην εξαιρετική υποστήριξη πελατών και στοχεύουμε στην παροχή υψηλής ποιότητας PCB στους πελάτες σε όλο τον κόσμο..
