| Υψηλό φως: | 30 ml PCB γυμνού χαλκού,1 ουγκιά γυμνό χαλκό PCB,Γυμνό χαλκό RF PCB board |
||
|---|---|---|---|

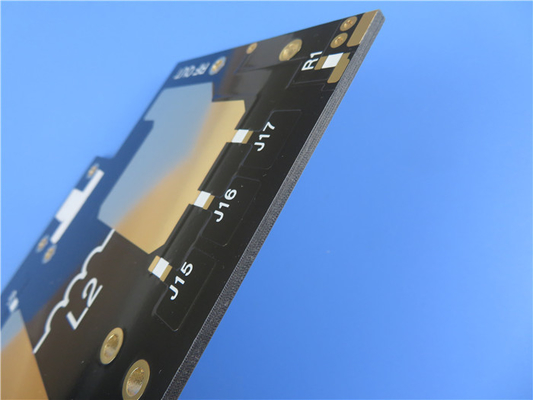

Παρουσιάζουμε το νέο μας PCB: υψηλής απόδοσης 2 στρωμάτων άκαμπτο PCB.Το θετικό χαλκό φύλλο ED ενισχύει την αγωγιμότητα και την ακεραιότητα του σήματοςΜε διηλεκτρική σταθερά 2,50 στα 10 GHz/23°C και χαμηλή αγγίκτη απώλειας 0,0012 στα 10 GHz, αυτό το PCB εγγυάται εξαιρετική μετάδοση σήματος.8 N/mm και ρυθμός απορρόφησης υγρασίας μικρότερος από 0Οι τιμές CTE (Συντελεστής Θερμικής Διεύρυνσης) είναι 20 ppm/°C (άξονας X), 25 ppm/°C (άξονας Y) και 187 ppm/°C (άξονας Z).
Το PCB αυτό προσφέρει μια ποικιλία από διηλεκτρικά πάχους, επιτρέποντάς σας να το προσαρμόσετε στις συγκεκριμένες σας ανάγκες.Με εμπορευματοποιημένο, αυτή η PCB αποτελεί παράδειγμα υψηλής οικονομικής απόδοσης χωρίς να συμβιβάζεται με την ποιότητα.
Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει μια καλά σχεδιασμένη στοιβάδα για βέλτιστες επιδόσεις.και άλλο στρώμα χαλκού 35 μm στο κάτω μέροςΗ διαμόρφωση αυτή εξασφαλίζει αξιόπιστη μετάδοση σήματος και αποτελεσματική διανομή ισχύος.
Αυτό το PCB έρχεται σε ένα συμπαγές συντελεστή μορφής μεγέθους 96.15mm x 58.4mm, με ανοχή +/- 0.15mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 6/5 mils και ελάχιστο μέγεθος τρύπας 0,4mm,Αντιμετωπίζει περίπλοκα σχέδιαΤο πάχος της τελικής πλάκας είναι 0,8 mm, παρέχοντας αντοχή χωρίς να συμβιβάζεται με την ευελιξία.Η επιφάνεια είναι γυμνό χαλκόΤο Silkscreen, η μάσκα συγκόλλησης και οι ηλεκτρικές δοκιμές δεν περιλαμβάνονται για να προσφέρουν ευελιξία για διάφορες εφαρμογές.
Με 35 εξαρτήματα και συνολικά 80 pads, συμπεριλαμβανομένων 38 pads through-hole και 42 pads SMT (Surface Mount Technology), αυτό το PCB παρέχει άφθονο χώρο για τις ανάγκες των κυκλωμάτων σας.Διαθέτει 63 διαδρόμους και υποστηρίζει 7 δίχτυα, επιτρέποντας αποτελεσματική συνδεσιμότητα και ολοκλήρωση.
Το έργο ζωγραφικής του PCB παρέχεται σε μορφή Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με διάφορα εργαλεία σχεδιασμού.εγγύηση υψηλής ποιότητας κατασκευής και συναρμολόγησης.
Τα PCB μας είναι διαθέσιμα σε όλο τον κόσμο, επιτρέποντάς σας να έχετε πρόσβαση σε κορυφαία ποιότητα ανεξάρτητα από την τοποθεσία σας.Σε καλύπτουμε..
| Υλικό PCB: | ΠΤΦΕ επικαλυμμένο με γυάλινες ίνες |
| Κωδικός: | F4BM-1/2 (οικογενειακή σειρά) |
| Διορθωτική σταθερά: | 2.2, 2.55, 2.65, |
| 3.0 και 3.5 | |
| Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα και πολυστρώματα |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm) |
| Μονάδα διαμόρφωσης: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, Ασημένιο, OSP, κλπ. |
Αυτό το PCB είναι ειδικά σχεδιασμένο για εφαρμογές σε συστήματα μικροκυμάτων, RF και ραντάρ.Άντενες φάσηςΗ ευελιξία του διασφαλίζει ότι ανταποκρίνεται στις ειδικές απαιτήσεις σας σε αυτούς τους απαιτητικούς τομείς.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, μην διστάσετε να επικοινωνήσετε με την εξειδικευμένη ομάδα μας στο sales10@bichengpcb.com.
Επιλέξτε τα πρόσφατα προμηθευμένα 2 στρώματα άκαμπτα PCB για εξαιρετική αξιοπιστία, οικονομική απόδοση και απόδοση.
