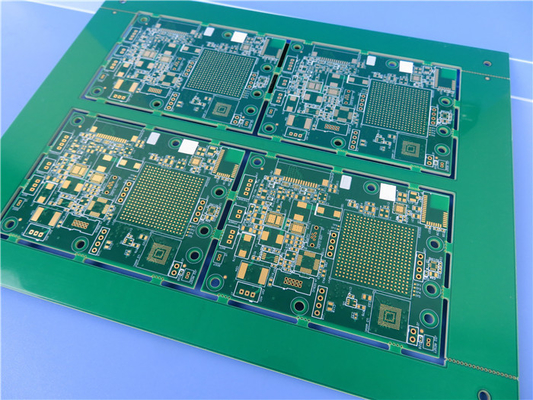

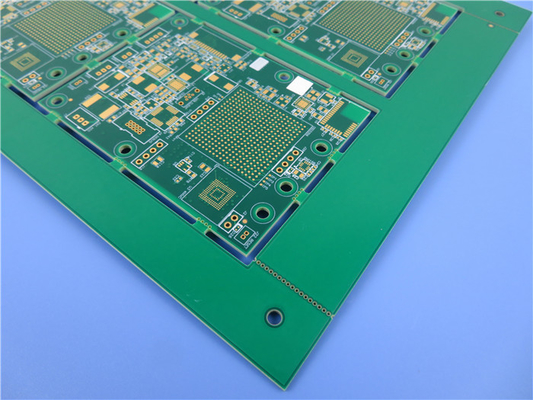

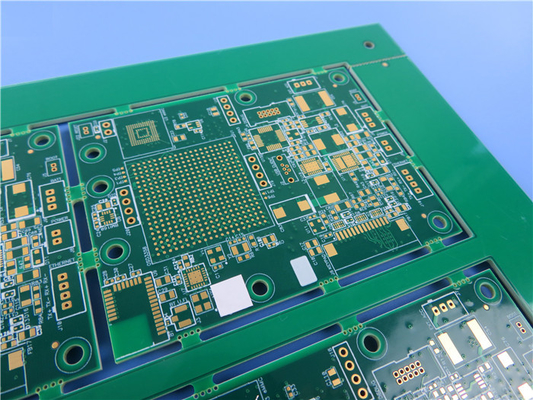

IT-180ATC ENIG HDI PCB Board 6 στρώσεων με τυφλό διάδρομο και θαμμένο διάδρομο

Σήμερα θα σας παρουσιάσουμε το νέο μας 6 στρώσεων άκαμπτο PCB, κατασκευασμένο από υλικό ITEQ IT-180ATC, αυτό το PCB προσφέρει εξαιρετικές ιδιότητες για ένα ευρύ φάσμα εφαρμογών.από την αυτοκινητοβιομηχανία στις τηλεπικοινωνίεςΑς ερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά και τις προδιαγραφές που κάνουν αυτό το PCB μια ιδανική επιλογή για τα ηλεκτρονικά σας έργα.

1Πίνακας 2
Το εν λόγω PCB κατασκευάζεται χρησιμοποιώντας το ITEQ IT-180ATC, υλικό υψηλής ποιότητας γνωστό για τις εξαιρετικές του επιδόσεις.και αγγίχτης χαμηλής απώλειας (Df) 00,0014 σε 1MHz και 0,0015 σε 1GHz, αυτό το PCB εξασφαλίζει αποτελεσματική μετάδοση σήματος και ελάχιστη απώλεια σήματος.Διαθέτει θερμοκρασία μεταφοράς γυαλιού (DSC) 175 °C και θερμοκρασία διάσπασης 345 °CΗ λειτουργία του σε εύρος θερμοκρασίας από -40°C έως +130°C προσφέρει αξιοπιστία σε διάφορα περιβάλλοντα.

2Βασικά χαρακτηριστικά:
Το PCB αυτό διαθέτει αρκετά βασικά χαρακτηριστικά που το ξεχωρίζουν από τον ανταγωνισμό.Η υψηλή αντοχή στη θερμότητα του επιτρέπει να αντέχει σε απαιτητικές εφαρμογέςΜε εξαιρετική αξιοπιστία μέσω της τρύπας, αυτό το PCB παρέχει ισχυρή συνδεσιμότητα και αντοχή.

3Συγκέντρωση:
Αυτό το 6 στρώματα άκαμπτο PCB διαθέτει μια καλά σχεδιασμένη στοίβα για βέλτιστες επιδόσεις.Αυτή η διαμόρφωση εξασφαλίζει αποτελεσματική δρομολόγηση σήματος, διανομή ενέργειας και διάχυση θερμότητας.

4Λεπτομέρειες κατασκευής:
Αυτό το PCB έρχεται σε ένα συμπαγές συντελεστή φόρμας μεγέθους 113mm x 90mm, με ανοχή +/- 0,15mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 3/4 mils, φιλοξενώντας περίπλοκα σχέδια.Το ελάχιστο μέγεθος τρύπας 0Το PCB χρησιμοποιεί τεχνολογία HDI (High Density Interconnect), ενσωματώνοντας τυφλούς διαδρόμους και θαμμένους διαδρόμους,Διασύνδεση σε στρώματαΤο πάχος της τελικής πλάκας είναι 0,66 mm, παρέχοντας μια ισορροπία μεταξύ ευελιξίας και αντοχής.Το πάχος της επικάλυψης μέσω είναι 20 μmΤο φινίρισμα της επιφάνειας είναι Electroless Nickel Immersion Gold (ENIG), προσφέροντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.Τα άνω και τα κάτω στρώματα έχουν λευκό μεταξονικόΤο PCB ενσωματώνει γεμάτα και καλυμμένα σωληνάρια, που πληρούν τις προδιαγραφές IPC-4761 τύπου VII.Περιλαμβάνει επίσης έλεγχο αντίστασης 100 Ωμ στο ανώτερο στρώμα με ένα ίχνος 6mil, αναφερόμενη στο L2. Οι καστελωμένες τρύπες/μισές τρύπες παρέχουν πρόσθετη ευελιξία και συνδεσιμότητα. Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή,διασφάλιση της υψηλότερης ποιότητας και αξιοπιστίας.

5- Στατιστικές PCB:
Με 93 εξαρτήματα και συνολικά 153 πλακίδια, συμπεριλαμβανομένων 78 πλακιδίων διάτρησης, 39 κορυφαίων SMT πλακιδίων και 36 κατώτερων SMT πλακιδίων, αυτό το PCB προσφέρει άφθονο χώρο για τις ανάγκες των κυκλωμάτων σας.Διαθέτει 94 διαδρόμους και υποστηρίζει 7 δίχτυα, επιτρέποντας αποτελεσματική συνδεσιμότητα και ολοκλήρωση.

6Τέχνη και πρότυπα:
Το έργο ζωγραφικής του PCB παρέχεται σε μορφή Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με διάφορα εργαλεία σχεδιασμού.εγγύηση υψηλής ποιότητας κατασκευής και συναρμολόγησης.

7Παγκόσμια διαθεσιμότητα:
Τα PCB μας είναι διαθέσιμα σε όλο τον κόσμο, επιτρέποντάς σας να έχετε πρόσβαση σε κορυφαία ποιότητα ανεξάρτητα από την τοποθεσία σας.Σε καλύπτουμε..

8Τυπικές εφαρμογές:
Αυτό το PCB έχει σχεδιαστεί ειδικά για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των αυτοκινήτων (ECU μηχανικού), των backplanes, της αποθήκευσης δεδομένων, των διακομιστών και των δικτύων και των τηλεπικοινωνιών.Η ευελιξία του εξασφαλίζει ότι ανταποκρίνεται στις ειδικές απαιτήσεις σας σε αυτούς τους απαιτητικούς τομείς.

9Πληροφορίες επικοινωνίας:
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, μην διστάσετε να επικοινωνήσετε με την εξειδικευμένη ομάδα μας στο sales10@bichengpcb.com.
