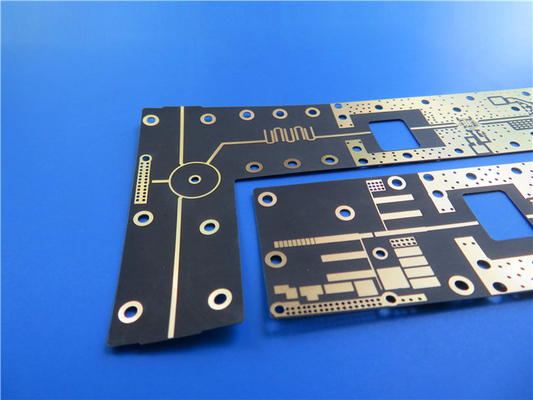

Διπλής όψης PCB 31mil IsoClad 917 RF κυκλώματα επιφάνειας ENIG

Διπλής όψης PCB 31mil IsoClad 917 RF κυκλώματα επιφάνειας ENIG

MOQ: 1pcs
τιμή: USD9.99/PCS-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Πίνακας κυκλωμάτων ENIG επιφανειακής ραδιοσυχνότητας

,

Δύοπλευρα PCB

,

Διπλής όψης PCB 31mil

Περιγραφή προϊόντος

Παρουσιάζουμε το νέο μας PCB, σχεδιασμένο για να ανταποκρίνεται στα υψηλότερα πρότυπα απόδοσης και αξιοπιστίας.Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει Rogers IsoClad 917 μη υφασμένες συνθετικές ίνες γυαλιού / PTFE ως υπόστρωμαΜε μια χαμηλή διηλεκτρική σταθερή και εξαιρετικά χαμηλή απώλεια, αυτό το PCB εξασφαλίζει βέλτιστη ακεραιότητα και απόδοση του σήματος.



Τα βασικά χαρακτηριστικά αυτού του PCB περιλαμβάνουν την ενίσχυση του από μη υφασμένη ίνες γυαλιού, η οποία παρέχει βελτιωμένη ευελιξία σε σύγκριση με υφασμένα υποστρώματα από ίνες γυαλιού.Η χαμηλή απορρόφηση υγρασίας και οι ισοτροπικές ιδιότητες στο XΤο laminate Rogers IsoClad 917 προσφέρει μια διηλεκτρική σταθερά (DK) 2,17 ή 2,20 στα 10 GHz/23 °C,μαζί με συντελεστή διάσπασης 0.0013 στην ίδια συχνότητα και θερμοκρασία.



Τυπικές ιδιότητες: IsoClad 917
Ιδιοκτησία IsoClad 917 Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Παράγοντας διάσπασης @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Θερμικός συντελεστής Er (ppm/°C) -157 -10°C έως +140°C IPC TM-650 2.5.5.5
Προσαρμοσμένο
Δυνατότητα αποτρίχωσης (lbs.per inch) 10 Μετά την θερμική IPC TM-650 2.4.8
Αντίσταση όγκου (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση τόξου (σε δευτερόλεπτα) > 180 D48/50 ΑΣTM D-495
Μοντέλο τράβηξης (kpsi) 133, 120 Α, 23°C ΑΣTM D-638
Δυνατότητα τράβηξης (kpsi) 4.3, 3.8 Α, 23°C ΑΣTM D-882
Συμπίεση (kpsi) 182 Α, 23°C ΑΣTM D-695
Μοντέλο κάμψης (kpsi) 213 Α, 23°C ΑΣTM D-790
Διάσπαση του διηλεκτρικού ρεύματος (kv) > 45 D48/50 ΑΣTM D-149
Πυκνότητα (g/cm)3) 2.23 Α, 23°C Μέθοδος Α ASTM D-792
Απορρόφηση νερού (%) 0.04 Ε1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Συντελεστής θερμότητας   0°C έως 100°C IPC TM-650 2.4.24
Διεύρυνση (ppm/°C)   Μέτλερ 3000
Άξονας Χ 46 Θερμομηχανικά
Άξονας Y 47 Αναλυτής
Άξονας Z 236
Θερμική αγωγιμότητα (W/mK) 0.263 100°C ΑΣTM E-1225
Εκπομπή αερίων   125°C, ≤10-6torr
Συνολική απώλεια μάζας (%) 0.02 Μέγιστο 1,00%
Συλλεγόμενο Αεριώδες 0.00 Μέγιστο 0,10%
Υλικό συμπύκνωσης (%)
Επανακύκλωση υδρατμών (%) 0.02
Ορατό συμπυκνωμένο (±) ΟΧΙ
Πυροδοσία Συμμορφώνεται με τις απαιτήσεις του
UL94-V0
C48/23/50, E24/125 UL 94 Ψηλή εγκαύση IPC TM-650 2.3.10



Η συσσώρευση αυτού του PCB αποτελείται από στρώματα χαλκού και υπόστρωμα IsoClad 917, εξασφαλίζοντας εξαιρετικές επιδόσεις σήματος και σταθερότητα διαστάσεων.Αυτό το PCB παρέχει άφθονο χώρο για την τοποθέτηση των εξαρτημάτωνΥποστηρίζει ελάχιστο ίχνος / χώρο 5/5 mils και ελάχιστο μέγεθος τρύπας 0.3mm.



Αυτό το PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, που εγγυώνται την υψηλή ποιότητα κατασκευής και τη συμμόρφωση με τις κατευθυντήριες γραμμές της βιομηχανίας.διασφάλιση βέλτιστης λειτουργικότητας και αξιοπιστίας.



Υλικό PCB: Μη υφασμένες ίνες γυαλιού / συνθετικές ύλες PTFE
Ονομασία: IsoClad 917
Διορθωτική σταθερά: 2.17 ή 2.20 (10 GHz)
Συντελεστής διάσπασης 0.0013 (10 GHz)
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 20mil (0,508mm), 31mil (0,787mm), 62mil (1.575mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: ENIG ((χρυσό κατά βύθιση), HASL, ασήμι κατά βύθιση, κασσίτερο κατά βύθιση, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσαφένιο κλπ.



Με 44 συστατικά και 78 πλακίδια, αυτό το PCB είναι κατάλληλο για διάφορες εφαρμογές, όπως συμβατές κεραίες, κυκλώματα stripline και microstrip, συστήματα καθοδήγησης, ραντάρ και ηλεκτρονικά συστήματα.Η χαμηλή διηλεκτρική σταθερά του και η σταθερότητα των διαστάσεων του το καθιστούν ιδανική επιλογή για εφαρμογές που απαιτούν κάμψη ή σχήμα του PCB.



Διπλής όψης PCB 31mil IsoClad 917 RF κυκλώματα επιφάνειας ENIG 0



Προσφέρουμε παγκόσμια διαθεσιμότητα για αυτό το PCB, διασφαλίζοντας ότι οι πελάτες από διαφορετικές περιοχές μπορούν να επωφεληθούν από την ανώτερη απόδοσή του.Επικοινωνήστε με την ομάδα πωλήσεων μας στο sales10@bichengpcb.com.



Επιλέξτε το PCB μας για το επόμενο έργο σας και βιώστε την αξιοπιστία και την απόδοση που σας αξίζει.
