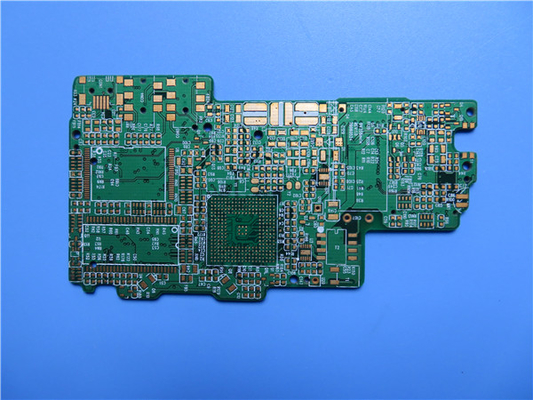

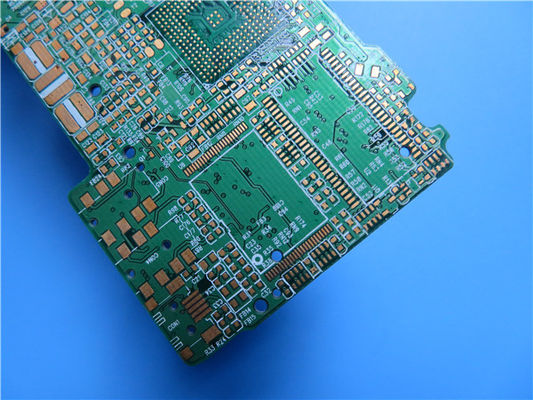

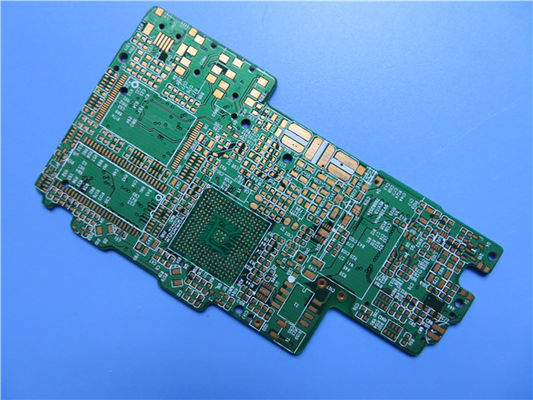

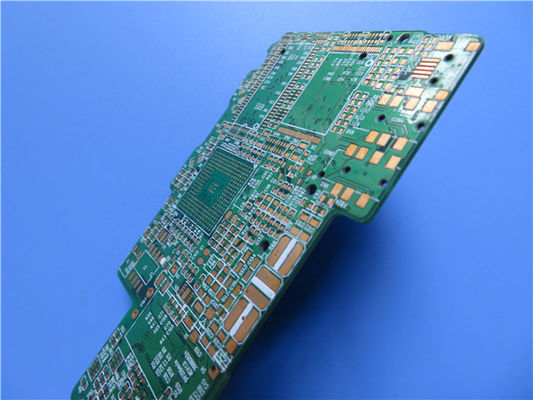

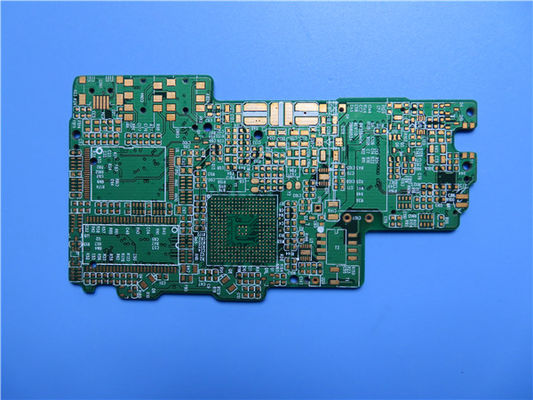

8 στρώματα άκαμπτα υβριδικά PCB κατασκευασμένα από RO3003 και FR4 με τυφλή διάδρομο

Παρουσιάζουμε το προηγμένο 8 στρώσεων άκαμπτο PCB, το οποίο ενσωματώνει ένα συνδυασμό από κεραμικά γεμάτα PTFE συνθετικά Rogers RO3003 και υποστρώματα S1000-2M High Tg170 FR-4,Παρέχοντας εξαιρετικές επιδόσεις και αξιοπιστίαΑυτό το PCB έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτητικές απαιτήσεις ενός ευρέος φάσματος εφαρμογών, εξασφαλίζοντας ακριβή μετάδοση σήματος και ελαχιστοποιώντας την απώλεια σήματος με την διηλεκτρική σταθερά του 3,0 +/-.04 σε 10 GHz και συντελεστής διάσπασης 0.001 στην ίδια συχνότητα.

Εξαιρετικές μηχανικές ιδιότητες και θερμική σταθερότητα παρέχονται από τα υποστρώματα Rogers RO3003 και S1000-2M, που παρουσιάζουν χαμηλό συντελεστή θερμικής διαστολής (CTE) 17 ppm/°C, 16 ppm/°C,και 25 ppm/°C στο XΕπιτυγχάνονται αξιόπιστες κατασκευές γραμμών και πολυεπίπεδων πλακών,καθιστώντας την ιδανική επιλογή για εφαρμογές που απαιτούν εξαιρετικές επιδόσεις σε ευρύ εύρος θερμοκρασιών από -40 °C έως +85 °C.

Η συσσώρευση αυτού του PCB αποτελείται από οκτώ στρώματα, που ενσωματώνουν στρώματα χαλκού, πυρήνα Rogers 3003 και υποστρώματα S1000-2M FR-4.διαμετρική σταθερότηταΜε διαστάσεις 122,3 mm x 94,4 mm, παρέχεται άφθονος χώρος για την τοποθέτηση των εξαρτημάτων,που υποστηρίζουν ελάχιστο ίχνος/διαστήμα 4/4 mils και ελάχιστο μέγεθος τρύπας 0.35mm.

Τα πρότυπα IPC-Class-2 τηρούνται κατά τη διάρκεια της κατασκευής, εξασφαλίζοντας υψηλής ποιότητας παραγωγή και συμμόρφωση με τις κατευθυντήριες γραμμές της βιομηχανίας.Προηγούμενο άρθροΠρόσβαση σε ηλεκτρικές συσκευές, διασφαλίζοντας την άψογη απόδοση και την αξιοπιστία.

Οι κατασκευαστικές λεπτομέρειες περιλαμβάνουν ένα τελικό πάχος πλάκας 2,2 mm, εσωτερικά στρώματα με βάρος χαλκού 0,5 oz (0,7 mils) και εξωτερικά στρώματα με βάρος χαλκού 1 oz (1,4 mils).Το πάχος της επικάλυψης είναι 20μmΤα επάνω και τα κατώτερα γυαλιά είναι λευκά, ενώ τα επάνω και τα κατώτερα μάσκες συγκόλλησης είναι μαύρα..Το silkscreen παραλείπεται σκόπιμα στα συγκόλλητα για να αποφευχθεί η παρεμβολή.

Με 81 εξαρτήματα και 143 πλακίδια, το PCB μας είναι κατάλληλο για διάφορες εφαρμογές όπως φίλτρα ζώνης, κεραίες μικροστριπτικής επικάλυψης, ταλαντωτές ελεγχόμενης τάσης,και εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίαςΗ εξαιρετική του απόδοση και αξιοπιστία την καθιστούν ιδανική επιλογή για απαιτητικά έργα.

Η παγκόσμια διαθεσιμότητα του PCB μας εξασφαλίζεται, επιτρέποντας στους πελάτες από όλο τον κόσμο να επωφεληθούν από την ανώτερη απόδοσή του.Παρακαλώ μην διστάσετε να επικοινωνήσετε με την ομάδα πωλήσεων μας στο sales10@bichengpcb.com.

Επιλέξτε το προηγμένο 8 στρώσεων άκαμπτο PCB μας με Rogers RO3003 και S1000-2M υποστρώματα για το επόμενο έργο σας και να βιώσετε την εξαιρετική αξιοπιστία και την απόδοση που απαιτούν οι εφαρμογές σας.
