Δύο στρώσεις κόψιμο άκρη άκαμπτο πλακέτο PCB κατασκευασμένο σε 30mil RO4350B υποστρώματα

Δύο στρώσεις κόψιμο άκρη άκαμπτο πλακέτο PCB κατασκευασμένο σε 30mil RO4350B υποστρώματα

MOQ: 1PCS
τιμή: USD9.99/PCS-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 κομμάτια το μήνα.
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Πίνακας PCB υδρογονανθράκων ενισχυμένο με υφασμένο γυαλί

,

2 στρώματα άκαμπτα υποστρώματα PCB

,

30 ml άκαμπτη πλακέτα PCB

Περιγραφή προϊόντος

Παρουσιάζουμε τα προηγμένα PCB που κατασκευάστηκαν με υποστρώματα RO4350B.Αυτό το PCB προσφέρει ένα ευρύ φάσμα χαρακτηριστικών και πλεονεκτημάτων που το κάνουν ιδανικό για προηγμένες ηλεκτρονικές εφαρμογές.



Τα υποστρώματα PCB κατασκευάζονται χρησιμοποιώντας υδρογονάνθρακες/κεραμικά ενισχυμένα με υαλοπίνακα Rogers RO4350B, τα οποία παρέχουν εξαιρετικές ηλεκτρικές ιδιότητες.05 σε 10GHz και συντελεστής διάσπασης 0.0037 στα 10GHz, αυτό το PCB επιτρέπει εφαρμογές με υψηλότερες συχνότητες λειτουργίας και προσφέρει χαμηλή διηλεκτρική ανοχή και απώλεια.



RO4350B Τυπική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΔιαδικασία 3.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.66 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Z ppm/°C - 50°Cέως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.2 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 5.7 x109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 16,767(2,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.5 X,Y mm/m
(mil/inch)
μετά το etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 10
12
32
X
Y
Z
ppm/°C -55°Cέως 288°C IPC-TM-650 2.4.41
Tg > 280   °CTMA Α IPC-TM-650 2.4.24.3
Td 390   °CTGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.69   Δ/Μ/oΚ 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50
°C
ΑΣTM D 570
Σφιχτότητα 1.86   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 0.88
(5.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία (3)V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Ένα από τα βασικά πλεονεκτήματα αυτού του PCB είναι η εξαιρετική σταθερότητα των ηλεκτρικών ιδιοτήτων του σε διαφορετικές συχνότητες,που το καθιστά κατάλληλο για γραμμές μεταφοράς με ελεγχόμενη αντίσταση και επαναληπτή σχεδίαση φίλτρωνΤα laminates RO4350B παρουσιάζουν επίσης έναν χαμηλό θερμικό συντελεστή διαμετρικής σταθεράς, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων ακόμη και σε απαιτητικά θερμικά περιβάλλοντα.



Η χαμηλή επέκταση του άξονα Z του υποστρώματος εγγυάται αξιόπιστη επικάλυψη μέσω τρυπών,ενώ ο χαμηλός συντελεστής διαστολής στο επίπεδο εξασφαλίζει σταθερότητα σε ολόκληρο το εύρος θερμοκρασιών επεξεργασίας κυκλωμάτων.



Το προϊόν αυτό, το οποίο διατίθεται σε διπλάσιο άκαμπτο PCB, παρέχει μια αξιόπιστη και οικονομικά αποδοτική λύση για ηλεκτρονικά σχέδια.Διαθέτει πάχος στρώματος χαλκού 35 μm και στις δύο πλευρές και πάχος πυρήνα Rogers 4350B 0Το ελάχιστο ίχνος / χώρος είναι 4/4 mils, και το ελάχιστο μέγεθος τρύπας είναι 0,25 mm. Το τελικό βάρος Cu είναι 1 oz (1,4 mils) στα εξωτερικά στρώματα, και το πάχος της επικάλυψης είναι 20 μm.Η επιφάνεια είναι HASLΤο επάνω silkscreen είναι λευκό και το επάνω solder mask είναι πράσινο.

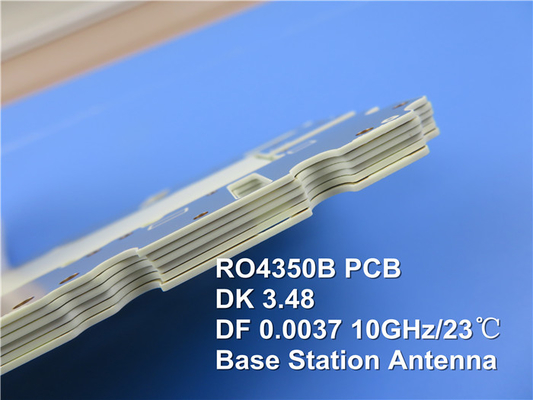

Δύο στρώσεις κόψιμο άκρη άκαμπτο πλακέτο PCB κατασκευασμένο σε 30mil RO4350B υποστρώματα 0



Αυτό το PCB υψηλής ποιότητας έχει υποβληθεί σε αυστηρές δοκιμές, συμπεριλαμβανομένης μιας ηλεκτρικής δοκιμής 100% για να εξασφαλιστεί η αξιοπιστία και η απόδοσή του.ανταποκρίνονται στις απαιτήσεις της βιομηχανίας για συνεπή και αξιόπιστη απόδοση.



Με τις ανταγωνιστικές τιμές του, αυτό το PCB προσφέρει μια οικονομικά αποδοτική λύση χωρίς να συμβιβάζεται με την ποιότητα.απλούστευση της διαδικασίας παραγωγής και μείωση του κόστους παραγωγής.



Το PCB RO4350B είναι ανθεκτικό σε CAF και έχει βαθμολογία UL 94 V-0, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν εξαιρετικά πρότυπα απόδοσης και ασφάλειας.



Το εν λόγω PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων κεραίων κυτταρικών σταθμών βάσης και ενισχυτών ισχύος, ετικετών αναγνώρισης ραδιοσυχνοτήτων, αυτοκινητοβιομηχανικών ραντάρ και αισθητήρων,και LNB για δορυφόρους άμεσης μετάδοσης.



Με την παγκόσμια διαθεσιμότητα, μπορείτε εύκολα να ενσωματώσετε αυτό το υψηλής απόδοσης PCB στα ηλεκτρονικά σας σχέδια.



Για τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, παρακαλούμε επικοινωνήστε με το sales10@bichengpcb.com. Η εξειδικευμένη ομάδα μας είναι έτοιμη να σας βοηθήσει με τυχόν ερωτήσεις ή ειδικές απαιτήσεις.Επιλέξτε το υψηλής απόδοσης PCB RO4350B για εξαιρετική αξιοπιστία, σταθερότητα και οικονομική απόδοση στο επόμενο ηλεκτρονικό σας έργο.
