Υψηλό φως: | Υδρογονανθράκη κεραμικά στρώματα Υποστρώματα PCB,PCB υψηλής συχνότητας 1 ουγκιά,Χρυσό βύθισμα Υψηλής συχνότητας υλικά PCB |
---|
Το πρόσφατο προϊόν μας είναι ένα σκληρό PCB 2 στρώσεων, κατασκευασμένο προσεκτικά για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών ευαίσθητης απόδοσης.υλικό υδρογονανθράκων/κεραμικών/υφασμένου γυαλιού, γνωστό για τις εξαιρετικές του ιδιότητες σε λειτουργία υψηλής συχνότητας.
Με διηλεκτρική σταθερά (DK) 3,48 +/- 0,05 σε 10 GHz/23°C και συντελεστή διάσπασης 0,0037 στην ίδια συχνότητα και θερμοκρασία, επιτυγχάνονται χαμηλές απώλειες και εξαιρετικές ηλεκτρικές επιδόσεις,το οποίο το καθιστά κατάλληλο για εφαρμογές που απαιτούν υψηλότερες συχνότητες λειτουργίαςΟ θερμικός συντελεστής του er (TcDK) κυμαίνεται από +50 ppm/°C εντός των ορίων -100 έως 250°C, εξασφαλίζοντας σταθερότητα σε ευρύ εύρος θερμοκρασιών.παρέχοντας ανθεκτικότητα σε διαφορετικά περιβάλλονταΕπιπλέον, παρουσιάζεται ποσοστό απορρόφησης υγρασίας μόλις 0,05%.
Ιδιοκτησία | RO4835 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΔιαδικασία | 3.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.66 | Z | - | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης |
Παράγοντας διάσπασης | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
Θερμικός συντελεστής ε | +50 | Z | ppm/°C | -100°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 5 x 108 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 7 x 108 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 30.2(755) | Z | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
Μοντέλο τράβηξης | 7780 ((1128) | Y | MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 136(19.7) | Y | MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.5 | X,Y | mm/m (mils/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 10 12 31 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.66 | W/m/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.05 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.92 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 0.88 (5.0) | Ν/μμ (πλι) | Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Μια σειρά από αξιοσημείωτα χαρακτηριστικά ξεχωρίζουν το PCB μας από τα τυπικά θερμοθερμητικά υλικά μικροκυμάτων.καθιστώντας το ιδανικό για απαιτητικές εφαρμογές με μεγάλους όγκουςΗ συμβατότητα με τις διαδικασίες χωρίς μόλυβδο εξαλείφει τις ανησυχίες για φουσκώματα ή αποστρώματα.Χαμηλή επέκταση του άξονα Z εξασφαλίζει αξιόπιστη επικάλυψη μέσω τρυπών, ενώ ο χαμηλός συντελεστής διαστολής στο επίπεδο διατηρεί σταθερότητα σε ευρύ φάσμα θερμοκρασιών επεξεργασίας κυκλωμάτων.διασφάλιση μακροπρόθεσμης αξιοπιστίας.
Αυτό το PCB είναι κατασκευασμένο με ένα στρώμα χαλκού 35 μm, έναν πυρήνα RO4835 Rogers 0,168 mm (6,6 mil) και άλλο στρώμα χαλκού 35 μm, με αποτέλεσμα μια ανθεκτική και αξιόπιστη δομή.
Υλικό PCB: | Υδρογονανθράκη κεραμικά στρώματα |
Ονομασία: | RO4835 |
Διορθωτική σταθερά: | 3.48 (10 GHz) |
Παράγοντας διάσπασης | 0.0037 (10 GHz) |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Δυνατότητα διαμετρητή (LoPro χαλκό) | 4mil (0.102mm), 7.3mil (0.186mm), 10.7mil (0.272mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |

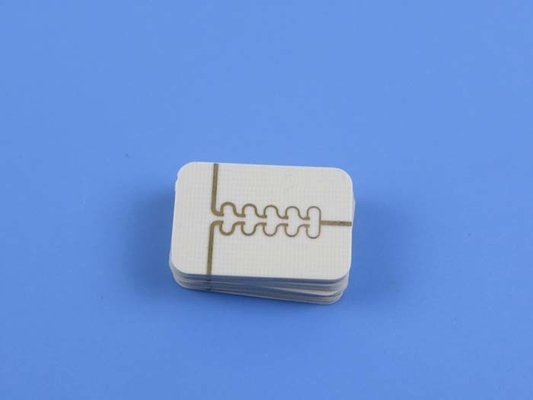

Οι λεπτομέρειες κατασκευής περιλαμβάνουν ακριβείς διαστάσεις πλάκας 5 mm x 9 mm με ανοχή +/- 0,15 mm. Προδιαγράφεται ελάχιστο ίχνος / χώρος 4/4 mils και ελάχιστο μέγεθος τρύπας 0,2 mm.Η απουσία τυφλών σωλήνων απλοποιεί τη διαδικασία κατασκευήςΜε πάχος τελικής πλάκας 0,3 mm και βάρος χαλκού 1,4 ml στα εξωτερικά στρώματα, το PCB επιτυγχάνει μια ισορροπία μεταξύ αντοχής και ελαφρού σχεδιασμού.Το πάχος της επικάλυψης μετρά 20 μmΗ επιφάνεια είναι χρυσαφένιο, παρέχοντας εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.
Πριν από την αποστολή, κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100%, διασφαλίζοντας την αξιοπιστία του και τη συμμόρφωσή του με τα πρότυπα ποιότητας.Η συμμόρφωση με το πρότυπο IPC-Class-2 εγγυάται σταθερή απόδοση και αντοχή.
Αυτό το PCB προσφέρει ευελιξία με τα στατιστικά στοιχεία του, συμπεριλαμβανομένου 1 συστατικού, 3 συνολικών πλακιδίων, 2 πλακιδίων διάτρησης, 1 πλακιδίου τεχνολογίας επάνω επιφάνειας (SMT), 0 πλακιδίων SMT κάτω, 2 διαδρόμων και 1 δίχτυ.Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, συμβατό με τις τυποποιημένες διαδικασίες παραγωγής.
Το προϊόν μας είναι διαθέσιμο σε παγκόσμιο επίπεδο, επιτρέποντας στους πελάτες σε όλο τον κόσμο να επωφεληθούν από τις εξαιρετικές επιδόσεις του.συστήματα μικροκυμάτων σημείο προς σημείο, ενισχυτές ισχύος, ραντάρ φάσης και συστατικά ραδιοφωνίας.
Για τυχόν τεχνικές ερωτήσεις ή περαιτέρω πληροφορίες, μην διστάσετε να επικοινωνήσετε με την εξειδικευμένη ομάδα μας στο sales10@bichengpcb.com.διασφάλιση της ικανοποίησης σας με τα προϊόντα μας.
