| Υψηλό φως: | 20mil Υποστρώματα PCB,Πίνακας PCB 1 ουγκιά,Κηραμικά γεμάτα σύνθετα PTFE Υποστρώματα PCB |
||
|---|---|---|---|
Παρουσιάζουμε το νέο μας PCB, κατασκευασμένο με υλικό Rogers RT/duroid 6035HTC, ένα πρωτοποριακό υπόστρωμα σχεδιασμένο να προσφέρει εξαιρετική απόδοση για τα ηλεκτρονικά σας σχέδια.Με τα προηγμένα χαρακτηριστικά και την αξιόπιστη κατασκευήΑς ερευνήσουμε τις βασικές προδιαγραφές και τα πλεονεκτήματα που κάνουν αυτό το PCB μια αλλαγή παιχνιδιού για τα έργα σας.
Υποστρώματα PCB: Ασύγκριτη απόδοση και θερμική σταθερότητα
Το υλικό Rogers RT/duroid 6035HTC είναι ένα κεραμικό συνθετικό υλικό PTFE, γνωστό για τις εξαιρετικές του επιδόσεις και θερμική σταθερότητα.το υπόστρωμα αυτό παρέχει εξαιρετική ηλεκτρική απόδοσηΟ χαμηλός συντελεστής διάσπασης 0,0013 στα 10 GHz/23°C εγγυάται ελάχιστη απώλεια σήματος, εξασφαλίζοντας τη βέλτιστη ακεραιότητα του σήματος.
| Η διηλεκτρική σταθερά,εΔιαδικασία | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | -66 | Z | ppm/°C | - 50°Cέως 150°C | mod IPC-TM-650, 2.5.5.5 |
| Αντίσταση όγκου | 108 | MΩ.cm | Α | IPC-TM-650, 2.5.17.1 | |
| Αντίσταση επιφάνειας | 108 | MΩ | Α | IPC-TM-650, 2.5.17.1 | |
| Διαμετρική σταθερότητα | -0.11 -0.08 | CMD MD | Επικαιροποίηση: | 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 | IPC-TM-650 2.4.39Α |
| Μοντέλο τράβηξης | 329 244 | MD CMD | kpsi | 40 ώρες @ 23°C/50RH | ΑΣTM D638 |
| Μειωμένη απορρόφηση | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Συντελεστής θερμικής διαστολής (-50°Cέως 288°C) | 19 19 39 | X Y Z | ppm/°C | 23°C/ 50% RH | IPC-TM-650 2.4.41 |
| Θερμική αγωγιμότητα | 1.44 | W/m/k | 80°C | ΑΣTM C518 | |
| Σφιχτότητα | 2.2 | gm/cm3 | 23°C | ΑΣTM D792 | |
| Δυνατότητα της φλούδας χαλκού | 7.9 | pi | 20 δεύτερα.°C | IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Θερμική διαχείριση και σταθερότητα: Βασικά χαρακτηριστικά για εφαρμογές υψηλής ισχύος
Αυτό το PCB ξεχωρίζει στην θερμική διαχείριση με την υψηλή θερμική αγωγιμότητα του 1,44 W/m/K στους 80 °C. Διαχέει αποτελεσματικά τη θερμότητα, επιτρέποντας χαμηλότερες θερμοκρασίες λειτουργίας σε εφαρμογές υψηλής ισχύος.Η χαμηλή απώλεια διασφαλίζει εξαιρετική υψηλής συχνότητας απόδοσηΤο θερμικά σταθερό χαμηλού προφίλ και το αντίστροφα επεξεργασμένο χαλκό χαλκού συμβάλλουν σε μικρότερη απώλεια εισαγωγής και εξαιρετική θερμική σταθερότητα των ίχνη.Το προηγμένο σύστημα γεμίσματος βελτιώνει την γεωτρήσεις και παρατείνει τη διάρκεια ζωής του εργαλείου σε σύγκριση με τα υλικά κυκλωμάτων που περιέχουν αλουμίνη.
Ακριβείς λεπτομέρειες κατασκευής για βέλτιστη απόδοση
Η κατασκευή αυτού του PCB διαθέτει ένα άκαμπτο σχέδιο δύο στρωμάτων. Αποτελείται από στρώματα χαλκού με πάχος 35 μm, που περιβάλλουν τον πυρήνα RT/duroid 6035HTC 0,508 mm (20mil).Οι διαστάσεις της σανίδας είναι 150Με ανοχή +/- 0,15 mm, εξασφαλίζεται ακριβής κατασκευή.Το PCB υποστηρίζει ένα ελάχιστο ίχνος / χώρο 7/7 mils και ένα ελάχιστο μέγεθος τρύπας 0Το πάχος της τελικής πλακέτας είναι 0,6 mm, με βάρος χαλκού εξωτερικού στρώματος 1 oz (1,4 mils) και πάχος 20 μm μέσω επικάλυψης,διασφάλιση ανθεκτικής κατασκευής και αξιόπιστης απόδοσης.
| Υλικό PCB: | Συσκευές από πολυεστέρα PTFE |
| Ονομασία: | NT1 ατμοσφαιρικό σύστημα |
| Διορθωτική σταθερά: | 3.50±0.05 |
| Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Μονάδα διαμόρφωσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
Πρόσθετες προδιαγραφές και εφαρμογές

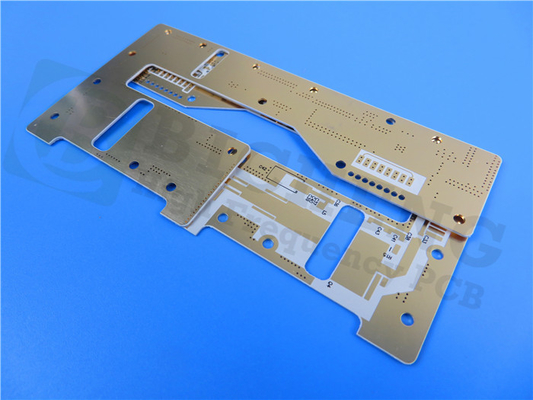

Αυτό το PCB διαθέτει ένα ασημένιο φινίρισμα επιφάνειας βύθισης, παρέχοντας εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.προσφέρει καθαρή και ελάχιστη εμφάνισηΠριν από την αποστολή, το PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή για να εξασφαλιστεί το υψηλότερο ποιοτικό πρότυπο για τα έργα σας.
Με παγκόσμια διαθεσιμότητα, αυτό το PCB ταιριάζει σε διάφορες βιομηχανίες και εφαρμογές.όπως ενισχυτές ραδιοσυχνοτήτων και μικροκυμάτων, ενισχυτές ισχύος, συνδετήρες, φίλτρα, και πολλά άλλα.Αγκαλιάστε το μέλλον της προηγμένης τεχνολογίας PCB με το Rogers RT/duroid 6035HTC και ανεβάστε τα σχέδιά σας σε πρωτοφανή επίπεδα απόδοσης και αξιοπιστίας.
Για τυχόν τεχνικές ερωτήσεις ή για να εξερευνήσετε τις δυνατότητες του RT/duroid 6035HTC στις εφαρμογές σας, επικοινωνήστε με την εξειδικευμένη ομάδα πωλήσεων μας στο sales10@bichengpcb.com.Βιώστε τη δύναμη των προηγμένων υλικών PCB και πάρτε τα έργα σας σε νέα ύψη επιτυχίας.
