8 στρώμα 1 mm PCB υψηλής συχνότητας με βάση υποστρώματα 370HR με καταδύσεις χρυσού

Παρουσιάζουμε τα υψηλής συχνότητας PCB που κατασκευάστηκαν με το ανθεκτικό υπόστρωμα 370HR, σχεδιασμένα για εφαρμογές που απαιτούν εξαιρετικές επιδόσεις στο βασίλειο των υψηλών συχνοτήτων.Αυτό το PCB ξεπερνά τις προσδοκίες σε θερμική σταθερότηταΜε τα πιο προηγμένα χαρακτηριστικά και την ανώτερη κατασκευή του,είναι η ιδανική επιλογή για βιομηχανίες που απαιτούν αξιόπιστες λύσεις υψηλής συχνότητας, όπως τα συστήματα τηλεπικοινωνιών, αεροδιαστημικών και ραντάρ.

Το υπόστρωμα 370HR, γνωστό για τα υψηλής απόδοσης χαρακτηριστικά του, χρησιμοποιεί ένα κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σύστημα πολυλειτουργικής εποξειδικής ρητίνης 180 °C Tg FR-4.Η πρωτοποριακή αυτή σχεδίαση εξασφαλίζει βέλτιστες θερμικές επιδόσεις και αξιοπιστίαΤο πλαστικό υλικό και τα προετοιμαστικά 370HR ενσωματώνουν υλικό γυαλιού E-glass υψηλής ποιότητας,που εγγυάται ανώτερη αντοχή στο σχηματισμό Conductive Anodic Filament (CAF)Επιπλέον, το 370HR PCB ξεπερνά τα παραδοσιακά υλικά FR-4 με τις εξαιρετικές μηχανικές, χημικές και υγρασία αντοχές του.

Βασικά χαρακτηριστικά:
- Πιστοποιημένο UL και συμβατό με το RoHS, αποδεικνύοντας τη συμμόρφωση με αυστηρά πρότυπα ποιότητας και περιβάλλοντος.
- Ανθεκτικό στις CAF, προστατεύει από το σχηματισμό αγωγών νήματος και εξασφαλίζει μακροχρόνια απόδοση.
- Θερμοκρασία μετάβασης γυαλιού (Tg) 180°C, παρέχοντας εξαιρετική θερμική σταθερότητα υπό συνθήκες υψηλής συχνότητας.
- Θερμοκρασία αποσύνθεσης (Td) 340°C, εξασφαλίζοντας αντοχή σε υψηλές θερμοκρασίες.
- Χρόνος αποστρωματοποίησης με TMA (απομάκρυνση χαλκού): T260 60 λεπτών, T288 30 λεπτών, γεγονός που δείχνει εξαιρετική θερμική απόδοση.

Πλεονεκτήματα
- συμβατότητα με τη διαδικασία FR-4, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε υπάρχουσες διαδικασίες παραγωγής.
- αποκλεισμός των ακτινοβολιών UV και φθορισμός AOI, βελτιώνοντας την οπτική επιθεώρηση και τον έλεγχο ποιότητας κατά τη διάρκεια της παραγωγής.
- δυνατότητα πολλαπλής επαναρρόφησης, που διευκολύνει αποτελεσματικές διαδικασίες συναρμολόγησης και επανεπεξεργασίας.
- Η τεχνολογία HDI είναι συμβατή, επιτρέποντας προηγμένα σχέδια διασύνδεσης υψηλής πυκνότητας.

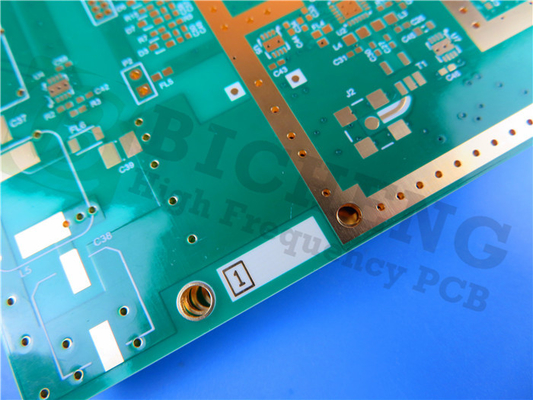

Αυτό το υψηλής συχνότητας PCB διαθέτει μια 8-στρωτή άκαμπτη κατασκευή, βελτιστοποιημένη για να παρέχει ανώτερη ακεραιότητα σήματος και διανομή ισχύος.διασφάλιση βέλτιστης απόδοσης σε εφαρμογές υψηλής συχνότηταςΜε πάχος 1.0 mm, επιτυγχάνει μια ισορροπία μεταξύ αντοχής και συμπαγής.

Οι κατασκευαστικές λεπτομέρειες αυτού του PCB περιλαμβάνουν ένα ελάχιστο ίχνος / χώρο 4/4 mils, ελάχιστο μέγεθος τρύπας 0,2 mm και ένα τελικό βάρος χαλκού 1 oz (1.4 mils) τόσο για τα εσωτερικά όσο και για τα εξωτερικά στρώματα.Το πάχος της επικάλυψης είναι 20 μmΗ επιφάνεια είναι χρυσαφένιο (4 μικρο-ιντσών), παρέχοντας εξαιρετική αγωγιμότητα και διασφαλίζοντας αξιόπιστη συγκόλληση.και οι άνω και κάτω μάσκες συγκόλλησης είναι πράσινες, ενισχύοντας περαιτέρω την οπτική αισθητική και την προστασία των PCB.

Πριν από την αποστολή κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία.και 152 οδούςΤο PCB υψηλής συχνότητας προσφέρει ευελιξία για διάφορες απαιτήσεις σχεδιασμού.

Το PCB υψηλής συχνότητας που κατασκευάζεται στο υπόστρωμα 370HR είναι διαθέσιμο σε παγκόσμιους πελάτες.Επιλέξτε αυτή την προηγμένη λύση για τις εφαρμογές υψηλής συχνότητας στις τηλεπικοινωνίες, αεροδιαστημικά, συστήματα ραντάρ, και πολλά άλλα, και να βιώσουν απαράμιλλη αξιοπιστία και απόδοση στο βασίλειο των υψηλών συχνοτήτων.
