Υψηλό φως: | Πίνακας PCB για συγκόλληση με θερμό αέρα,AD250C Διπλό πλευρικό άκαμπτο κύκλωμα,60 χιλιοστών διπλής όψεως άκαμπτο κύκλωμα |
---|
Παρουσιάζουμε το τελευταίο μας φορτίο PCB βασισμένο στο προηγμένο υλικό AD250, ειδικά σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και RF.Το laminate AD250C προσφέρει μια αυστηρά ελεγχόμενη διηλεκτρική σταθερά 2.50, εξασφαλίζοντας ανώτερη απόδοση και αξιοπιστία στις σημερινές υποδομές τηλεπικοινωνιών.
Βασικά χαρακτηριστικά:
Τα υφασμένα υαλοπίνακα ενισχυμένα με PTFE είναι τα βασικά υλικά για την κατασκευή του PCB.Αυτό το υλικό παρέχει ακριβή ηλεκτρικά χαρακτηριστικά.Το PCB παρουσιάζει μια χαμηλή απώλεια αγγίγματος 0,0013 στα 10GHz και τις συχνότητες σταθμού βάσης, εξασφαλίζοντας εξαιρετικές επιδόσεις κύκλου.καθιστώντας το εξαιρετικά ανθεκτικό σε περιβάλλον υψηλής θερμοκρασίαςΕπιπλέον, το laminate AD250C διαθέτει εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας 0.04% και παρουσιάζει εξαιρετική σταθερότητα διαστάσεων με συντελεστή θερμικής διαστολής (CTE) 47 ppm/°C (άξονας Χ), 29 ppm/°C (άξονας Y) και 196 ppm/°C (άξονας Z).
Ηλεκτρικές ιδιότητες | AD250C | Μονάδες | Προϋποθέσεις δοκιμής | Μέθοδος δοκιμής | |
PIM (30mil/60mil) | - 159/-163 | dBc | Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 | Rogers Εσωτερικός 50 Ωμ | |
Δηλεκτρική σταθερά (διαδικασία) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
Η διηλεκτρική σταθερά (σχεδιασμός) | 2.50 | - | C-24/23/50 | 10 GHz | Διάσταση φάσης διαφορικής μικροστοιχίας |
Παράγοντας διάσπασης (διαδικασία) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -117 | ppm/oΓ | 0°C έως 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | 4.8 x 108 | Μωμ-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | 4.1 x 107 | Μωμ. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Ηλεκτρική διάσπαση | > 40 | kV | D-48/50 | Κατεύθυνση X/Y | IPC TM-650 2.5.6 |
Θερμικές ιδιότητες | |||||
Θερμοκρασία αποσύνθεσης (T)d) | > 500 | ̊C | 2 ώρες @ 105 ̊C | 5% μείωση βάρους | IPC TM-650 2.3.40 |
Συντελεστής θερμικής διαστολής - x | 47 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - y | 29 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - z | 196 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Θερμική αγωγιμότητα | 0.33 | W/mK | - | z κατεύθυνση | ΑΣTM D5470 |
Ώρα για Αποστρωματισμό | > 60 | λεπτά | όπως παραλήφθηκε | 288 ̊C | IPC TM-650 2.4.24.1 |
Μηχανικές ιδιότητες | |||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 2.6 (14.8) |
Επικαιρότητα: | 10s @ 288 ̊C | 35 μm φύλλο | IPC TM-650 2.4.8 |
Δυνατότητα κάμψης (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ΑΣTM D790 |
Δυνατότητα τράβηξης (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ΑΣTM D3039/D3039-14 |
Φλεξικό μοντέλο (MD/CMD) | 885/778 (6.102/5.364) | MPa (ksi) | 25°C ± 3°C | - | Μέθοδος δοκιμής IPC-TM-650 2.4.4 |
Διαμετρική σταθερότητα (MD/CMD) | 0.02/0.06 | mils/inch | μετά την ελίτ + το ψήσιμο | - | IPC-TM-650 2.4.39α |
Φυσικές Ιδιότητες | |||||
Πυροδοσία | V-0 | - | - | - | UL-94 |
Απορρόφηση υγρασίας | 0.04 | % | Ε1/105 +Δ48/50 | - | IPC TM-650 2.6.2.1 |
Σφιχτότητα | 2.28 | g/cm3 | C-24/23/50 | - | ΑΣTM D792 |
Ειδική θερμική ικανότητα | 0.813 | Δ/γ/Κ | 2 ώρες σε θερμοκρασία 105°C | - | ΑΣTM E2716 |
Πλεονεκτήματα
Η χαμηλή απώλεια (< 0,002 στα 10 GHz) του PCB επιτρέπει ανώτερη απόδοση κυκλώματος σε ένα ευρύ φάσμα ασύρματων ζώνων συχνοτήτων.το PCB εξασφαλίζει συνεπή και προβλέψιμη απόδοση κυκλώματοςΤο κεραμικό υλικό που χρησιμοποιείται στο laminate AD250 παρέχει εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς κατά τις αλλαγές θερμοκρασίας.Η πολύ χαμηλή παθητική διαμόρφωση (PIM) -159 dBc σε 30 mil, 1900 MHz μειώνει σημαντικά τις παρεμβολές σήματος, με αποτέλεσμα τη βελτίωση της απόδοσης της κεραίας.Η εξαιρετική σταθερότητα διαστάσεων του PCB ενισχύει την επαναληπτικότητα των επιδόσεων του κυκλώματος και συμβάλλει στην υψηλή απόδοση παραγωγήςΣε σύγκριση με τα τυπικά laminates με βάση το PTFE, αυτό το PCB προσφέρει βελτιωμένη αξιοπιστία και απόδοση.
Πληροφορίες κατασκευής:

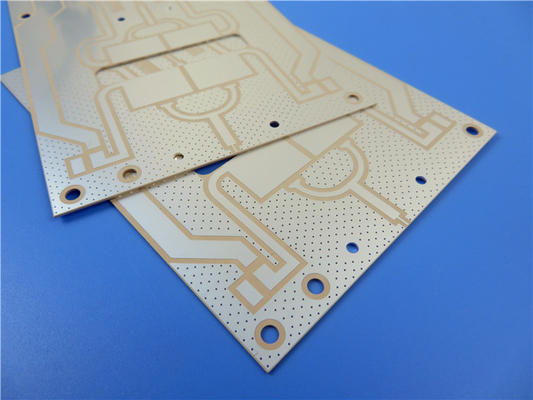

Αυτό το PCB είναι μια άκαμπτη κατασκευή 2 στρωμάτων με την ακόλουθη στοίβα: Copper_layer_1 (35 μm), AD250C (1.524 mm ή 60mil) και Copper_layer_2 (35 μm).6mm και ένα τελικό βάρος χαλκού 1oz (10,4 mils) για τα εξωτερικά στρώματα, επιτυγχάνοντας μια ισορροπία μεταξύ αντοχής και επιδόσεων.
Επιπλέον προδιαγραφές:
Οι διαστάσεις της πλακέτας είναι 355 mm x 210 mm (1 PCS) με ανοχή +/- 0,15 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 6/6 mils και ελάχιστο μέγεθος τρύπας 0,4 mm. Αυτό το PCB δεν έχει τυφλούς διαδρόμους.Διαθέτει επιφανειακό φινίρισμα επιπέδου ζεστού αέρα και δεν έχει επάνω ή κάτω μεταξοειδή ή μάσκες συγκόλλησηςΠριν από την αποστολή, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η βέλτιστη απόδοση.
Στατιστικά στοιχεία:
Αυτό το PCB αποτελείται από 118 εξαρτήματα, 260 πλακίδια, 118 πλακίδια διατρύπωσης, 142 ανώτερα SMT πλακίδια και όχι κάτω SMT πλακίδια.
Πρότυπα και Διαθεσιμότητα:
Αυτό το PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εγγυώντας υψηλά πρότυπα κατασκευής και απόδοσης.παρέχοντας στους πελάτες σε όλο τον κόσμο πρόσβαση στα εξαιρετικά χαρακτηριστικά και τις επιδόσεις του.
Εφαρμογές:
Αυτό το ευέλικτο PCB βρίσκει εφαρμογές σε διάφορους τομείς, συμπεριλαμβανομένων των κερατών σταθμών βάσης κυτταρικής υποδομής, των συστημάτων κερατών τηλεματικής αυτοκινήτων και των εμπορικών κερατών δορυφορικού ραδιοφώνου.Επιλέξτε το PCB μας με βάση το AD250 για αξιόπιστα, λύσεις υψηλών επιδόσεων σε εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων.
Υλικό PCB: | Συνθετικά υφασμένα υαλοπίνακα/κεραμικά υλικά γεμάτα με βάση το PTFE |
Ονομασία: | AD250C |
Διορθωτική σταθερά: | 2.50 (10 GHz) |
Συντελεστής διάσπασης | 0.0013 (10 GHz) |
Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Δυνατότητα διαμετρήσεως | 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χρυσό βύθισης (ENIG), HASL, ασήμι βύθισης, κασσίτερο βύθισης, OSP, ENEPIG, γυμνό χαλκό, καθαρό χρυσαφένιο κλπ. |
