Υψηλό φως: | Πίνακας PCB RF με κορυφαίο άκρο,30mil διπλό στρώμα RF PCB βασισμένο,Πίνακας κυκλωμάτων ραδιοσυχνοτήτων διπλού στρώματος |
---|

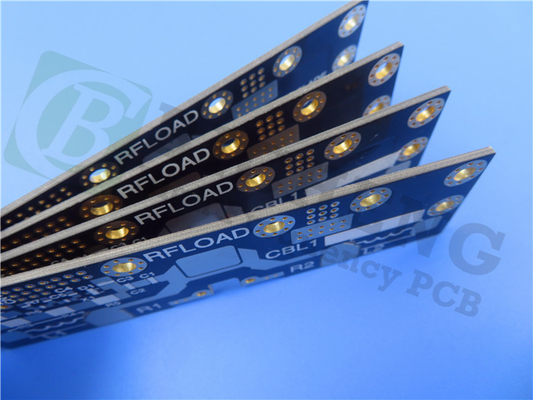

Παρουσιάζουμε το προηγμένο μας ραδιοφωνικό PCB, κατασκευασμένο μελετητικά χρησιμοποιώντας το καινοτόμο υλικό AD300D από την Rogers.ΠΤΦΕ ενισχυμένο με γυαλί με εξαιρετικές ηλεκτρικές ιδιότητες, καθιστώντας το την απόλυτη επιλογή για εφαρμογές ραδιοσυχνοτήτων που απαιτούν άριστη απόδοση και αξιοπιστία.
Το υλικό AD300D αλλάζει τον κόσμο των RF PCBs. Η κεραμική του σύνθεση, ενισχυμένη με γυαλί, εξασφαλίζει χαμηλή και αυστηρά ελεγχόμενη διηλεκτρική σταθερά,ελαχιστοποίηση της απώλειας σήματος και μεγιστοποίηση της αποτελεσματικότητας μετάδοσηςΜε την εξαιρετική ανταπόκριση PIM (παθητική διαμόρφωση), το υλικό αυτό εγγυάται την άψογη ποιότητα του σήματος, ακόμη και στα πιο απαιτητικά περιβάλλοντα RF.Δεν προσφέρει μόνο ανώτερα ηλεκτρικά χαρακτηριστικά., αλλά παρέχει επίσης μια οικονομικά αποδοτική λύση, βελτιώνοντας τόσο την ηλεκτρική όσο και τη μηχανική απόδοση χωρίς να σπάσει την τράπεζα.
Χρησιμοποιήσαμε τις εξαιρετικές ιδιότητες του υλικού AD300D για να δημιουργήσουμε ένα RF PCB που ξεπερνά τις προσδοκίες.Αυτό το PCB εξασφαλίζει ακριβή και σταθερή ηλεκτρική απόδοσηΗ χαμηλή απώλεια της αγγίγματος της 0,0021 στα 10 GHz και στους 23 °C, με σχετική υγρασία 50%, εγγυάται ελάχιστη στρέβλωση του σήματος και μέγιστη πιστότητα του σήματος.Το AD300D PCB διαθέτει εντυπωσιακή θερμοκρασία αποσύνθεσης (Td) που υπερβαίνει τους 500 °CΜε ποσοστό απορρόφησης υγρασίας μόλις 0,04%, παραμένει σταθερός και αξιόπιστος σε υγρό περιβάλλον.Οι τιμές CTE των 24 ppm/°C (άξονας Χ), 23 ppm/°C (άξονας Y) και 98 ppm/°C (άξονας Z) παρέχουν εξαιρετική σταθερότητα διαστάσεων, συμβάλλοντας σε συνεπή και αξιόπιστη απόδοση.Με χαμηλό PIM -159dBC σε 30mils και θερμική αγωγιμότητα 0.37 W/m-K σε 100 °C, αυτό το PCB πραγματικά ξεχωρίζει στο βασίλειο RF.
Το RF PCB με βάση το AD300D φέρνει πολλά οφέλη στο τραπέζι. Το ευρύ φάσμα των εφαρμογών του δείχνει την ευελιξία και την προσαρμοστικότητα του σε διάφορα συστήματα RF.Βελτιωμένες δυνατότητες διαχείρισης ισχύος εξασφαλίζουν αποτελεσματική μεταφορά ισχύοςΕπιπλέον, το AD300D PCB διατηρεί τη μηχανική του μορφή κατά τη διάρκεια του χειρισμού,εγγύηση αξιοπιστίας και ευκολίας χρήσης.
Η προσεκτικά σχεδιασμένη στοιβάδα αποτελείται από ένα στρώμα χαλκού (35 μm), ακολουθούμενο από το υλικό AD300D (0,762 mm ή 30mil),και άλλο στρώμα χαλκού (35 μm)Οι διαστάσεις των πλακιδίων είναι 53,18 mm x 56,04 mm, με ανοχή +/- 0,15 mm. Το εν λόγω PCB υποστηρίζει ελάχιστο εύρος ίχνη/διαστήματος 5/5 mils και ελάχιστο μέγεθος τρύπας 0,25 mm.Δεν περιλαμβάνει τυφλούς σωλήνεςΜε πάχος τελικής πλάκας 0,8 mm και βάρος χαλκού 1,4 mils για τα εξωτερικά στρώματα, αυτό το PCB επιτυγχάνει την τέλεια ισορροπία μεταξύ αντοχής και απόδοσης.Η επιφάνεια του PCB είναι φτιαγμένη με ασήμι βύθισηςΕπιπλέον, δεν διαθέτει επάνω ή κάτω μεταξόνια ή μάσκες συγκόλλησης.κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή.
Εξοπλισμένο με 16 εξαρτήματα και συνολικά 33 πλακίδια, το RF PCB μας καλύπτει μια σειρά από απαιτήσεις σχεδιασμού.Αν και δεν υπάρχουν κάτω SMT pads, το PCB διαθέτει 31 διαδρόμους και υποστηρίζει 2 δίχτυα.
Ακολουθώντας τα πρότυπα IPC-Class-2, τα RF PCB μας εγγυώνται ανώτερη κατασκευή και απόδοση.παρέχοντας στους πελάτες σε όλο τον κόσμο πρόσβαση στα εξαιρετικά χαρακτηριστικά και τις απαράμιλλες επιδόσεις RF.
Ανοίξτε το πλήρες δυναμικό των εφαρμογών RF σας με τα RF PCB που βασίζονται στο AD300D.ή εμπορικές κεραίες δορυφορικών ραδιοφώνων, το PCB μας είναι το αποκορύφωμα της αριστείας RF, εξασφαλίζοντας αξιόπιστες, λύσεις υψηλής απόδοσης που σπρώχνουν τα όρια του τι είναι δυνατό στον κόσμο RF.
