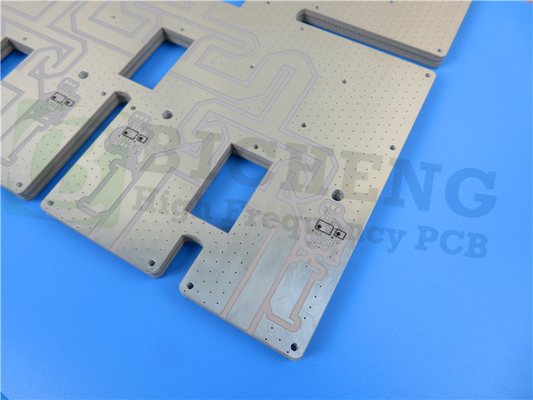

2 στρώματα RF PCB με βάση 30mil AD350A υπόστρωμα με βύθιση ασήμι

Πρόκειται για ένα PCB ραδιοσυχνοτήτων (RF) που χρησιμοποιεί το υπόστρωμα AD350A. Το υπόστρωμα AD350A είναι ένα εξειδικευμένο υλικό που κατασκευάζεται από υφασμένο υαλοπίνακα ενισχυμένο, κεραμικό γεμάτο, σύνθετο με βάση το PTFE.Αυτό το υπόστρωμα είναι ειδικά σχεδιασμένο για εφαρμογές υψηλής ισχύοςΗ μέθοδος αυτή χρησιμοποιείται κυρίως για την απομάκρυνση της θερμότητας.

Το υπόστρωμα AD350A παρουσιάζει αρκετά αξιοσημείωτα χαρακτηριστικά. Διατηρεί μια καλά ελεγχόμενη διηλεκτρική σταθερά 3,5 -/- 0,05 σε 10 GHz/23 ° C, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος.Με χαμηλή απώλεια αγγίγματος 0Ο χαμηλός συντελεστής θερμικής διαστολής του υποστρώματος στον άξονα Z των 35 ppm/°C παρέχει θερμική σταθερότητα,ενώ η θερμοκρασία αποσύνθεσής του (Td) υπερβαίνει τους 500 °CΤο υλικό διαθέτει επίσης ποσοστό απορρόφησης υγρασίας 0,1%, διατηρώντας σταθερή απόδοση RF ακόμη και σε υγρό περιβάλλον.Ελεγχόμενες τιμές CTE στον άξονα Χ (18 ppm/°C), ο άξονας Y (18 ppm/°C) και ο άξονας Z (63 ppm/°C) συμβάλλουν στην αξιόπιστη και σταθερή απόδοση.το υπόστρωμα AD350A προσφέρει εξαιρετικές επιδόσεις παθητικής διαμόρφωσης (PIM) με βαθμολογίες -159dBC σε 30mil και -163dBC σε 60milΗ θερμική του αγωγιμότητα 0,44 W/m-K διευκολύνει την αποτελεσματική διάχυση της θερμότητας.

Η μάζα αυτή PCB αποτελείται από δύο στρώματα. Copper_layer_1, με πάχος 35 μm, χρησιμεύει ως το πρώτο στρώμα. Το υποστρώμα AD350A, μεγέθους 0,762 mm (30 mil) σε πάχος, βρίσκεται στη μέση..Τέλος, υπάρχει το copper_layer_2, επίσης με πάχος 35 μm, που χρησιμεύει ως το ανώτερο στρώμα.

Οι κατασκευαστικές λεπτομέρειες αυτού του PCB υποδεικνύουν τις προδιαγραφές του.Διαθέτει ελάχιστο ίχνος / χώρο 4/4 mils και ελάχιστο μέγεθος τρύπας 0Το πάχος της τελικής πλάκας είναι 0,8 mm και το βάρος του τελικού χαλκού στα εξωτερικά στρώματα είναι 1 ουγκιά (1,4 mils).Το φινίρισμα της επιφάνειας επιτυγχάνεται μέσω του Immersion SilverΣημειωτέον, δεν υπάρχει επάνω ή κάτω μεταξοειδές ή μάσκα συγκόλλησης σε αυτό το PCB. Πριν από την αποστολή, πραγματοποιείται 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η λειτουργικότητά του.

Σύμφωνα με τα στατιστικά στοιχεία, το εν λόγω PCB διαθέτει 54 εξαρτήματα με συνολικά 123 πλακίδια.ενώ 33 πλακέτες είναι για στοιχεία τεχνολογίας κορυφής επιφάνειας (SMT)Το PCB χρησιμοποιεί 76 διαδρόμους για τη δημιουργία συνδέσεων και υποστηρίζει τρία δίκτυα.

Το έργο ζωγραφικής για αυτό το PCB παρέχεται σε μορφή Gerber RS-274-X και συμμορφώνεται με το αποδεκτό πρότυπο IPC-Class-2.

Το εν λόγω ραδιοσυχνικό PCB που βασίζεται στο υπόστρωμα AD350A είναι διαθέσιμο σε όλο τον κόσμο.συστήματα κεραίας τηλεματικής αυτοκινήτων, και εμπορικά δορυφορικά συστήματα ραδιοαντηνών.
