Υψηλό φως: | 2 στρώσεις άκαμπτων κυκλωμάτων,Πίνακας PCB RF 20mil Immersion Silver,Πίνακες άκαμπτων κυκλωμάτων PCB |
---|
Παρουσιάζουμε το νέο μας PCB κατασκευασμένο από το υλικό CLTE-XT της Rogers.ΠΤΦΕΑυτή η μοναδική σύνθεση προσφέρει τη χαμηλότερη απώλεια εισαγωγής, βελτιωμένη αγγίκτη απώλειας και ανώτερη σταθερότητα διαστάσεων στην κατηγορία της.
Το PCB CLTE-XT διαθέτει διηλεκτρική σταθερά (DK) 2,94 στα 10GHz, 23°C @ 50% RH, εξασφαλίζοντας ακριβή μετάδοση σήματος και ελαχιστοποιώντας την απώλεια σήματος.23°C @ 50% RH, αυτό το PCB παρέχει εξαιρετική ακεραιότητα σήματος, διατηρώντας την ποιότητα των ηλεκτρικών σημάτων σας.
Ιδιότητες | ΚΛTE-XT | Μονάδες | Προϋποθέσεις δοκιμής | Μέθοδος δοκιμής | |
Ηλεκτρικές ιδιότητες | |||||
Διορθωτική σταθερά | 2.94 | - | 23 ̊C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Παράγοντας διάσπασης | 0.0010 | - | 23 ̊C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
Η διηλεκτρική σταθερά (σχεδιασμός) | 2.93 | - | C-24/23/50 | 10 GHz | Διάσταση φάσης διαφορικής μικροστοιχίας |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | - 8 | ppm/ ̊C | -50°C έως 150°C | 10 GHz | IPC TM-650 2.5.5.5 |
Αντίσταση όγκου | 4.25x10⁸ | Μωμ-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Αντίσταση επιφάνειας | 2.49x10⁸ | Μωμ. | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 1000 | V/mil | - | - | IPC TM-650 2.5.6.2 |
Ηλεκτρική διάσπαση | 58 | kV | D-48/50 | Κατεύθυνση X/Y | IPC TM-650 2.5.6 |
PIM (μόνο για την κεραία) | - | dBc | - | 50 Ωμ 0.060" |
43 dBm 1900 MHz |
Θερμικές ιδιότητες | |||||
Θερμοκρασία αποσύνθεσης (Td) | 539 | ̊C | 2 ώρες @ 105 ̊C | 5% μείωση βάρους | IPC TM-650 2.3.40 |
Συντελεστής θερμικής διαστολής - x | 12.7 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - y | 13.7 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Συντελεστής θερμικής διαστολής - z | 40.8 | ppm/ ̊C | - | -55 °C έως 288 °C | IPC TM-650 2.4.41 |
Θερμική αγωγιμότητα | 0.56 | W/(m.K) | - | z κατεύθυνση | ΑΣTM D5470 |
Ώρα για Αποστρωματισμό | > 60 | λεπτά | όπως παραλήφθηκε | 288 ̊C | IPC TM-650 2.4.24.1 |
Μηχανικές ιδιότητες | |||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 1.7 (9) |
Επικαιροποίηση | 10s @ 288 ̊C | 35 μm φύλλο | IPC TM-650 2.4.8 |
Δυνατότητα κάμψης (MD, CMD) | 40.7- 40 χρονών.0 5.9, 5.8) |
MPa (ksi) | 25 ̊CΕπικεφαλής 3 ̊C | - | ΑΣTM D790 |
Δυνατότητα τράβηξης (MD, CMD) | 29.0- 25 χρόνια.5 (4.2, 3.7) |
MPa (ksi) | 23C/50RH | - | ΑΣTM D638 |
Φλεξ Μοντούλος (MD. CMD) | 3247, 3261 (471, 473) |
MPa (ksi) | 25CΕπικεφαλής 3C | - | ΑΣTM D790 |
Διαμετρική σταθερότητα (MD, CMD) | -Ούτε ένα.37-0.67 | mm/m | 4 ώρες σε 105 ̊C | - | IPC-TM-650 2.4.39α |
Φυσικές Ιδιότητες | |||||
Πυροδοσία | V-0 | - | - | C48/23/50 και C168/70 | UL 94 |
Απορρόφηση υγρασίας | 0.02 | % | Ε1/105+Δ24/23 | - | IPC TM-650 2.6.2.1 |
Σφιχτότητα | 2.17 | g/cm3 | C-24/23/50 | - | ΑΣTM D792 |
Ειδική θερμική ικανότητα | 0.61 | Δ/γ ̊K | 2 ώρες σε 105 ̊C | - | ΑΣTM E2716 |
Απογοητευτικό αέριο | 00,02 / 0.00 | % | TML/CVCM | ΑΣTM E595 |
Ένα από τα εξαιρετικά πλεονεκτήματα του υλικού CLTE-XT είναι η διαστασιακή του σταθερότητα.7 ppm/°CΗ σταθερότητα των διαστάσεων αυτή εξασφαλίζει την αξιοπιστία και την ακεραιότητα του PCB, ακόμη και σε διαφορετικές συνθήκες θερμοκρασίας.
Το CLTE-XT PCB προσφέρει πολλά πλεονεκτήματα για τα ηλεκτρονικά σχέδια.Μπορείτε να βασίζεστε σε σταθερά αποτελέσματα σε πολλές σειρές παραγωγής.Επιπλέον, το υλικό CLTE-XT μειώνει τις απώλειες κυκλώματος χωρίς να θέτει σε κίνδυνο τη σταθερότητα των διαστάσεων, οδηγώντας σε βελτιστοποιημένες επιδόσεις.Η σταθερή διηλεκτρική σταθερά του με τις αλλαγές θερμοκρασίας μειώνει επίσης την πίεση στις κεραμικές ενεργές συσκευές, βελτιώνοντας την αξιοπιστία τους.

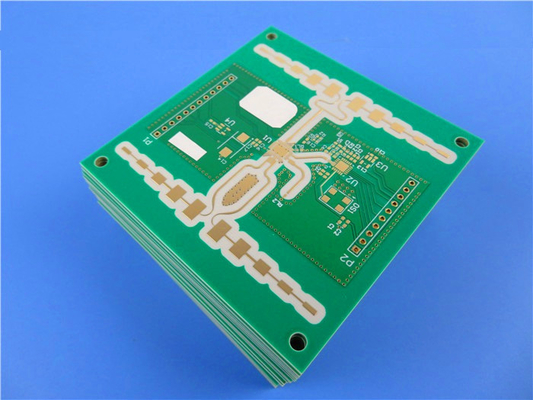

Αυτό το PCB είναι ένα σκληρό πλακέτο δύο στρωμάτων με πάχος στρώματος χαλκού 35 μm και στις δύο πλευρές.παρέχοντας επαρκή χώρο για το σχεδιασμό του κυκλώματος σαςΜε ελάχιστο εύρος διαστήματος 4/5 mils και ελάχιστο μέγεθος τρύπας 0,4 mm, μπορείτε να επιτύχετε περίπλοκη και ακριβή διαδρομή, επιτρέποντας αποτελεσματική τοποθέτηση και συναρμολόγηση εξαρτημάτων.
Υλικό PCB: | Κηραμικό/PTFE μικροκυμάτων σύνθετο |
Ονομασία: | ΚΛTE-XT |
Διορθωτική σταθερά: | 2.94 |
Αριθμός στρωμάτων: | Μονόπλευρο PCB, Διπλόπλευρο PCB, Πολυστρώμα PCB, Υβριδικό PCB |
Δυνατότητα εκτόξευσης | 5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm) |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κόκκινο, κίτρινο κλπ. |
Εκτέλεση επιφάνειας: | Χρυσός βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, γυμνό χαλκό, OSP, καθαρό χρυσαφένιο κλπ. |
Αυτό το PCB έχει πάχος τελικής πλάκας 0,6 mm και βάρος χαλκού 1 oz (1,4 mils) στα εξωτερικά στρώματα.Η επιφάνεια είναι ασημένιο βύθισης, προσφέροντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.
Η επάνω μεμβράνη είναι λευκή, διευκολύνοντας την εύκολη αναγνώριση των εξαρτημάτων. Η κάτω μεμβράνη δεν περιλαμβάνεται για καθαρή και επαγγελματική εμφάνιση.ενώ η κάτω μάσκα συγκόλλησης δεν εφαρμόζεται, επιτρέποντας την εξατομικευμένη συγκόλληση και επεξεργασία κατά περίπτωση.
Για να διασφαλιστεί η εξαιρετική ποιότητα και αξιοπιστία, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή.ένα ευρέως αποδεκτό πρότυπο στη βιομηχανίαΤο CLTE-XT PCB πληροί τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή.
Το CLTE-XT PCB είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα για τους πελάτες σε παγκόσμιο επίπεδο.συμπεριλαμβανομένων των προηγμένων συστημάτων υποστήριξης του οδηγού (ADAS), κεραίες patch, κεραίες φάσης array, και ενισχυτές ισχύος.
Experience the superior performance and reliability of the CLTE-XT PCB in your electronic projects and unlock the full potential of your designs with its exceptional signal integrity and dimensional stability.
