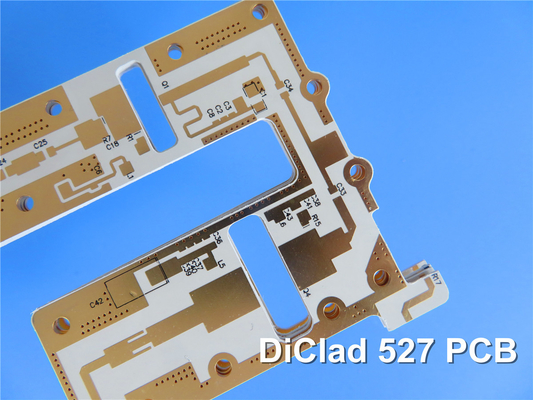

2L 20mil DiClad 527 PCB Board με πράσινη συγκόλληση και λευκή μεταξοειδής οθόνη

2L 20mil DiClad 527 PCB Board με πράσινη συγκόλληση και λευκή μεταξοειδής οθόνη

MOQ: 1pcs
τιμή: USD9.99/PCS-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Λευκό πίνακα PCB με μεταξένιο οθόνη

,

2L 20mil PCB πλακέτα

,

Υψηλής συχνότητας PCB ενισχυμένο με υφαντική ίνες γυαλιού

Περιγραφή προϊόντος

Σας παρουσιάζουμε το νέο μας PCB, κατασκευασμένο με το εξαιρετικό λαμινάτο DiClad 527 από τον Ρότζερς.Το σύνθετο υλικό με βάση το PTFE προσφέρει εξαιρετικές επιδόσεις ως υπόστρωμα κυκλώματος εκτύπωσηςΜε υψηλότερη αναλογία ενισχυμένης από ίνες γυαλιού προς περιεκτικότητα σε PTFE, το DiClad 527 παρέχει ευρύτερο εύρος διαμετρικής σταθεράς (Dk), ανώτερη σταθερότητα διαστάσεων και ακριβή εγγραφή.



Βασικά χαρακτηριστικά:
- εύρος DK 2,4 έως 2,6 στα 10 GHz και 1 MHz, 50% RH, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος.
- συντελεστής διάσπασης 0,0017 στα 10 GHz και 0,0010 στα 1 MHz, 50% RH, ελαχιστοποιώντας την απώλεια σήματος.
- TcDK -153 ppm/°C σε εύρος από -10°C έως 140°C στα 10 GHz, διατηρώντας σταθερότητα στις διακυμάνσεις θερμοκρασίας.
- Χαμηλή απορρόφηση υγρασίας 0,03%, μειώνοντας την επίδραση της υγρασίας στις επιδόσεις.
- CTE στον άξονα X 14 ppm/°C, στον άξονα Y 21 ppm/°C και στον άξονα Z 173 ppm/°C, παρέχοντας εξαιρετική σταθερότητα διαστάσεων.



2L 20mil DiClad 527 PCB Board με πράσινη συγκόλληση και λευκή μεταξοειδής οθόνη 0

Πλεονεκτήματα
- Εξαιρετικά χαμηλή απώλεια, εξασφαλίζοντας ελάχιστη στρέβλωση του σήματος και μεγιστοποιώντας την ακεραιότητα του σήματος.
- Εξαιρετική σταθερότητα διαστάσεων, διατηρώντας την ακεραιότητα του PCB υπό διάφορες συνθήκες.
- Ομοιότητα των επιδόσεων του προϊόντος, εξασφαλίζοντας συνεπή και αξιόπιστα αποτελέσματα.
- Υψηλής ομοιότητας ηλεκτρικές ιδιότητες σε όλες τις συχνότητες, επιτρέποντας συνεπή απόδοση.
- Συνεπής μηχανική απόδοση, παρέχοντας αξιοπιστία σε απαιτητικές εφαρμογές.
- Εξαιρετική χημική αντοχή, προστατεύοντας το PCB από διαβρωτικές ουσίες.
- Σταθερό Dk σε ευρύ φάσμα συχνοτήτων, διατηρώντας την ακεραιότητα του σήματος σε διάφορες συχνότητες.
- Μικρές απώλειες κυκλωμάτων σε υψηλή συχνότητα, βελτιστοποιώντας την απόδοση σε εφαρμογές υψηλής ταχύτητας.
- Αμελητέα απόκλιση από τις επιδόσεις που προκαλούνται από περιβάλλοντα υψηλής υγρασίας, εξασφαλίζοντας σταθερότητα σε δύσκολες συνθήκες.



2L 20mil DiClad 527 PCB Board με πράσινη συγκόλληση και λευκή μεταξοειδής οθόνη 1



Αυτό το PCB είναι ένα σκληρό πλακέτο 2 στρωμάτων με πάχος στρώματος χαλκού 35 μm και στις δύο πλευρές.επιτρέποντας άφθονο χώρο για το σχεδιασμό του κυκλώματος σαςΜε ένα ελάχιστο ίχνος / χώρο 5/4 mils και ένα ελάχιστο μέγεθος τρύπας 0,3 mm, μπορείτε να επιτύχετε ακριβή δρομολόγηση και αποτελεσματική τοποθέτηση των εξαρτημάτων.



Το πάχος της τελικής πλάκας είναι 0,6 mm, και το βάρος του τελικού χαλκού είναι 1 oz (1,4 mils) στα εξωτερικά στρώματα.Το φινίρισμα της επιφάνειας είναι ENIG (Electroless Nickel Immersion Gold)Η επίδειξη της επίδειξης του άνω μέρους είναι λευκή, διευκολύνοντας την εύκολη αναγνώριση των εξαρτημάτων.προσφέρει καθαρή και επαγγελματική εμφάνισηΗ άνω μάσκα συγκόλλησης είναι πράσινη, ενώ η κάτω μάσκα συγκόλλησης δεν εφαρμόζεται, επιτρέποντας την εξατομικευμένη συγκόλληση και επανεπεξεργασία εάν απαιτείται.



Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί εξαιρετική ποιότητα και αξιοπιστία.ένα ευρέως αποδεκτό βιομηχανικό πρότυποΑυτό το PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, ικανοποιώντας τις απαιτήσεις υψηλής ποιότητας κατασκευής.



Το DiClad 527 PCB είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα για τους πελάτες σε όλο τον κόσμο.εμπορικά δίκτυα φάσης, κεραίες σταθμού βάσης χαμηλής απώλειας, συστήματα καθοδήγησης, ψηφιακές κεραίες ραδιοφώνου, φίλτρα, ζεύγη και LNA.



2L 20mil DiClad 527 PCB Board με πράσινη συγκόλληση και λευκή μεταξοειδής οθόνη 2



Ανακαλύψτε την μετασχηματιστική επίδραση του DiClad 527 PCB στα ηλεκτρονικά σας έργα, καθώς ενισχύει το έργο σας με απαράμιλλη απόδοση, απαράμιλλη αξιοπιστία,και εξαιρετική σταθερότητα διαστάσεων.
