Υψηλό φως: | Ραδιοσυχνότητες PCB,Δύο στρώματα άκαμπτων πλακών,Δελτίο RF PCB με ENEPIG |
---|

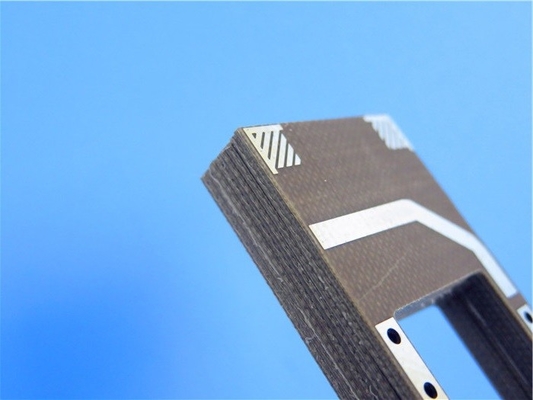

Εισαγωγή του πρόσφατα προμηθευμένου RF PCB, το οποίο είναι κατασκευασμένο με 31mil rogers DiClad 870 υποστρώματα, σχεδιασμένο με έμφαση στην επίτευξη χαμηλότερων διηλεκτρικών σταθερών,το DiClad 870 PCB προσφέρει εξαιρετικές ηλεκτρικές ιδιότητες για ένα ευρύ φάσμα εφαρμογώνΧρησιμοποιεί μια μοναδική σύνθεση υφασμένης ινώδους γυαλιού και υψηλότερη αναλογία περιεκτικότητας σε PTFE,που έχει ως αποτέλεσμα μειωμένες διηλεκτρικές σταθερές (Dk) και συντελεστές διάσπασης σε σύγκριση με άλλα στρώματα της σειράς DiClad, διατηρώντας ταυτόχρονα το ίδιο πάχος.
Βασικά χαρακτηριστικά:
Το PCB DiClad 870 ξεχωρίζει με την εντυπωσιακή DK του 2,33 τόσο στα 10 GHz όσο και στα 1 MHz, 50% RH. Αυτό εξασφαλίζει εξαιρετικές δυνατότητες μετάδοσης σήματος.παρουσιάζει εξαιρετικά χαμηλό συντελεστή διάσπασης μόλις 00,0013 στα 10 GHz και 0,0009 στα 1 MHz, 50% RH, με ελάχιστη απώλεια σήματος.
Οι διακυμάνσεις θερμοκρασίας δεν αποτελούν πρόβλημα, καθώς το PCB DiClad 870 προσφέρει συντελεστή θερμοκρασίας DK (TcDK) -161 ppm/°C. Καλύπτει ένα ευρύ εύρος θερμοκρασιών -10~140°C στα 10 GHz,διασφάλιση σταθερής απόδοσης ακόμη και σε διαφορετικές περιβαλλοντικές συνθήκες.
Τα προβλήματα που σχετίζονται με την υγρασία ελαχιστοποιούνται με αυτό το PCB, χάρη στο ποσοστό απορρόφησης υγρασίας μόλις 0,02%.
Το PCB DiClad 870 παρουσιάζει εξαιρετική σταθερότητα διαστάσεων με συντελεστή θερμικής διαστολής (CTE) 17 ppm/°C στον άξονα X, 29 ppm/°C στον άξονα Y και 217 ppm/°C στον άξονα Z.Αυτή η σταθερότητα εγγυάται ακριβή απόδοση και αξιοπιστία.
Παράμετρος | Αξία |
Αριθμός στρωμάτων | 1-32 |
Υλικά υποστρώματος | Εναλλακτικά, τα προϊόντα που χρησιμοποιούνται για την παρασκευή των ειδών αυτών πρέπει να είναι:;RT/duroid 5880LZ· TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z·ΠΤΦΕ F4B (DK2).2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2) · AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350· TC600· DiClad 880, DiClad 870, DiClad 527; IsoClad 917· CLTE, CLTE-XT, CLTE-AT, CLTE-MW· Nelco N4000, N9350, N9240·ΣΚΓΑ-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300, FR-4 (υψηλή Tg S1000-2M, TU-872 SLK, TU-768, IT-180A κλπ.), FR-4 υψηλή CTI> 600V, πολυαιμίδιο, PET, μεταλλικός πυρήνας κλπ. |
Μέγιστο μέγεθος | Δοκιμή πτήσης: 900*600mm, Δοκιμή στερέωσης 460*380mm, Καμία δοκιμή 1100*600mm |
Διάγραμμα του συμβουλίου ανοχή | ± 0,0059" (0,15 mm) |
Δάχος PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
Δυνατότητα ανοχής πάχους (T≥0,8 mm) | ± 8% |
Δυνατότητα ανοχής πάχους (t < 0,8 mm) | ± 10% |
Δάχος στρώματος μόνωσης | 0.00295" - 0.1969" (0.075mm-5.00mm) |
Ελάχιστη τροχιά | 0.003" (0,075mm) |
Ελάχιστος χώρος | 0.003" (0,075mm) |
Εξωτερικό πάχος χαλκού | 35 μm-350 μm (1oz-10oz) |
Εσωτερικό πάχος χαλκού | 17μm-350μm (0,5oz - 10oz) |
Τρύπα τρύπας (μηχανική) | 0.0079" - 0.25" (0.2mm-6.35mm) |
Τελειωμένη τρύπα ((Μεχανολογική) | 0.0039"-0.248" (0.10mm-6.30mm) |
ΔιάμετροΣυναισθησία ((Μηχανική) | 0.00295" (0.075mm) |
Καταχώριση (μηχανική) | 00,05 χιλιοστά |
Αναλογία όψεων | 12:1 |
Τύπος μάσκας συγκόλλησης | ΔΕΠ |
Γέφυρα Min Soldermask | 0.00315" (0,08mm) |
Ελάχιστη διαφάνεια για τις μάσκες συγκόλλησης | 00,05 χιλιοστά |
Συμπλέκτης μέσω Διαμέτρου | 0.0098" - 0.0236" (0.25mm-0.60mm) |
Ανεπάρκεια ελέγχου αντίστασης | ± 10% |
Τελεία επιφάνειας | HASL, HASL LF, ENIG, Immersion Tin, Immersion Silver, OSP, Gold Finger, Pure Gold Plated κλπ. |
Βασικά οφέλη:
Με εξαιρετικά χαμηλή απώλεια, το DiClad 870 PCB προσφέρει βελτιωμένη ποιότητα σήματος και μειωμένη στρέβλωση σήματος.
Η εξαιρετική σταθερότητα των διαστάσεων του PCB εξασφαλίζει ακριβείς επιδόσεις, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν υψηλή ακρίβεια και αξιοπιστία με την πάροδο του χρόνου.
Η συνέπεια είναι το κλειδί, και αυτό ακριβώς προσφέρει το DiClad 870 PCB.που επιτρέπουν αξιόπιστη και προβλέψιμη απόδοση σε διάφορα ηλεκτρονικά συστήματα.
Το DiClad 870 PCB διατηρεί πολύ ομοιόμορφες ηλεκτρικές ιδιότητες σε διαφορετικές συχνότητες.ανεξάρτητα από τη συχνότητα λειτουργίας.
Η αξιοπιστία και η αντοχή είναι ζωτικής σημασίας και το PCB DiClad 870 αποδίδει και στα δύο μέτωπα.
Η χημική αντοχή είναι ένα άλλο πλεονέκτημα του PCB DiClad 870. Είναι εξαιρετικά ανθεκτικό στα διαβρωτικά στοιχεία, παρέχοντας προστασία από χημικές βλάβες και εξασφαλίζοντας μακροχρόνιες επιδόσεις.
Όσον αφορά την απορρόφηση υγρασίας, το PCB DiClad 870 διαθέτει το χαμηλότερο ποσοστό μεταξύ των σύνθετων υλικών με βάση το PTFE.ιδιαίτερα σε υγρό περιβάλλον.
Οι σταθερές τιμές DK του PCB DiClad 870 σε ευρύ φάσμα συχνοτήτων το καθιστούν κατάλληλο για εφαρμογές που απαιτούν σταθερή απόδοση σε διαφορετικές συχνοτήτων.Αυτό εξασφαλίζει αξιόπιστη λειτουργία σε ένα ευρύ φάσμα εφαρμογών.
Η χαμηλή τιμή DK του PCB DiClad 870 επιτρέπει ευρύτερα πλάτη γραμμών, μειώνοντας την απώλεια εισαγωγής και επιτρέποντας αποτελεσματικότερη μετάδοση σήματος.
Συγκέντρωση PCB:
Το εν λόγω PCB είναι ένα σκληρό PCB δύο στρωμάτων με την ακόλουθη συσσώρευση:
- Τάξη χαλκού 1: 35 μm
- DiClad 870: 0,787 mm (31 ml)
- Τάξη χαλκού 2: 35 μm
Η διάσταση του εν λόγω PCB έχει διάμετρο πλακέτας 174 mm x 44,5 mm (1 κομμάτι), με ανοχή +/- 0,15 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 4/4 mils και ελάχιστο μέγεθος τρύπας 0,25 mm.Το πάχος της τελικής σανίδας είναι 0Το PCB είναι φτιαγμένο με επιφάνεια ENEPIG.Τα άνω και κάτω στρώματα διαθέτουν λευκό μεταξοειδές και πράσινη μάσκα συγκόλλησηςΠριν από την αποστολή, κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η ποιότητα.
Αυτό το PCB αποτελείται από 42 εξαρτήματα και συνολικά 103 πλακίδια. Περιλαμβάνει 68 πλακίδια διά τρύπας, 35 κορυφαία πλακίδια SMT και 0 κάτω πλακίδια SMT. Υπάρχουν 73 διάδρομοι και 3 δίχτυα.
Αυτό το PCB αποδέχεται το μορφότυπο εικόνας Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με τα τυποποιημένα εργαλεία σχεδιασμού.
Αυτό το PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας διαδικασίες κατασκευής και αξιόπιστες επιδόσεις.
Το PCB DiClad 870 είναι διαθέσιμο για παγκόσμια διανομή, παρέχοντας προσβασιμότητα σε πελάτες σε παγκόσμιο επίπεδο.
Τυπικές εφαρμογές:
Το DiClad 870 PCB έχει σχεδιαστεί για να υπερέχει σε διάφορες εφαρμογές, συμπεριλαμβανομένων:
- Δίκτυα τροφοδοσίας ραντάρ
- Εμπορικά δίκτυα φάσης
- Αντίνες σταθμού βάσης χαμηλής απώλειας
- Συστήματα καθοδήγησης
- Ψηφιακές ραδιοαρτένες
- Φίλτρα, ζεύγη και ενισχυτές χαμηλού θορύβου (LNA)
Απολαύστε ανώτερη απόδοση και εξαιρετική αξιοπιστία με το DiClad 870 PCB.Οι προηγμένες του επιδόσεις και οι εξαιρετικές ηλεκτρικές του ιδιότητες το καθιστούν την ιδανική επιλογή για απαιτητικές ηλεκτρονικές εφαρμογές.
