Υψηλό φως: | 20 ml PCB γυμνού χαλκού,Δύο στρώσεις γυμνού χαλκού PCB,Δύο στρώματα κυκλώματος ραδιοσυχνοτήτων |
---|

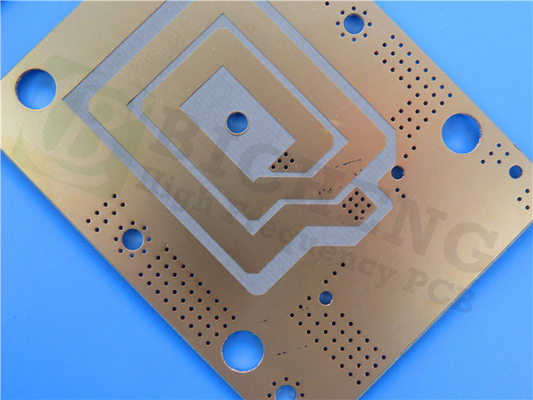

Παρουσιάζουμε το νέο μας PCB που είναι φτιαγμένο από υλικό RF-30A.Το RF-30A PCB είναι ένα προηγμένο οργανικό κεραμικό στρώμα σχεδιασμένο ειδικά για εμπορικές εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων μεγάλου όγκουΦτιαγμένο με την εμπειρία της Taconic στην κεραμική γέμιση και την τεχνολογία επικάλυψης PTFE, αυτό το PCB είναι η επιτομή της ποιότητας και της απόδοσης.
Με ενσωματωμένη ενίσχυση από υφασμένο γυαλί, η RF-30A διαθέτει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες που ξεπερνούν τις προσδοκίες ακόμη και των πιο απαιτητικών σχεδιαστών.Το διηλεκτρικό υπόστρωμα χαμηλής απώλειας, σε συνδυασμό με ένα χαλκό με χαμηλό προφίλ, εξασφαλίζει σταθερές ηλεκτρικές ιδιότητες, με αποτέλεσμα βελτιωμένα επίπεδα PIMD και μικρότερη απώλεια εισαγωγής σε ευρύ εύρος ζώνης.
Η σταθερότητα του RF-30A ξεπερνά τις ηλεκτρικές του επιδόσεις.Τα συστατικά ραδιοσυχνοτήτων προστατεύονται από εξωτερικούς παράγοντες, εξασφαλίζοντας τη μακροζωία και την αξιοπιστία τους.
Μία κρίσιμη πτυχή του RF-30A είναι η εξαιρετική αντοχή του σε απολέπιση για 1/2 ουγκιά και 1 ουγκιά χαλκού RT, καθιστώντας το ιδανική επιλογή για επαναπροσδιορισμό ή επαναλαμβανόμενες διαδικασίες reflow.Το εξαιρετικά χαμηλό ποσοστό απορρόφησης υγρασίας και η σταθερή αραιότητα απώλειας συμβάλλουν στη μείωση της μετατόπισης φάσηςΗ διαστασιακή κίνηση μειώνεται σημαντικά, με αποτέλεσμα σταθερές ιδιότητες φάσης και παρεμπόδισης σε ευρύ φάσμα συχνοτήτων.
Η RF-30A έχει βελτιστοποιηθεί σχολαστικά με κεραμική για να επιτευχθεί χαμηλή CTE άξονα Z, βελτιώνοντας την αξιοπιστία των επενδυμένων τρυπών (PTH) και απλοποιώντας την κατασκευή κυκλωμάτων πολυεπίπεδων.Αυτές οι ιδιότητες συμβάλλουν περαιτέρω στη σταθερή απόδοση του PIMD, διασφαλίζοντας ότι τα ραδιοφωνικά σχέδια σας λειτουργούν άψογα.
Βασικά χαρακτηριστικά:
- DK 2,97 +/- 0,05 σε 1,9 GHz/23°C
- συντελεστής διάσπασης 0,0013 σε 1,9 GHz/23°C
- Θερμική αγωγιμότητα 0,42 W/m/K
- CTE: Άξονας X - 8 ppm/°C, άξονας Y - 11 ppm/°C, άξονας Z - 60 ppm/°C
- Πυκνότητα (ιδιαίτερη βαρύτητα) 2,16 g/cm3
Ακαταμάχητα οφέλη:
- Εξαιρετικές τιμές PIM στα PCB (μετρούμενες σε χαμηλότερες από -160 dBc)
- Βελτιωμένη ποιότητα της PTH
- Σταθερές μηχανικές ιδιότητες
- Σταθερός σε υψηλές συχνότητες.
- Σταθερό σε υψηλές θερμοκρασίες
- Χαμηλή απορρόφηση υγρασίας
- Εξαιρετική αντοχή στην απολέπιση
- Αξιοσημείωτη αναλογία τιμής/αποτελέσματος
Τεχνικές προδιαγραφές:
- PCB Stackup: 2 στρώματα άκαμπτο PCB
- Τάξη χαλκού 1: 35 μm
- RF-30A πυρήνας: 0,508 mm (20mil)
- Τάξη χαλκού 2: 35 μm
Λεπτομέρειες κατασκευής PCB:
- Διάμετροι των πλακών: 102,02 mm x 65,54 mm (1 PCS), +/- 0,15 mm
- Ελάχιστο ίχνος / χώρος: 4/5 mils
- Ελάχιστο μέγεθος τρύπας: 0,35 mm
- Δεν υπάρχουν τυφλοί οδοί.
- Δύνατος τελικής πλάκας: 0,6 mm
- Τελειωμένο βάρος Cu: 1 ουγκιά (1,4 ml) εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Εκτέλεση επιφάνειας: γυμνό χαλκό
- Πάνω από το Silkscreen: Όχι
- Πιο κάτω σε μεταξόνιο: όχι.
- Πάνω μάσκα συγκόλλησης: Όχι
- Πίσω μάσκα συγκόλλησης: Όχι
- 100% Ηλεκτρική δοκιμή πριν από την αποστολή
Στατιστικές PCB:
- Συστατικά: 37
- Συνολικά Pads: 102
- Μέσα από τις τρύπες: 71
- Πάνω SMT Pads: 31
- Βόρεια SMT Pads: 0
- Βιάς: 59.
- Δίκτυα: 4
Το RF-30A PCB μας είναι εφοδιασμένο με εικόνες Gerber RS-274-X και συμμορφώνεται με το πρότυπο IPC-Class-2, εξασφαλίζοντας το υψηλότερο επίπεδο ποιότητας και αξιοπιστίας.Αυτό το PCB είναι η λύση για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των κερατών., παθητικά συστατικά ραδιοσυχνοτήτων και ενισχυτές ισχύος.
Απελευθερώστε τη δύναμη της τεχνολογίας RF με το PCB RF-30A μας και βιώστε απαράμιλλη απόδοση και αξιοπιστία.
