20mil PCB υψηλής συχνότητας RF-35TC Τυπωμένα κυκλώματα με καταδύσεις χρυσού

20mil PCB υψηλής συχνότητας RF-35TC Τυπωμένα κυκλώματα με καταδύσεις χρυσού

MOQ: 1PCS
τιμή: USD9.99/PCS-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Πίνακες κυκλωμάτων εκτυπωμένων PCB υψηλής συχνότητας

,

Πίνακας PCB υψηλής συχνότητας 20mil

,

Δελτίο ραδιοσυχνοτήτων υψηλής συχνότητας

Περιγραφή προϊόντος

Σήμερα, είμαστε στην ευχάριστη θέση να μοιραστούμε το νέο μας PCB βασισμένο σε 20mil RF-35TC υψηλής συχνότητας.παρέχοντας εξαιρετικές επιδόσεις στην διάχυση της θερμότητας και τη διατήρηση χαμηλών απωλειώνΜε την απαράμιλλη θερμική αγωγιμότητά του και τον ελάχιστο συντελεστή διάσπασης, το υποστρώμα PCB είναι σχεδιασμένο για να υπερέχει στην μετάδοση θερμότητας μακριά από τις γραμμές μετάδοσης και τα εξαρτήματα επιφάνειας,όπως τρανζίστορες ή πυκνωτέςΚατασκευασμένο από υλικό PTFE γεμάτο κεραμική και υαλοπλαστική, το RF-35TC ξεπερνά τα συνθετικά ελαστικά αντίστοιχα με την αντίσταση στην οξείδωση, στο κίτρινο χρώμα και στην ανοδική ροή στην διηλεκτρική σταθερά..



Βασικά χαρακτηριστικά:
- Λαμινίτης χαμηλής θερμικής αγωγιμότητας
- DK 3,5 +/- 0,05 σε 10 GHz/23°C
- συντελεστής διάσπασης 0,002 σε 10 GHz/23°C
- Θερμική αγωγιμότητα 0,87 W/m/K για 0,5oz χαλκού, 0,92W/m/K για 1oz χαλκού
- CTE στον άξονα X 11 ppm/°C, στον άξονα Y 13 ppm/°C και στον άξονα Z 34 ppm/°C
- Td 5% απώλεια βάρους, 436°C
- Χαμηλή απορρόφηση υγρασίας 0,05%



Οφέλη που ξεχωρίζουν το RF-35TC:
1. "Καλύτερος στην κατηγορία" Tangent απώλειας: βιώστε ελάχιστη απώλεια σήματος και ανώτερη απόδοση μετάδοσης.
2Εξαιρετική θερμική διαχείριση: Προστατεύστε τις εφαρμογές υψηλής ισχύος με ανώτερες δυνατότητες διάσπασης θερμότητας.
3. Dk Σταθερότητα σε ευρύ εύρος θερμοκρασιών: Διασφάλιση σταθερής απόδοσης σε διαφορετικές περιβαλλοντικές συνθήκες.
4Βελτιωμένα κέρδη/αποτελεσματικότητες κεραίας: Μεγιστοποιήστε την αποτελεσματικότητα και την απόδοση των συστημάτων κεραίας σας.
5Εξαιρετική προσκόλληση σε χαλκό πολύ χαμηλού προφίλ: Απολαύστε αξιόπιστες και ασφαλείς συνδέσεις με εξαιρετική προσκόλληση.



Απαλή κατασκευή και προδιαγραφές:
Αυτό το πρόσφατα παραγόμενο PCB διαθέτει μια 2στρωτή άκαμπτη στοίβα, μελετητικά κατασκευασμένη με ένα στρώμα χαλκού 35 μm και στις δύο πλευρές.Με πάχος τελικής πλάκας 0Το βάρος του χαλκού των εξωτερικών στρωμάτων είναι 1,4 χιλιοστά, εξασφαλίζοντας ισχυρή σύνδεση.Η κατασκευή αυτού του PCB συμμορφώνεται με το πρότυπο IPC-Class-2, που εγγυάται εξαιρετική ποιότητα.



Αμήκρυνση στο διάλειμμα (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
Το μοντέλο του Γιάνγκ. ASTM D 3039/IPC-TM-650 2.4.19 σπι 667,000 Α/χμ2 4,599
Το μοντέλο του Γιάνγκ (CD) ASTM D 3039/IPC-TM-650 2.4.19 σπι 637,000 Α/χμ2 4,392
Αναλογία Poisson (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
Η αναλογία Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
Συμπίεση ΑΣΤΜ D 695 (((23°C) σπι 560,000 Α/χμ2 3,861
Δυνατότητα κάμψης (MD) ASTM D 790/IPC-650 2.4.4 σπι 1.46 x 106 Α/χμ2 10,309
Δυνατότητα κάμψης (CD) ASTM D 790/IPC-650 2.4.4 σπι 1.50 x 106 Α/χμ2 10,076
Δυνατότητα απολέπισης ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Θερμική πίεση.) Ιβ./ίντσες 7 g/cm3 1.25
Θερμική αγωγιμότητα (Unclad),125°C) Η μέθοδος ASTM F433 ((Προκύμανση θερμότητας με προστασία) W/(mK) 0.6 W/(mK) 0.6
Θερμική αγωγιμότητα ((C1/C1,125°C) Η μέθοδος ASTM F433 ((Προκύμανση θερμότητας με προστασία) W/(mK) 0.92 W/(mK) 0.92
Θερμική αγωγιμότητα ((CH/CH,125°C) Η μέθοδος ASTM F433 ((Προκύμανση θερμότητας με προστασία) W/(mK) 0.87 W/(mK) 0.87
Διαμετρική σταθερότητα (MD) IPC-650-2.4.39 δευτερόλεπτα.5.4 ((Μετά την χαραγή) mils/in. 0.23 mm/M 0.23
Διαμετρική σταθερότητα (CD) IPC-650-2.4.39 δευτερόλεπτα.5.4 ((Μετά την χαραγή) mils/in. 0.64 mm/M 0.64
Διαμετρική σταθερότητα (MD) IPC-650-2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) mils/in. -Ούτε ένα.04 mm/M -Ούτε ένα.04
Διαμετρική σταθερότητα (CD) IPC-650-2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) mils/in. 0.46 mm/M 0.46
Αντίσταση επιφάνειας IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.) Μοχμς 8.33 x 107 Μοχμς 8.33 x 107
Αντίσταση επιφάνειας IPC-650 2.5.17.1 ((μετά την υγρασία) Μοχμς 6.42 x 107 Μοχμς 6.42 x 107
Αντίσταση όγκου IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.) Mohms/cm 5.19 x 108 Mohms/cm 5.19 x 108
Αντίσταση όγκου IPC-650 2.5.17.1 ((μετά την υγρασία) Mohms/cm 2.91 x 108 Mohms/cm 2.91 x 108
ΚΤΕ ((άξονας Χ)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
Διάταξη CTE (άξονας Y) 25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
Ο άξονας CTE(Z) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
Σφιχτότητα ΑΣTM D 792 g/cm3 2.35 g/cm3 2.35
Σκληρότητα ASTM D 2240 ((Ακτή D)   79.1   79.1
Τάση κατά το διάλειμμα (MD) ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
Τραυματισμός στο διάλειμμα. ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
Ειδική θερμότητα ΑΣTM E 1269-05,E 967-08,E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Τd(2% απώλεια βάρους) IPC-650 2.4.24.6/TGA oF 788 °C 420
Τd(5% απώλεια βάρους) IPC-650 2.4.24.6/TGA oF 817 °C 436



Αποκάλυψη των διαστάσεων:
Το PCB αυτό έχει μέγεθος 65,25 mm x 83 mm, επιτρέποντας την αποτελεσματική ενσωμάτωση σε διάφορα συστήματα.Αυτό το PCB επιτρέπει το σχεδιασμό σας με ακρίβειαΗ απουσία τυφλών διαδρόμων απλοποιεί τη διαδικασία κατασκευής.Το κατώτατο μεταξοειδές σκηνικό παραλείπεται για μια κομψή εμφάνισηΤο πάχος της επικάλυψης είναι 20 μm, εξασφαλίζοντας αξιόπιστες συνδέσεις σε όλη την πλακέτα.



Σκληρή δοκιμή και παγκόσμια διαθεσιμότητα:
Για να διασφαλιστεί η βέλτιστη απόδοση, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εγγυώντας την αξιοπιστία και τη λειτουργικότητά του.Αυτό το υψηλής απόδοσης PCB είναι έτοιμο να ενσωματωθεί στα έργα σας οπουδήποτε στον κόσμο..

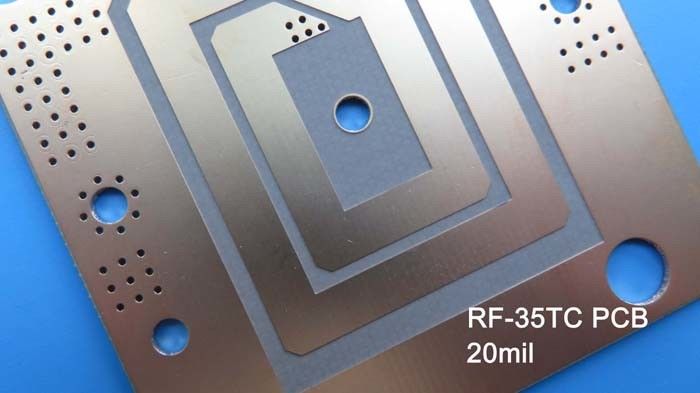

20mil PCB υψηλής συχνότητας RF-35TC Τυπωμένα κυκλώματα με καταδύσεις χρυσού 0



Αμέτρητες εφαρμογές, απεριόριστες δυνατότητες:
Αυτό το PCB υψηλής συχνότητας βρίσκεται σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Φιλτράρια, συνδετήρες και ενέργεια: Απολαύστε άριστη απόδοση σε κρίσιμες εφαρμογές ενέργειας.
Απελευθερώστε το πλήρες δυναμικό των ενισχυτών σας με αυτό το υποστρώμα υψηλών επιδόσεων.
Αύξησε την αποτελεσματικότητα και την απόδοση των κεραυνών σου για ανώτερη μετάδοση σήματος.
- δορυφόροι: εμπιστοσύνη στην αξιοπιστία και τις δυνατότητες διαχείρισης θερμότητας του RF-35TC για δορυφορικά συστήματα.



Συμπερασματικά, το RF-35TC θέτει ένα νέο σημείο αναφοράς για υποστρώματα PCB υψηλής ισχύος.και εξαιρετική σταθερότητα δίνει τη δυνατότητα στους μηχανικούς να ωθήσουν τα όρια της απόδοσης και της αποτελεσματικότητας στις εφαρμογές υψηλής ισχύοςΑνακαλύψτε τις επαναστατικές δυνατότητες του RF-35TC και ανυψώστε τα έργα σας σε νέα ύψη απόδοσης και αξιοπιστίας.
