Σας παρουσιάζουμε το νέο μας PCB φτιαγμένο από υποστρώματα RO306.
Εισαγωγή:
Τα λαμινάτα RO3006 της Rogers είναι προηγμένα υλικά κυκλωμάτων που χρησιμοποιούν κεραμικά γεμάτα σύνθετα PTFE.Αυτά τα υλικά έχουν σχεδιαστεί ειδικά για να προσφέρουν εξαιρετική σταθερότητα τόσο στις ηλεκτρικές όσο και στις μηχανικές ιδιότητες.Ένα αξιοσημείωτο χαρακτηριστικό του RO3006 είναι η ικανότητά του να διατηρεί σταθερή διηλεκτρική σταθερά (Dk) σε ευρύ εύρος θερμοκρασιών.Αυτό το χαρακτηριστικό εξαλείφει την αλλαγή σταδίου στο Dk που παρατηρείται συνήθως σε υλικά γυαλιού PTFE κοντά σε θερμοκρασία δωματίου.
Χαρακτηριστικά:
Τα λαμινάτα RO3006 από την Rogers αποτελούνται από κεραμικά γεμάτα σύνθετα υλικά PTFE. Αυτά τα υλικά παρουσιάζουν διηλεκτρική σταθερά 6,15 +/- 0,15 στα 10 GHz και 23 ° C, μαζί με έναν χαμηλό συντελεστή διάσπασης 0.002 στην ίδια συχνότητα και θερμοκρασίαΜε υψηλή θερμική θερμοκρασία αποσύνθεσης άνω των 500°C, το RO3006 παρουσιάζει εξαιρετική θερμική σταθερότητα.διευκόλυνση της αποδοτικής μεταφοράς θερμότηταςΌσον αφορά την απορρόφηση υγρασίας, το RO3006 διαθέτει χαμηλό ποσοστό 0,02%.και άξονες Z.
Πλεονεκτήματα
Τα στρώματα RO3006 παρέχουν ομοιόμορφες μηχανικές ιδιότητες σε ένα εύρος διαμετρικών σταθερών, καθιστώντας τα ιδανικά για σχέδια πολυστρωμάτων πλακών που απαιτούν διαφορετικές διαμετρικές σταθερές.Αυτά τα στρώματα είναι επίσης συμβατά με υβριδικά σχέδια που περιλαμβάνουν πολυεπίπεδες πλακέτες από επωξικό γυαλίΈνα άλλο πλεονέκτημα του RO3006 είναι ο χαμηλός συντελεστής διεύρυνσης στο επίπεδο, ο οποίος αντιστοιχεί στον συντελεστή του χαλκού.Αυτό το χαρακτηριστικό βελτιώνει την αξιοπιστία των συγκροτημάτων που τοποθετούνται στην επιφάνεια και τα καθιστά κατάλληλα για εφαρμογές ευαίσθητες στις αλλαγές θερμοκρασίαςΕπιπλέον, το RO3006 παρουσιάζει εξαιρετική σταθερότητα διαστάσεων.
| RO3006 Τυπική αξία | |||||
| Ιδιοκτησία | RO3006 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΔιαδικασία | 6.15±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 6.5 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.002 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | - 262 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα | 0.27 0.15 |
X Y |
mm/m | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
| Αντίσταση όγκου | 105 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
| Αντίσταση επιφάνειας | 105 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
| Μοντέλο τράβηξης | 1498 1293 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
| Απορρόφηση υγρασίας | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Ειδική θερμότητα | 0.86 | j/g/k | Υπολογισμός | ||
| Θερμική αγωγιμότητα | 0.79 | W/M/K | 50°C | ΑΣTM D 5470 | |
| Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ΑΣTM D 3850 | ||
| Σφιχτότητα | 2.6 | gm/cm3 | 23°C | ΑΣTM D 792 | |
| Δυνατότητα της φλούδας χαλκού | 7.1 | Επικεφαλής. | 1 ουγκιά, EDC μετά τη ζύμωση | IPC-TM 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | ||||

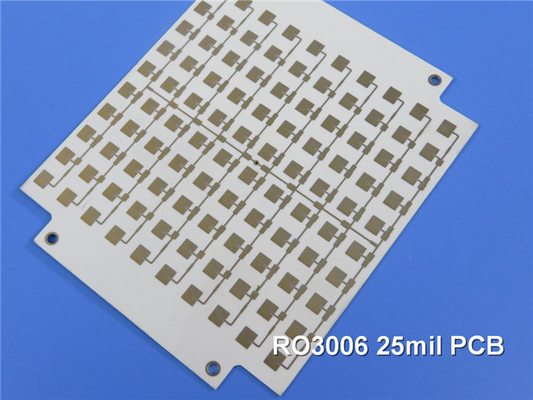

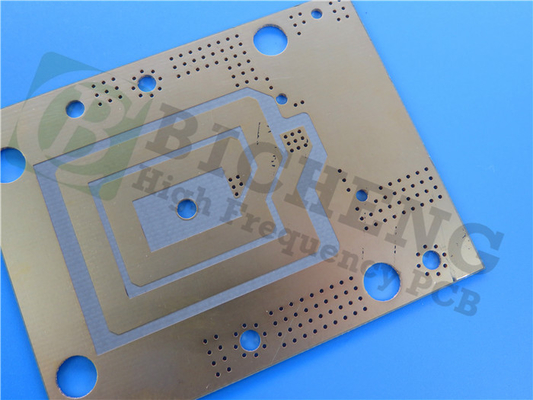

Λεπτομέρειες κατασκευής και συσσώρευσης PCB:
Για αυτό το 2στρώμα άκαμπτο PCB, η στοιβάδα αποτελείται από ένα στρώμα χαλκού με πάχος 35 μm, ακολουθούμενο από το υπόστρωμα RO3006 με πάχος 25mil (0,635 mm),και άλλο στρώμα χαλκού πάχους 35 μm.
Οι λεπτομέρειες κατασκευής PCB περιλαμβάνουν μέγεθος πλάκας 30 χλμ. για ένα μόνο κομμάτι.Δεν υπάρχουν τυφλοί σωλήνες σε αυτή τη διαμόρφωση.Το πάχος της τελικής πλάκας είναι 0,8 mm και τα εξωτερικά στρώματα χαλκού έχουν βάρος 1 ουγκιάς (1,4 mils).και το πάνω μεταξοειδές είναι λευκόΠροηγουμένως από την αποστολή, πραγματοποιείται 100% ηλεκτρική δοκιμή για να εξασφαλιστεί η ποιότητα.
Στατιστικές PCB:
Σύμφωνα με τα στατιστικά στοιχεία των PCB, αυτή η διαμόρφωση περιλαμβάνει 15 εξαρτήματα και συνολικά 50 πλακίδια.Δεν υπάρχουν κάτω SMT padsΟ σχεδιασμός του PCB περιλαμβάνει 38 διαδρόμους και αποτελείται από 2 δίχτυα.
Τέχνη και πρότυπα:
Ο προμηθευόμενος τύπος σχεδίου σχεδίου PCB είναι Gerber RS-274-X, ένα ευρέως αποδεκτό βιομηχανικό πρότυπο.διασφάλιση της συμμόρφωσης με τις απαιτήσεις ποιότητας και απόδοσης.
Διαθεσιμότητα και τυπικές εφαρμογές:
Τα επικαλυμμένα υλικά RO3006 είναι διαθέσιμα σε όλο τον κόσμο, παρέχοντας πρόσβαση σε διάφορες αγορές.Είναι ιδιαίτερα κατάλληλα για εφαρμογές ραντάρ αυτοκινήτων, δορυφορικές κεραίες παγκόσμιας θέσης, συστήματα κυτταρικών τηλεπικοινωνιών (συμπεριλαμβανομένων ενισχυτών ισχύος και κερατών), κεραίες για ασύρματες επικοινωνίες, δορυφόροι άμεσης μετάδοσης,συστήματα καλωδίων για σύνδεση δεδομένωνΟι εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητές τους τις καθιστούν ευέλικτες και αξιόπιστες για ένα ευρύ φάσμα εφαρμογών.
