10mil RO3010 Διπλής όψης κυκλώματα με καταδύσεις χρυσού

10mil RO3010 Διπλής όψης κυκλώματα με καταδύσεις χρυσού

MOQ: 1PCS
τιμή: USD9.99/PCS-99.99/PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Επισημαίνω:

Διπλής όψης πλακέτες κυκλωμάτων ραδιοσυχνοτήτων

,

Δύο πλευρικές πλακέτες εκτυπωμένων κυκλωμάτων

,

RO3010 Διπλής όψης πλακέτες εκτυπωμένων κυκλωμάτων

Περιγραφή προϊόντος

Σήμερα, είμαστε χαρούμενοι να μοιραστούμε το νέο μας PCB βασισμένο σε υλικά RO3010.



1. RO3010 Εισαγωγή:
Τα λαμινάτα RO3010 της Rogers είναι προηγμένα υλικά κυκλωμάτων που χρησιμοποιούν κεραμικά γεμάτα σύνθετα PTFE.Είναι προϊόντα με ανταγωνιστικές τιμές γνωστά για την εξαιρετική μηχανική και ηλεκτρική τους σταθερότητα., καθιστώντας τους κατάλληλους για ένα ευρύ φάσμα εφαρμογών σε διάφορες συχνότητες.Τα στρώματα RO3010 απλοποιούν τον σχεδιασμό των στοιχείων ευρυζωνικής σύνδεσης και είναι ιδιαίτερα κατάλληλα για τη μικροποίηση κυκλωμάτων.



2Χαρακτηριστικά:
Τα λαμινάτα RO3010 αποτελούνται από κεραμικά γεμάτα σύνθετα υλικά PTFE. Δείχνουν διηλεκτρική σταθερά 10,2 +/- 0,30 στα 10 GHz και 23 °C, μαζί με χαμηλό συντελεστή διάσπασης 0.0022 στην ίδια συχνότητα και θερμοκρασίαΜε χαμηλό συντελεστή θερμικής διαστολής που κυμαίνεται από 13 ppm/°C έως 16 ppm/°C (-55 έως 288 °C) στους άξονες X, Y και Z, τα λαμινάτα RO3010 παρουσιάζουν εξαιρετική σταθερότητα διαστάσεων.Έχουν υψηλή θερμική θερμοκρασία αποσύνθεσης άνω των 500 °C και θερμική αγωγιμότητα 0Τα λαμινάτα RO3010 διαθέτουν επίσης χαμηλό ποσοστό απορρόφησης υγρασίας 0,05% και μπορούν να λειτουργήσουν στο εύρος θερμοκρασίας από -40 °C έως +85 °C.



RO3010 Τυπική αξία
Ιδιοκτησία RO3010 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΔιαδικασία 10.2±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 11.2 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -395 Z ppm/°C 10 GHz -50°C έως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.35
0.31
X
Y
mm/m ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 105   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 105   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 1902
1934
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.05   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.8   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.95   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ΑΣTM D 3850
Σφιχτότητα 2.8   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 9.4   Επικεφαλής. 1 ουγκιά, EDC μετά τη ζύμωση IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



3Οφέλη:
Ένα από τα αξιοσημείωτα πλεονεκτήματα των κατεστραμμένων υλικών RO3010 είναι η σταθερότητα των διαστάσεων τους, με συντελεστή διαστολής που ταιριάζει με αυτόν του χαλκού.Αυτό το χαρακτηριστικό βελτιώνει την αξιοπιστία και τις επιδόσεις των στρωμάτωνΕπιπλέον, τα καλυμμένα υλικά RO3010 είναι οικονομικά αποδοτικά, χάρη στην οικονομική τιμολόγηση του καλυμμένου υλικού που προκύπτει από τη διαδικασία παραγωγής σε μεγάλες ποσότητες.Είναι επίσης κατάλληλα για χρήση σε σχέδια πολυεπίπεδων πλακών, παρέχοντας ευελιξία σε διάφορες εφαρμογές.



4Πίνακες PCB:
Για αυτό το διπλάσιο άκαμπτο PCB, η στοιβάδα αποτελείται από ένα στρώμα χαλκού με πάχος 35 μm, ακολουθούμενο από το υπόστρωμα RO3010 με πάχος 10mil (0,254 mm),και άλλο στρώμα χαλκού πάχους 35 μm.



5Πληροφορίες κατασκευής PCB:
Αυτό το PCB έχει διαστάσεις πλάκας 80,1 mm x 56,74 mm για ένα μόνο κομμάτι. Το ελάχιστο ίχνος / χώρος είναι 4/4 mils και το ελάχιστο μέγεθος τρύπας είναι 0,3 mm. Δεν υπάρχουν τυφλοί οδοί σε αυτή τη διαμόρφωση.Το πάχος της τελικής σανίδας είναι 0Το πάχος της επικάλυψης μέσω είναι 20 μm. Το φινίρισμα της επιφάνειας είναι χρυσός βύθισης και το επάνω μεταξοειδές είναι λευκό,ενώ δεν εφαρμόζεται μεταξοκρέμα ή μάσκα συγκόλλησης στο κάτω στρώμαΓια να εξασφαλιστεί η ποιότητα του PCB πριν από την αποστολή, διεξάγεται 100% ηλεκτρική δοκιμή.



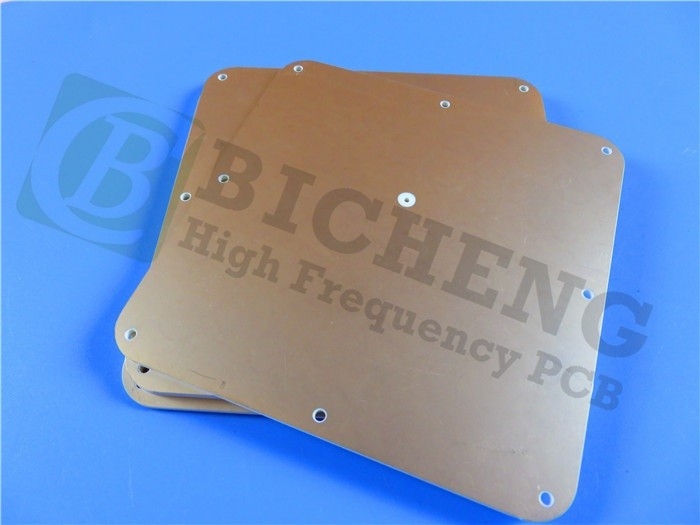

10mil RO3010 Διπλής όψης κυκλώματα με καταδύσεις χρυσού 0



6- Στατιστικές PCB:
Αυτό το PCB περιλαμβάνει 24 εξαρτήματα και συνολικά 71 pads. Μεταξύ αυτών των pads, 51 είναι pads through-hole, και 23 είναι pads top surface-mount technology (SMT).Το σχέδιο διαθέτει 67 διαδρόμους και αποτελείται από 3 δίχτυα..



7Τύπος προσφερόμενης ζωγραφικής:Gerber RS-274-X


8- Αποδεκτό πρότυπο:Διάταξη IPC-2


9Διαθεσιμότητα:Τα λαμινάτα RO3010 είναι διαθέσιμα σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα σε διάφορες αγορές.



10Τυπικές εφαρμογές:
Τα PCB RO3010 βρίσκουν εφαρμογή σε ένα ευρύ φάσμα βιομηχανιών και προϊόντων.Συστήματα κυτταρικών τηλεπικοινωνιών (συμπεριλαμβανομένων ενισχυτών ισχύος και κεραίων), κεραίες για ασύρματες επικοινωνίες, δορυφόρους απευθείας μετάδοσης, συστήματα καλωδίων για σύνδεση δεδομένων, τηλεχειριστήρες μετρητών, και backplanes ισχύος.Οι εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες των λαμινισμένων RO3010 τα καθιστούν αξιόπιστα και ευέλικτα για αυτές τις εφαρμογές.

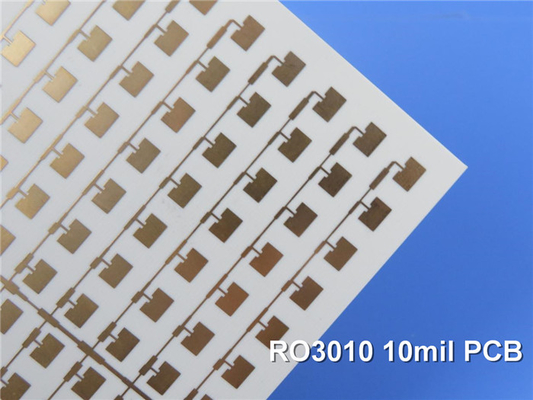

10mil RO3010 Διπλής όψης κυκλώματα με καταδύσεις χρυσού 1
