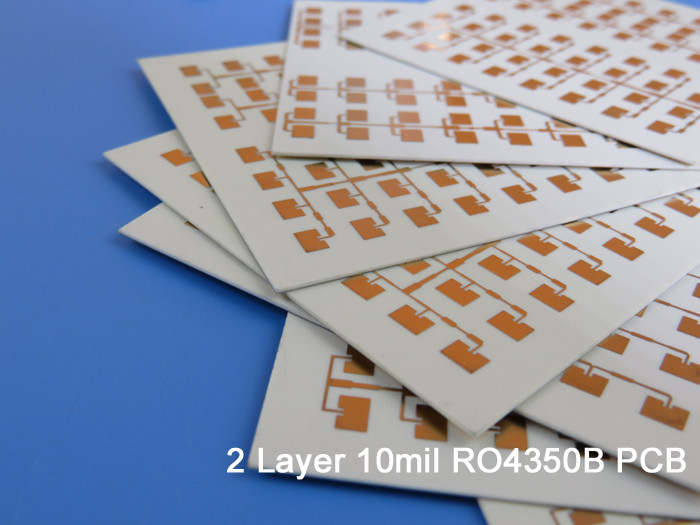

Διπλής όψης 10mil RF PCB κατασκευασμένο από laminates RO4350B με βύθιση ασήμι

Είμαστε ενθουσιασμένοι που μοιραζόμαστε μαζί σας το πρόσφατα παραγόμενο RF PCB.ένα πρωτοποριακό διάλυμα που συνδυάζει τις ηλεκτρικές επιδόσεις του PTFE/υφασμένου γυαλιού με την ευκολία κατασκευής που υπάρχει στα υλικά επόξυ/γυαλιούΤα laminates RO4350B, που αναπτύχθηκαν από την Rogers Corporation, προσφέρουν εξαιρετικό έλεγχο της διηλεκτρικής σταθεράς (Dk) διατηρώντας ταυτόχρονα χαμηλά χαρακτηριστικά απώλειας.Αυτά τα προηγμένα υλικά παρέχουν μια οικονομικά αποδοτική εναλλακτική λύση στα συμβατικά στρώματα μικροκυμάτων, εξαλείφοντας την ανάγκη για ειδικές επεξεργασίες διατρητών και διαδικασίες χειρισμού που συνήθως σχετίζονται με υλικά με βάση το PTFE.που τους καθιστούν κατάλληλους για ενεργές συσκευές και υψηλής ισχύος ραδιοσυχνοτήτων.

Χαρακτηριστικά:

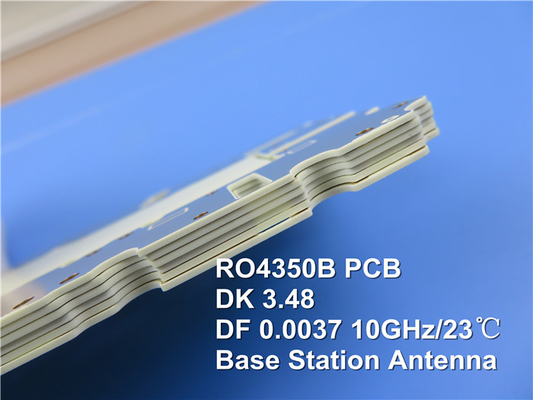

Τα laminates RO4350B διαθέτουν αξιοσημείωτα χαρακτηριστικά που τα καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας.0037 στην ίδια συχνότηταΕπιπλέον, η θερμική αγωγιμότητα 0,69 W/m/°K εξασφαλίζει αποτελεσματική διάχυση θερμότητας.Οι τιμές του συντελεστή θερμικής διαστολής (CTE) είναι 10 ppm/°C στον άξονα Χ, 12ppm/°C στον άξονα Y και 32ppm/°C στον άξονα Z, παρέχοντας σταθερότητα σε διάφορες θερμοκρασίες.τα κατεστραμμένα υλικά RO4350B παρουσιάζουν εξαιρετική θερμική αντοχή.

Πλεονεκτήματα

Τα λαμινάτα RO4350B προσφέρουν πολλά οφέλη που τα κάνουν να ξεχωρίζουν από άλλα υλικά στην αγορά:

1. Χαμηλή διηλεκτρική ανοχή και χαμηλή απώλεια: Αυτά τα στρώματα παρέχουν εξαιρετικές ηλεκτρικές επιδόσεις, επιτρέποντας εφαρμογές με υψηλότερες συχνότητες λειτουργίας.Είναι ιδιαίτερα κατάλληλα για εφαρμογές ευρυζωνικής σύνδεσης..

2Σταθερές ηλεκτρικές ιδιότητες έναντι συχνότητας: Τα laminates RO4350B εξασφαλίζουν ελεγχόμενες γραμμές μετάδοσης με αντίσταση και επιτρέπουν την επαναληπτή σχεδίαση των φίλτρων, εξασφαλίζοντας συνεπή απόδοση.

3. Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς: Με εξαιρετική σταθερότητα των διαστάσεων, αυτά τα στρώματα διατηρούν αξιόπιστες ηλεκτρικές ιδιότητες ανεξάρτητα από τις διακυμάνσεις της θερμοκρασίας.

4. Χαμηλή επέκταση του άξονα Z: Τα laminates RO4350B διευκολύνουν τη δημιουργία των τρυπών που είναι εξαιρετικά αξιόπιστα.

5. Χαμηλός συντελεστής διεύρυνσης στο επίπεδο: Αυτά τα στρώματα παραμένουν σταθερά σε ολόκληρο το εύρος των θερμοκρασιών επεξεργασίας κυκλωμάτων, εξασφαλίζοντας συνεπή απόδοση κατά τη διάρκεια της κατασκευής.

6Η διαδικασία παραγωγής σε όγκο: τα laminates RO4350B μπορούν να κατασκευαστούν χρησιμοποιώντας τυποποιημένες διαδικασίες epoxy γυαλιού, καθιστώντας τα οικονομικά αποδοτικά και εύκολα προσβάσιμα για μαζική παραγωγή.

7.Αντίσταση CAF: Τα στρώματα αποδεικνύουν αντοχή στην αγωγική ανοδική νηματοποίηση, εξασφαλίζοντας μακροχρόνια αξιοπιστία σε απαιτητικές εφαρμογές.

Προδιαγραφές PCB:

Αυτό το RF PCB προσφέρει μια ανθεκτική κατασκευή που συμπληρώνει τα επικαλυμμένα υλικά υψηλών επιδόσεων:

- 2 στρώματα άκαμπτων PCB με στρώμα χαλκού 35 μm τόσο από πάνω όσο και από κάτω.
- πυρήνας Rogers 4350B με πάχος 0,254 mm (10 mil).
- Διάμετρος των πλακών 53,18 mm x 56,04 mm με ανοχή +/- 0,15 mm.
- Ελάχιστο ίχνος/διαστήμα 5/5 mils και ελάχιστο μέγεθος τρύπας 0,25 mm.
- Χωρίς τυφλά βία, εξασφαλίζοντας απλή κατασκευή.
- Τελειωμένη πλάκα πάχους 0,32 mm για συμπαγές σχεδιασμό.
- Εξωτερικά στρώματα χαλκού με βάρος 1,4 ml.
- Μέσω πάχους επικάλυψης 20 μm για αξιόπιστες συνδέσεις.
- Περαιτέρω ασημένια επιφάνεια βύθισης, εξασφαλίζοντας εξαιρετική ακεραιότητα σήματος.
- Χωρίς επάνω ή κάτω μεταξόνιο ή μάσκα συγκόλλησης, παρέχοντας μια καθαρή και μινιμαλιστική εμφάνιση.
- 100% ηλεκτρική δοκιμή πριν από την αποστολή, ώστε να εξασφαλίζεται η ποιότητα.

Στατιστικές PCB:

Αυτό το PCB περιλαμβάνει 11 συστατικά και διαθέτει συνολικά 70 πλακίδια, συμπεριλαμβανομένων 47 πλακιδίων διάτρησης και 23 πλακιδίων τεχνολογίας επάνω επιφάνειας (SMT).Αυτό το PCB προσφέρει ευελιξία για διάφορα σχέδια κυκλωμάτων.

Τέχνη και Πρότυπο Ποιότητας:

Το έργο ζωγραφικής που παρέχεται για αυτό το PCB είναι σε μορφή Gerber RS-274-X, διασφαλίζοντας τη συμβατότητα με κοινό λογισμικό σχεδιασμού.εγγύηση αξιόπιστης απόδοσης και τήρηση των βιομηχανικών προτύπων.

Διαθεσιμότητα και τυπικές εφαρμογές:

Τα υλικά αυτά υψηλών επιδόσεων βρίσκουν εφαρμογές στους ακόλουθους τομείς:

- Αντένες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος: Το PCB RO4350B επιτρέπει την αποτελεσματική μετάδοση και ενίσχυση σήματος σε συστήματα ασύρματης επικοινωνίας.


- Ετικέτες αναγνώρισης ραδιοσυχνοτήτων: Αυτά τα στρώματα προσφέρουν σταθερή και ακριβή απόδοση ραδιοσυχνοτήτων για εφαρμογές αναγνώρισης και παρακολούθησης.


- Ράδαρ και αισθητήρες αυτοκινήτων: Με εξαιρετικές ηλεκτρικές ιδιότητες και θερμική σταθερότητα, το RO4350B PCB υποστηρίζει αξιόπιστα συστήματα ραντάρ και αισθητήρων σε οχήματα.


- LNB για δορυφόρους άμεσης μετάδοσης:Τα laminates RO4350B είναι κατάλληλα για χρήση σε Low Noise Blocks (LNB) για δορυφόρους άμεσης μετάδοσης, εξασφαλίζοντας άριστη λήψη και μετάδοση σήματος.

Συμπερασματικά, το RO4350B PCB, με τις αξιοσημείωτες ηλεκτρικές του επιδόσεις, τη σταθερότητα και την οικονομική του απόδοση, ανοίγει έναν κόσμο δυνατοτήτων για προηγμένες εφαρμογές.Με χαμηλή διηλεκτρική ανοχή, χαμηλή απώλεια και σταθερές ηλεκτρικές ιδιότητες, επιτρέπει λειτουργία υψηλής συχνότητας, ελεγχόμενες γραμμές μετάδοσης αντίστασης και επαναλαμβανόμενα σχέδια φίλτρων.Ο χαμηλός θερμικός συντελεστής των λαμινισμένων RO4350B, χαμηλή επέκταση του άξονα Z και χαμηλός συντελεστής επέκτασης στο επίπεδο εξασφαλίζουν σταθερότητα διαστάσεων και αξιόπιστη απόδοση σε διακυμάνσεις θερμοκρασίας.Η διαδικασία παραγωγής σε μεγάλες ποσότητες και οι ανταγωνιστικές τιμές την καθιστούν προσιτή για μαζική παραγωγήΜε την παγκόσμια διαθεσιμότητα και ένα ευρύ φάσμα εφαρμογών, το RO4350B PCB είναι μια αξιόπιστη και υψηλής απόδοσης λύση για τα σημερινά απαιτητικά ηλεκτρονικά έργα.
