Υψηλό φως: | Κεραμικά γεμάτα υψηλής συχνότητας PCB PTFE,Καμία επιφάνεια δεν τελειώνει το PCB υψηλής συχνότητας,Δελτίο PCB υψηλής συχνότητας 20mil |
---|
Παρουσιάζουμε το νέο μας PCB που βασίζεται στο RT/duroid 6035HTC υλικό υψηλής συχνότητας.Το υποστρώμα RT/duroid 6035HTC High Frequency είναι ένα υλικό κυκλώματος αιχμής που έχει σχεδιαστεί ειδικά για εφαρμογές υψηλής ισχύος RF και μικροκυμάτωνΜε τα κεραμικά του συνθετικά υλικά PTFE, αυτό το εξαιρετικό PCB προσφέρει απαράμιλλη απόδοση και αξιοπιστία.
Χαρακτηριστικά:
1. DK 3,5 +/- 0,05 σε 10 GHz/23°C: Το PCB παρέχει μια σταθερή διηλεκτρική σταθερά, εξασφαλίζοντας συνεπή ακεραιότητα του σήματος και ακριβή ηλεκτρικά χαρακτηριστικά.
2.Συντελεστής διάσπασης 0,0013 στα 10 GHz/23°C: Με χαμηλή αγγίκτη απώλειας, αυτό το PCB παρουσιάζει εξαιρετικές επιδόσεις υψηλής συχνότητας, ελαχιστοποιώντας την απώλεια και την στρέβλωση του σήματος.
3Θερμικός συντελεστής της διηλεκτρικής σταθεράς -66 ppm/°C: Η θερμική σταθερότητα του PCB εξασφαλίζει αξιόπιστη λειτουργία σε ευρύ φάσμα θερμοκρασιών, προστατεύοντας από διακυμάνσεις της απόδοσης.
4- Απορρόφηση υγρασίας 0,06%: Ο χαμηλός ρυθμός απορρόφησης υγρασίας βελτιώνει την αντοχή του PCB και αποτρέπει την υποβάθμιση που προκαλείται από την έκθεση σε υγρασία.
5Θερμική αγωγιμότητα 1,44 W/m/K σε θερμοκρασία 80°C: Με την υψηλή θερμική αγωγιμότητα, αυτό το PCB εξαλείφει αποτελεσματικά τη θερμότητα, επιτρέποντας χαμηλότερες θερμοκρασίες λειτουργίας για εφαρμογές υψηλής ισχύος.
6. CTE στον άξονα X 19 ppm/°C, στον άξονα Y 19 ppm/°C και στον άξονα Z 39 ppm/°C: Ο χαμηλός συντελεστής θερμικής διαστολής του PCB ελαχιστοποιεί τον κίνδυνο στρέβλωσης ή βλάβης λόγω αλλαγών θερμοκρασίας.
NT1 ατμοσφαιρικό αέριο | |||||
Ιδιοκτησία | NT1 χημικό προϊόν | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -66 | Z | ppm/°C | -50 °C έως 150 °C | mod IPC-TM-650, 2.5.5.5 |
Αντίσταση όγκου | 108 | MΩ.cm | Α | IPC-TM-650, 2.5.17.1 | |
Αντίσταση επιφάνειας | 108 | MΩ | Α | IPC-TM-650, 2.5.17.1 | |
Διαμετρική σταθερότητα | -0.11 -0.08 | CMD MD | Επικαιροποίηση: | 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 | IPC-TM-650 2.4.39Α |
Μοντέλο τράβηξης | 329 244 | MD CMD | kpsi | 40 ώρες @ 23°C/50RH | ΑΣTM D638 |
Μειωμένη απορρόφηση | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Συντελεστής θερμικής διαστολής (-50 °C έως 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Θερμική αγωγιμότητα | 1.44 | W/m/k | 80°C | ΑΣTM C518 | |
Σφιχτότητα | 2.2 | gm/cm3 | 23°C | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 7.9 | pi | 20 δευτερόλεπτα @ 288 °C | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Πλεονεκτήματα
1. Υψηλή θερμική αγωγιμότητα: Η βελτιωμένη ικανότητα διηλεκτρικής διάσπασης θερμότητας του RT/duroid 6035HTC PCB επιτρέπει χαμηλότερες θερμοκρασίες λειτουργίας, εξασφαλίζοντας βέλτιστες επιδόσεις και αξιοπιστία,ιδιαίτερα σε εφαρμογές υψηλής ισχύος.
2. Χαμηλή απώλεια: Με εξαιρετική απόδοση υψηλής συχνότητας, αυτό το PCB ελαχιστοποιεί την απώλεια και στρέβλωση του σήματος, επιτρέποντας ακριβή και αξιόπιστη μετάδοση RF και μικροκυμάτων.
3Θερμικά σταθερό χαλκό με χαμηλό προφίλ και αντίστροφη επεξεργασία: Το χαλκό του PCB, που διαθέτει ιδιότητες χαμηλού προφίλ και αντίστροφης επεξεργασίας,προσφέρει μικρότερη απώλεια εισαγωγής και εξαιρετική θερμική σταθερότητα για τα ίχνη, με αποτέλεσμα την ενίσχυση της ακεραιότητας και της αντοχής του σήματος.
4Προηγμένο σύστημα πλήρωσης: Το καινοτόμο σύστημα πλήρωσης που χρησιμοποιείται σε αυτό το PCB βελτιώνει την γεώτρηση και επεκτείνει τη διάρκεια ζωής του εργαλείου, ξεπερνώντας την απόδοση των υλικών κυκλώματος που περιέχουν υλικά πλήρωσης αλουμινίου.
Υλικό PCB: | Συσκευές από πολυεστέρα PTFE |
Ονομασία: | NT1 ατμοσφαιρικό σύστημα |
Διορθωτική σταθερά: | 3.50±0.05 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
Συγκέντρωση PCB:

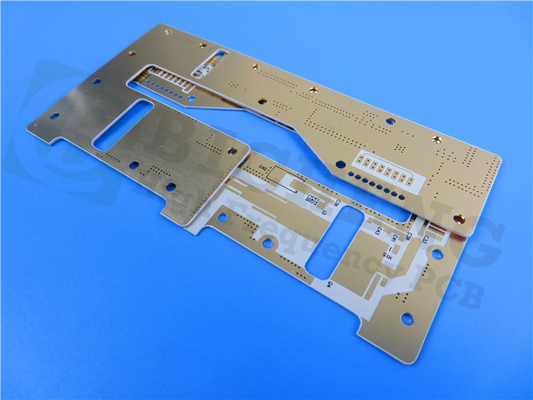

Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει ένα στρώμα χαλκού 35 μm και στις δύο πλευρές, που ενσωματώνει το RT/duroid υλικό 6035HTC με πάχος 0,508 mm (20mil).Ο σχεδιασμός της συσσώρευσης εξασφαλίζει τη βέλτιστη μετάδοση σήματος και τη δομική ακεραιότητα.
Λεπτομέρειες κατασκευής PCB:
Το μέγεθος αυτού του PCB που μετρά 200,5 mm x 41,5 mm, με ανοχή +/- 0,15 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 4/6 mils και ελάχιστο μέγεθος τρύπας 0,3 mm. Το πάχος της τελικής πλακέτας είναι 0,6 mm,και το τελικό βάρος του χαλκού είναι 1 ουγκιά (1Με πάχος επικάλυψης 20 μm και φινίρισμα επιφάνειας γυμνού χαλκού, αυτό το PCB είναι έτοιμο να ανταποκριθεί στις ανάγκες των εφαρμογών υψηλής συχνότητας.Δεν έχει επάνω ή κάτω μεταξόνια οθόνηΚάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας βέλτιστη λειτουργικότητα και αξιοπιστία.
Στατιστικές PCB:
Αυτό το PCB αποτελείται από 26 εξαρτήματα και συνολικά 100 πλακίδια, με 58 πλακίδια διάσωσης και 42 πλακίδια τεχνολογίας επάνω επιφάνειας (SMT).Το PCB περιλαμβάνει 47 διαδρόμους και είναι σχεδιασμένο για να χωρέσει 5 δίχτυα, παρέχοντας ευελιξία για διάφορες διαμορφώσεις κυκλωμάτων.
Αποδεκτό Πρότυπο και Διαθεσιμότητα:
Αυτό το PCB συμμορφώνεται με το πρότυπο IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και συναρμολόγηση.
Τυπικές εφαρμογές:
Το RT/duroid 6035HTC PCB είναι ιδανικό για μια σειρά εφαρμογών, συμπεριλαμβανομένων:
- Υψηλής ισχύος ενισχυτές ραδιοσυχνοτήτων και μικροκυμάτων
- Αυξητές ισχύος
- Συνδετήρες
- Φίλτρα.
- Συνδυαστές
- Μοιραστές ισχύος
Απολαύστε την ανώτερη απόδοση και αξιοπιστία του RT/duroid 6035HTC High Frequency PCB.και προηγμένη κατασκευή το κάνουν την τέλεια επιλογή για απαιτητικές υψηλής ισχύος RF και μικροκυμάτων εφαρμογές.
