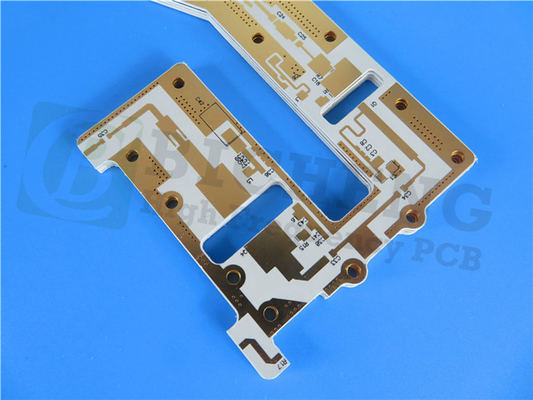

Σύνθετο υλικό PTFE Πίνακας PCB υψηλής συχνότητας DiClad 527

MOQ:	1pcs
τιμή:	USD9.99-999.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 κομμάτια το μήνα.

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Τυποποιημένα μεγέθη πάνελ:

18" x 12" (457 x 305mm) 18" x 24" (457 x 610mm)

Τυπικά πάχη:

0.020" (0,508mm) με ανοχή +/- 0,0020" 0,030" (0,762mm) με ανοχή +/- 0,0020" 0,060" (1,524mm) με ανοχ

Φύλλο αλουμινίου χαλκού Electrodeposited:

1/2 ουγγ. (18μm) 1 ουγγ. (35μm)

Περιοχή Dk:

2.40 προς 2.60

Επισημαίνω:

18" x 12" RF PCB Board

Πίνακας PCB υψηλής συχνότητας από σύνθετο PTFE

Περιγραφή προϊόντος

Εισαγωγή υποστρώματος

Τα λαμινάτα Rogers DiClad 527 είναι σύνθετα υλικά ενισχυμένα με υφασμένη ίνες γυαλιού για χρήση ως υπόστρωμα σε πλακέτες εκτυπωμένων κυκλωμάτων.Αυτά τα στρώματα προσφέρουν υψηλότερο ποσοστό οπτικοακουστικής ενίσχυσης σε σχέση με την περιεκτικότητα σε PTFEΑυτή η προσεκτικά ισορροπημένη αναλογία έχει ως αποτέλεσμα ένα ευρύτερο εύρος διαμετρικής σταθεράς (Dk) και βελτιωμένη διαμετρική σταθερότητα και καταγραφή.

Τυποποιημένα μεγέθη πάνελ για το DiClad 527:

18" x 12" (457 x 305mm)

18" x 24" (457 x 610mm)

Τυπικά πάχους για το DiClad 527:

0.020" (0,508mm) με ανοχή +/- 0,0020"

0.030" (0,762mm) με ανοχή +/- 0,0020"

0.060" (1.524mm) με ανοχή +/- 0,0020"

Τυποποιημένες επικάλυψεις για το DiClad 527:

Ηλεκτροεγκατεστημένο χαλκό

1/2 ουγγιά (18μm)

1 ουγγ. (35μm)

Για πληροφορίες σχετικά με άλλες διαθέσιμες διαμορφώσεις PCB, όπως πρόσθετα πάχους, μεγέθη πάνελ και επικάλυψη, παρακαλούμε επικοινωνήστε με τις ομάδες εξυπηρέτησης πελατών ή μηχανικής πωλήσεων.

Βασικά χαρακτηριστικά:

1Δικτυακό εύρος: 2.40 έως 2.60

2. Χαμηλός συντελεστής διάσπασης: .0018 σε 10GHz

3. Χαμηλή απορρόφηση υγρασίας

ΚλειδίΠλεονεκτήματα

1Σταθερό Dk σε ευρύ φάσμα συχνοτήτων

2. Χαμηλές απώλειες κυκλωμάτων σε υψηλές συχνότητες

3. Μικρότερη διαφορά απόδοσης σε περιβάλλον υψηλής υγρασίας

4Εξαιρετική σταθερότητα διαστάσεων

5Συνεπής απόδοση του προϊόντος

6Ομοιόμορφες ηλεκτρικές ιδιότητες σε όλες τις συχνότητες

7Αξιόπιστη μηχανική απόδοση

8Εξαιρετική χημική αντοχή.

Η ικανότητά μας για PCB (ΝτιΚλάντ 527)

Υλικό PCB:	Υφαντικές ίνες γυαλιού/σύνθετες ύλες PTFE
Ονομασία:	ΝτιΚλάντ 527
Διορθωτική σταθερά:	2.40-2.60 10GHz/23 ̊C
Συντελεστής διάσπασης	0.0017 10GHz/23 ̊C
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως	20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσό κλπ.

Σύνθετο υλικό PTFE Πίνακας PCB υψηλής συχνότητας DiClad 527 0

Τυπικές εφαρμογές:

1Δίκτυα τροφοδοσίας ραντάρ

2Εμπορικά δίκτυα φάσης

3Αντενές σταθμού βάσης χαμηλής απώλειας

4Συστήματα καθοδήγησης

5Ψηφιακές ραδιοαρτένες

6Φίλτρα, ζεύγη και LNA

Δελτίο δεδομένων DiClad 527

Ιδιότητες		ΝτιΚλάντ 527	Μονάδες	Προϋποθέσεις δοκιμής		Μέθοδος δοκιμής
Ηλεκτρικές ιδιότητες
Διορθωτική σταθερά		2.40-2.60	-	23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Διορθωτική σταθερά		2.40-2.60	-	23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Παράγοντας εξαφάνισης		0.0017		23 ̊C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Παράγοντας εξαφάνισης		0.0010		23 ̊C @ 50% RH	1 MHz	IPC TM-650 2.5.5.3
Θερμικός συντελεστής του διηλεκτρικού Συνεχή		-153	ppm/ ̊C	-10 έως 140 ̊C	10 GHz	IPC TM-650 2.5.5.5
Αντίσταση όγκου		1.2 x 10⁹	MΩ-cm	C96/35/90	-	IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας		4.5 x 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Ηλεκτρική διάσπαση		> 45	kV	D48/50	-	ΑΣTM D-149
Αντίσταση τόξου		> 180		-	-	ΑΣTM D-495
Θερμικές ιδιότητες
Συντελεστής θερμικής διαστολής - x		14	ppm/ ̊C	-	50 ̊C έως 150 ̊C	IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - y		21	ppm/ ̊C	-	50 ̊C έως 150 ̊C	IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - z		173	ppm/ ̊C	-	50 ̊C έως 150 ̊C	IPC TM-650 2.4.24
Θερμική αγωγιμότητα		0.26	W/(m.K)			ΑΣTM E1461
Μηχανικές ιδιότητες
Δυνατότητα της φλούδας χαλκού		14	Λιβρά/σελ.	10s @ 288 ̊C	35 μm φύλλο	IPC TM-650 2.4.8
Μοντέλο νεολαίας		517, 706	kpsi	23 ̊C @ 50% RH	-	ΑΣTM D-638
Δυνατότητα τράβηξης (MD, CMD)		19.0, 15.0	kpsi	23 ̊C @ 50% RH	-	ΑΣTM D-882
Συμπίεση		359	kpsi	23 ̊C @ 50% RH	-	ΑΣTM D-695
Ελαστικός Μοδούλος		537	kpsi	23 ̊C @ 50% RH		ΑΣTM D-3039
Φυσικές Ιδιότητες
Πυροδοσία		V-0			C48/23/50 & C168/70	UL 94
Απορρόφηση υγρασίας		0.03	%	Ε1/105+Δ24/23		IPC TM-650 2.6.2.2
Σφιχτότητα		231	g/cm3	C24/23/50	Μέθοδος Α	ΑΣTM D792
Η NASA Εκπομπή αερίων	Συνολική απώλεια μάζας	0.02	%	125°C, ≤ 10-6 torr		Η NASA SP-R-0022A
	Συλλεγόμενα πτητικά	0.00	%
	Ανακτήθηκε υδρατμός	0.01	%

Σύνθετο υλικό PTFE Πίνακας PCB υψηλής συχνότητας DiClad 527 1
